| Номер в госреестре | 70829-18 |
| Наименование СИ | Датчики средней мощности |
| Обозначение типа СИ | NRP-Z91 |
| Изготовитель | "Rohde & Schwarz GmbH & Co. KG", Германия |
| Год регистрации | 2018 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Датчики средней мощности NRP-Z91 (серийные №№ 103475, 101488) (далее - датчики) предназначены для измерений средней мощности СВЧ колебаний.
Принцип действия датчиков основан на поглощении входного сигнала мощности СВЧ нагрузкой, в качестве которой используются диодные детекторы.
В диодных детекторах мощность СВЧ преобразуется в напряжение постоянного тока, которое усиливается и аналогово-цифровым преобразователем преобразуется в цифровой код.
Результат измерений в цифровом виде передается по последовательному интерфейсу для отображения на цифровом экране измерительных приборов (устройств управления и отображения) или мониторе персонального компьютера (далее - ПК).
В качестве измерительных приборов (устройств управления и отображения) при наличии необходимых программных и аппаратных опций могут использоваться:
- анализаторы спектра FSL, FSP, FSU, FSUP, FSQ;
- векторные анализаторы цепей ZVA, ZVB, ZVT, ZVL;
- генераторы серии SMA;
- индикаторные блоки серии NRP;
- ПК с интерфейсом USB, работающим под управлением операционной системы Windows, через адаптер USB NRP-Z4 пассивный или адаптер активный NRP-Z3.
Конструктивно датчик выполнен в виде малогабаритного пластмассового корпуса с СВЧ разъемом (коаксиальный соединитель) и кабелем для подключения к измерительному прибору (устройству управления и отображения) или к адаптеру USB.
Питание датчика осуществляется от USB-разъема измерительных приборов (устройств управления и отображения) фирмы «Rohde&Schwarz» или ПК.

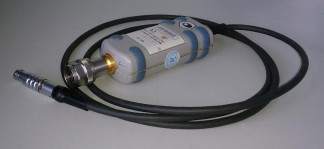

Внешний вид датчиков представлен на рисунке 1.
Элементы датчика, влияющие на метрологические характеристики, защищены от несанкционированного доступа при помощи пломбирования (наклейки). Схема пломбирования датчика от несанкционированного доступа приведена на рисунке 1.
1 - наклейка от несанкционированного доступа;
2 - СВЧ разъем (коаксиальный соединитель);
3 - кабель для подключения к измерительному прибору или адаптеру USB
Рисунок 1
Программное обеспечение (далее - ПО) выполняет функции: управление работой датчика, выбор режимов измерений и калибровки, выбор формы индикации и регистрации результатов измерений.
ПО не может быть использовано отдельно от измерительно-вычислительной платформы датчиков. Метрологически значимая часть ПО и измеренные данные не имеют специальных средств защиты от преднамеренных и непреднамеренных изменений.
Защита ПО от непреднамеренных и преднамеренных изменений соответствует уровню «низкий» по Р 50.2.077-2014.
Идентификационные данные (признаки) метрологически значимой части ПО приведены в таблице 1.
Таблица 1 - Идентификационные данные метрологически значимой части ПО
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | Power Viewer |
| Номер версии (идентификационный номер) ПО | Version 2.5.0.0 |
| Цифровой идентификатор ПО | - |
Метрологические характеристики датчиков приведены в таблице 2.
Таблица 2 - Метрологические характеристики датчиков
| Наименование характеристики | Значение |
| Диапазон рабочих частот, ГГц | от 910-6 до 6,0 включ. |
| КСВН входа, не более: - в диапазоне частот от 9 кГц до 2,4 ГГц включ. - в диапазоне частот св. 2,4 до 6,0 ГГц | 1,13 1,20 |
| Диапазон измерений мощности, мВт | от 1 • 10-4 до 2102 |
| Пределы допускаемой относительной погрешности измерений мощности, % | ±2,0 |
Основные технические характеристики датчиков приведены в таблице 3.
Таблица 3 - Основные технические характеристики датчиков
| Наименование характеристики | Значение характеристики |
| Коаксиальный соединитель входа | N «вилка» ГОСТ РВ 51914-2002 |
| Масса кг, не более | 0,3 |
| Габаритные размеры (длинахширинахвысота), мм | 170x48x31 |
| Источник питания | устройство управления и отображения |
| Рабочие условия применения: - температура окружающего воздуха, °С - относительная влажность воздуха при +20 °С, % - атмосферное давление, кПа (мм рт.ст.) | 20±3 65±15 от 84,0 до 106,7 (от 630 до 800) |
наносится типографским способом на титульный лист документа «Датчик средней мощности NRP-Z91. Руководство по эксплуатации 1168.8004.02-17 РЭ» и на корпус датчиков методом офсетной печати.
Комплектность поставки датчиков приведена в таблице 2.
| Наименование | Обозначение | Количество |
| Датчики средней мощности NRP-Z91, серийные №№ 101488, 103475 | 2 шт. | |
| Пассивный адаптер USB-интерфейса R&S | NRP-Z4 | 2 шт. |
| CD-диск с ПО | 1144.1339.08 | 2 шт |
| Руководство по эксплуатации | 1168.8004.02-17 РЭ | 2 экз. |
| Методика поверки | NRP-Z91-2017 МП | 2 экз. |
осуществляется по документу NRP-Z91-2017 МП «Инструкция. Датчики средней мощности NRP-Z91. Методика поверки», утвержденному ФГУП «ВНИИФТРИ» 12 октября 2017 года.
Основные средства поверки:
- машина трехкоординатная измерительная мультисенсорная DELTEC LEOS 200, регистрационный номер в Федеральном информационном фонде 60863-15 или комплект для измерений соединителей коаксиальных КИСК 7, регистрационный номер в Федеральном информационном фонде 9864-85, диапазон измерений глубины до плоскости соединения 0,01 до 0,16 мм, пределы допускаемой абсолютной погрешности измерений ±0,01 мм;
- анализатор электрических цепей векторный/анализатор спектра ZVL3, регистрационный номер в Федеральном информационном фонде 37173-08;
- анализатор электрических цепей векторный ZVA 24, регистрационный номер в Федеральном информационном фонде 37173-08;
- генератор сигналов Е8257D с опцией 1EU, диапазон частот от 250 кГц до 20 ГГц диапазон выходной мощности в диапазоне частот от 0,25 до 20 ГГц от минус 135 до 23 дБ (1 мВт), регистрационный номер в Федеральном информационном фонде 36419-07;
- эталон единицы мощности электромагнитных колебаний 1 разряда в диапазоне значений от 0,1 до 10 мВт в диапазоне частот от 0,03 до 6,00 ГГц (по ГОСТ 8.641-2014), доверительные границы относительной погрешности измерений мощности в коаксиальных трактах при доверительной вероятности 95 % в диапазоне частот от 30 до 100 МГц ±0,4 %, в диапазоне частот от 100 МГц до 6,00 ГГц ±1,0 %;
- генератор сигналов сложной формы AFG3022В, регистрационный номер в Федеральном информационном фонде 41694-09;
- катушка электрического сопротивления Р321, регистрационный номер в Федеральном информационном фонде 1162-58, класс точности 0,01, номинальное сопротивление 10 Ом;
- магазин электрического сопротивления Р4834, регистрационный номер в Федеральном информационном фонде 11326-90, класс точности 0,02/2,5-10" , верхний предел частотного диапазона 50 кГц;
- аттенюатор ступенчатый ручной 8496B, регистрационный номер в Федеральном информационном фонде 60237-15;
- вольтметр универсальный В7-78/1, регистрационный номер в Федеральном информационном фонде 52147-12.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых датчиков с требуемой точностью.
Знак поверки наносится на свидетельство о поверке в виде наклейки или оттиска поверительного клейма.
приведены в эксплуатационном документе.
ГОСТ Р 8.641-2014 Государственная поверочная схема для средств измерений мощности электромагнитных колебаний в коаксиальных и волноводных трактах а диапазоне частот от 0,03 до 37,5 ГГц
ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия
Техническая документация фирмы-изготовителя «Rohde & Schwarz GmbH & Co.KG», Германия
| Зарегистрировано поверок | 22 |
| Поверителей | 2 |
| Актуальность данных | 22.11.2024 |
