Государственный реестр средств измерений

Преобразователи вихретоковые РРТ-280, 70830-18

70830-18
Преобразователи вихретоковые PPT-280 (далее преобразователи) предназначены для бесконтактных измерений вибрации вала относительно корпуса (виброперемещения), осевого перемещения (смещения) вала и частоты вращения.
Карточка СИ
Номер в госреестре 70830-18
Наименование СИ Преобразователи вихретоковые
Обозначение типа СИ РРТ-280
Изготовитель "MC-monitoring SA", Швейцария
Год регистрации 2018
Срок свидетельства 16.04.2024
МПИ (интервал между поверками) 1 год
Описание типа скачать
Методика поверки скачать

Назначение

Преобразователи вихретоковые PPT-280 (далее преобразователи) предназначены для бесконтактных измерений вибрации вала относительно корпуса (виброперемещения), осевого перемещения (смещения) вала и частоты вращения.

Описание

Принцип действия преобразователей основан на взаимодействии электромагнитного поля, создаваемого датчиком, с электромагнитным полем вихревых токов, наводимых в электропроводящем объекте контроля (роторе). Питание вихретокового датчика осуществляется переменным напряжением фиксированной частоты (несущая), амплитуда которого модулируется пропорционально расстоянию между датчиком и объектом контроля. Таким образом, огибающая несущей частоты является информационной частью выходного сигнала, которая выделяется путем демодуляции. Используемое преобразование параметрического типа позволяет проводить измерения зазора (смещения) и его динамического изменения (виброперемещения).

Преобразователи представляют собой бесконтактный вихретоковый датчик со встроенным усилителем сигнала и соединительным кабелем.

Датчики являются преобразователями параметрического типа и могут работать, начиная с частоты равной нулю (постоянный входной сигнал).

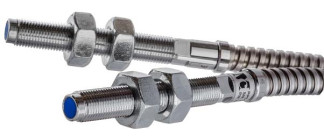

Общий вид преобразователей вихретоковых PPT-280 приведен на рисунке 1. Пломбирование преобразователей конструкцией не предусмотрено.

Рисунок 1 - Общий вид преобразователей вихретоковых PPT-280

Программное обеспечение

отсутствует.

Технические характеристики

Таблица 1 - Метрологические и технические характеристики

Наименование характеристики

Значение

Номинальный коэффициент преобразования, мВ/мкм

4

Пределы допускаемого отклонения коэффициента преобразования от номинального значения, %

±10

Диапазон измерений амплитудного значения виброперемещения, мкм

от 10 до 2000

Наименование характеристики

Значение

Диапазон рабочих частот, Гц

от 0,1 до 2 000

Нелинейность амплитудной характеристики на базовой частоте 40 Гц, %, не более

±5

Неравномерность амплитудно-частотной характеристики относительно базовой частоты 40 Гц, дБ, не более: в диапазоне частот от 5 до 1000 Гц в диапазоне частот от 0,1 до 2000 Гц

±1

±3

Диапазон измерений перемещения (смещения), мм

от 0,2 до 4,2

Пределы допускаемой относительной погрешности измерений перемещения (смещения), %

±5

Диапазон измерений частоты вращения, об/мин

от 5 до 200000

Пределы допускаемой абсолютной погрешности измерений частоты вращения, об/мин

±(2+N-0,005),

N - заданное значение частоты вращения

Пределы допускаемого отклонения коэффициента преобразования от номинального значения в диапазоне рабочих температур, %

±20

Нормальные условия измерений:

- температура окружающей среды, °С

20±5

Условия эксплуатации:

- диапазон рабочих температур, °С

от -25 до +85

Г абаритные размеры (диаметр х длина), мм, не более

10х70

Масса (с кабелем), кг, не более

1,1

Знак утверждения типа

наносится на титульный лист паспорта типографским способом. Комплектность средства измерений

Таблица 2 - Комплектность средства измерений

Наименование

Количество

Преобразователь вихретоковый PPT-280

1 шт.

Паспорт

1 экз.

Методика поверки МП 204/3-02-2018

1 экз.

Поверка

осуществляется по документу МП 204/3-02-2018 «Преобразователи вихретоковые PPT-280. Методика поверки», утвержденному ФГУП «ВНИИМС» 18 января 2018 года.

Основные средства поверки: рабочий эталон 2-ого разряда по ГОСТ 8.800-2012, стенд СП31 (рег. № 61681-15).

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых преобразователей с требуемой точностью.

Знак поверки наносится на свидетельство о поверке и (или) в паспорт.

Сведения о методах измерений

ГОСТ ИСО 10817-1-2002 «Вибрация. Системы измерений вибрации вращающихся валов. Часть 1. Устройства для снятия сигналов относительной и абсолютной вибрации».

Нормативные документы

Техническая документация фирмы «MC-monitoring SA», Швейцария.

Зарегистрировано поверок 11
Поверителей 2
Актуальность данных 06.11.2024
70830-18
Номер в ГРСИ РФ:
70830-18
Производитель / заявитель:
"MC-monitoring SA", Швейцария
Год регистрации:
2018
Cрок действия реестра:
16.04.2024
