| Номер в госреестре | 70843-18 |
| Наименование СИ | Уровнемеры импульсные радарные |
| Обозначение типа СИ | Pulsar R86 и Pulsar R96 |
| Изготовитель | "Magnetrol International n.v.", Бельгия; ООО "Промсенсор", г.Самара |
| Год регистрации | 2018 |
| Срок свидетельства | 16.04.2024 |
| МПИ (интервал между поверками) | 4 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Уровнемеры импульсные радарные Pulsar R86 и Pulsar R96 (далее - уровнемеры) предназначены для измерений уровня жидких сред и вычисление объёма в различных отраслях промышленности, в том числе и во взрывоопасных зонах.
Принцип действия уровнемеров основан на измерении интервала времени между излучением пакета импульсов и получением отраженного от поверхности контролируемой среды эхо-сигнала.
Конструктивно уровнемеры состоят из электронного блока и антенны. Корпус электронного блока выполнен из алюминия или нержавеющей стали и имеет два расположенных рядом отсека, развернутых под углом, и соединенных между собой водонепроницаемым проходным каналом. На верхней части корпуса электронного блока расположен дисплей и клавиатура с 4 клавишами для управления и конфигурации.
Электронный блок вырабатывает импульсы частотой 26 ГГц (Pulsar R86) или пакеты импульсов 6 ГГц (Pulsar R96), которые передаются на излучающую антенну. Отраженный эхо-сигнал принимается, обрабатывается в электронном блоке, и затем, с учетом высоты, формы резервуара и положения уровнемера, вычисляется значение уровня. Измеренное значения уровня отображается на жидкокристаллическом дисплее и преобразуется в сигнал аналогового или цифрового выхода.
Уровнемеры выпускаются в различных модификациях, отличающихся формой корпуса, метрологическими характеристиками и модификациями антенн. Конструктивное исполнение антенн уровнемеров Pulsar R96 может быть двух видов: рупорное или стержневое (в виде зонда).
Конфигурирование уровнемеров осуществляется либо с помощью клавиатуры, расположенной на электронном блоке, либо с помощью HART-коммуникатора, поставляемого отдельно по требованию заказчика.
Уровнемеры монтируются вертикально на резервуаре с помощью резьбового соединения.
Уровнемеры обеспечивают отображение измеренных значений уровня и передачу измерительной информации в аналоговом (от 4 до 20 мА с наложенным HART-протоколом) или цифровом (Foundation Fieldbus) виде.
Уровнемеры могут поставляться во взрывобезопасном исполнении, с маркировкой взрывозащиты Ex.

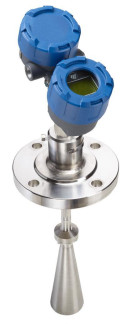

Общий вид уровнемеров представлен на рисунках 1-3.
Внешний вид электронного блока уровнемеров с указанием мест пломбирования указан на рисунке 4.
| 1 | пг |
| Рисунок 2 - Внешний вид уровнемеров Pulsar R96 с рупорной антенной | Рисунок 3 - Внешний вид уровнемеров Pulsar R96 со стержневой антенной |
| ' л--- ' Места пломбирования | |
| Рисунок 4 - Внешний вид электронного блока уровнемеров с указанием мест пломбирования | |
Уровнемеры имеют встроенное программное обеспечение, предназначенное для идентификации, сбора, обработки, регистрации данных, настройки и диагностики уровнемеров.
Уровень защиты программного обеспечения уровнемеров - «высокий» в соответствии с Р 50.2.077-2014.
Влияние программного обеспечения учтено при нормировании метрологических характеристик.
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование программного обеспечения | Firmware |
| Номер версии (идентификационный номер) программного обеспечения: - Pulsar R86 - Pulsar R96 | не ниже 1.0a; 1.0a0 не ниже 1.0c; 1.0с0 |
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение |
| Диапазон измерений уровня, м | от 0 до 40 |
| Пределы допускаемой абсолютной погрешности измерений уровня, мм - Pulsar R86 - Pulsar R96 | ±2 ±3 |
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение |
| Выходной сигнал: - сила постоянного тока, мА - цифровой сигнал | от 4 до 20 Foundation Fieldbus |
| Напряжение питания постоянного тока, В - для модели с передачей информации в цифровом виде (Foundation Fieldbus) - для модели с передачей по HART-протоколу (4-20 мА) | от 9 до 17,5 от 11 до 36 |
| Г абаритные размеры электронного блока, (длинахширинахвысота), мм, не более: - Pulsar R86 - Pulsar R96 | 216x101x197 192x102x236 |
| Длина антенны, мм, не более: - Pulsar R86 - Pulsar R96 | от 81 до 1829 от 51 до 559 |
| Масса преобразователя с антенной минимальной длины, кг, не более - в алюминиевом корпусе - в корпусе из нержавеющей стали | 2 4,5 |
| Условия эксплуатации: - температура окружающей среды, °С - относительная влажность окружающего воздуха, без конденсации, при температуре 20 °С, %, не более - диапазон атмосферного давления, кПа | от -55 до +80 99 от 86 до 106,7 |
| Характеристики контролируемой среды: - диапазон давлений, МПа - Pulsar R86 - Pulsar R96 - диапазон температуры, °С - Pulsar R86 - Pulsar R96 | от -0,1 до +16 от -0,1 до +5,17 от -70 до +400 от -50 до +200 |
| Степень защиты от внешних воздействий по ГОСТ 14254-2015 | IP 67 |
| Наименование характеристики | Значение |
| Маркировка взрывозащиты по ГОСТ 31610.0-2012 | 0Ex ia IIC T4...T1 Ga; Ga/Gb Ex ia/db IIB + H2 T4.T1; Ex ia tb IIIC T100 °C Db; 0Ex ia IIC T4...T3 Ga; 1Ex db ia IIB + H2 T4.T3 Gb; 1Ex db ia IIB + H2 T4...T1; Ga/Gb Ex db ia IIB + H2 T4.T1; 2Ex nA IIC T4...T1 Gc; 2Ex nA IIC T4...T3 Gc; 2Ex ic IIC T4...T1 Gc |
| Средняя наработка на отказ, ч | 50000 |
| Средний срок службы, лет | 20 |
наносится на титульный лист руководства по эксплуатации. Комплектность средства измерений
Таблица 4 - Комплектность уровнемеров
| Наименование | Количество |
| Электронный блок | 1 шт. |
| Антенна * | 1 шт. |
| Монтажный фланец ** | 1 шт. |
| HART-коммуникатор ** | 1 шт. |
| Руководство по эксплуатации | 1 экз. |
| * исполнение антенны (рупорная или стержневая) определяется требованиями заказчика; ** поставляется по требованию заказчика | |
осуществляется по документу ГОСТ 8.321-2013 ГСИ. Уровнемеры промышленного применения. Методика поверки.
Таблица 5 - Основные средства поверки
| Наименование средства измерения | Регистрационный номер в Федеральном информационном фонде |
| Установка поверочная уровнемерная | 40184-08 |
| Рулетка измерительная металлическая 2-го класса по ГОСТ 7502-98 | 55464-13 |
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых уровнемеров с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
приведены в эксплуатационном документе.
ГОСТ 8.321-2013 ГСИ. Уровнемеры промышленного применения. Методика поверки. Техническая документация изготовителя
