| Номер в госреестре | 70847-18 |
| Наименование СИ | Канал измерительный токовый |
| Изготовитель | АО "НПП "ЭРА", г.Истра |
| Год регистрации | 2018 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Канал измерительный токовый (далее по тексту - канал) предназначен для преобразования амплитудно-временных параметров импульсов силы тока в электрические сигналы, доступные для осциллографической регистрации.
Принцип действия канала основан на преобразовании формы импульсов силы тока в импульсы напряжения с целью регистрации и измерения их временных и амплитудных значений с помощью осциллографических регистраторов.
Канал состоит из шунта коаксиального импульсного ШК-200 и волоконно-оптической системы, включающей передающий блок ВОС-2 1111, приёмный блок ВОС-2 ФП и волоконнооптический кабель ВОК.
Шунт коаксиальный импульсный ШК-200 предназначен для первичного преобразования импульса тока в пропорциональный импульс напряжения без изменения временных характеристик и представляет собой отрезок цилиндра, состоящего из отрезка толстостенной латунной трубы с прикрепленной латунной крышкой. С одного торца корпуса располагается пластина электрода для присоединения токоведущего проводника, с другого - разъем BNC-50, закрепленный на крышке корпуса шунта. Корпус с помощью токопроводящих элементов крепится на заземляющей шине. Основным элементом шунта является резистивный элемент, выполненный в виде тонкостенного цилиндра из нихромовой фольги. С одной стороны резистивный элемент припаян к электроду, а с другой - к крышке корпуса. При протекании тока по резистивному элементу, за счет разности потенциалов на его торцах, формируется электрический сигнал, амплитуда которого пропорциональна амплитудным значениям силы тока, а его временные параметры соответствуют аналогичным параметрам воздействующего импульса. Геометрические размеры резистивного элемента определены с учетом необходимой величины его сопротивления и допустимого нагрева при прохождении тока.
Волоконно-оптическая система предназначена для последующей передачи электрического сигнала от шунта ШК-200 к осциллографу. Передающий блок необходим для преобразования электрического сигнала в световой импульс и последующей передачи его через волоконнооптический кабель на вход приемного блока, предназначенного для обратного преобразования светового импульса в электрический сигнал удобного для осциллографической регистрации.

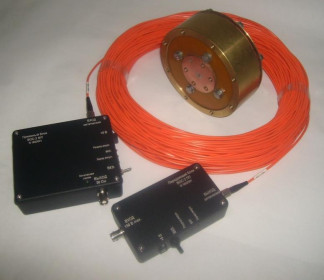

Общий вид канала представлен на рисунке 1.
Общий вид передающего блока ВОС-2 ПП и приёмного блока ВОС-2 ФП, обозначение места нанесения маркировки и знака поверки показаны на рисунке 2.
Общий вид шунта коаксиального импульсного ШК-200 и обозначение места нанесения маркировки покакзаны на рисунке 3.
Пломбирование каналов не предусмотрено.
Место нанесения маркировки
отсутствует.
Таблица 1 - Метрологические характеристики
| Наименование характеристики | Значение |
| Диапазон измеряемых значений амплитуды импульсов силы тока, А | от 5,0103 до 2,0105 |
| Коэффициент преобразования, В/А | 3,8-10-6 |
| Пределы допускаемой погрешности коэффициента преобразования, % | ±10 |
| Время нарастания переходной характеристики между уровнями от 0,1 до 0,9 от установившегося значения, нс, не более | 500 |
| Пределы допускаемой относительной погрешности измерений времени нарастания переходной характеристики, % | ±10 |
Таблица 2 - Основные технические характеристики
| Наименование характеристики | Значение |
| Параметры электрического питания: | |
| - напряжение переменного тока, В | 220±22 |
| - частота переменного тока, Гц | 50±1 |
| Напряжение питания *, В | |
| - приемного блока ВОС-2 ФП | 3,6±0,4 |
| - передающего блока ВОС-2 1111 | 3,6±0,4 |
| Волновое сопротивление канала, Ом | 50 |
| Г абаритные размеры: - шунт ШК-200, мм, не более: | |
| высота | 70 |
| ширина | 130 |
| - приемный блок ВОС-2 ФП, мм, не более: | |
| высота | 35 |
| ширина | 120 |
| длина | 130 |
| - передающий блок ВОС-2 ПП, мм, не более: | |
| высота | 30 |
| ширина | 82 |
| длина | 135 |
| - волоконно-оптический кабель ВОК, м, не менее: | |
| длина | 100 |
| Наименование характеристики | Значение |
| Масса, кг, не более: | |
| - шунт ШК-200 | 3,2 |
| - приемный блок ВОС-2 ФП | 0,35 |
| - передающий блок ВОС-2 ПП | 0,31 |
| - волоконно-оптический кабель ВОК | 0,7 |
| Условия эксплуатации: | |
| - температура окружающей среды, °С | от +18 до +35 |
| - относительная влажность, не более, % | 90 |
| - атмосферное давление, кПа | от 95 до 105 |
| Время непрерывной работы канала, ч, не менее | 6 |
| Примечание - | |
| * Зарядка аккумуляторов приемного и передающего блоков осуществляется с помощью | |
| адаптера БПС 6-0,5 | |
наносится на титульный лист руководства по эксплуатации печатным методом. Комплектность средства измерений
Таблица 3 - Комплектность средства измерений
| Наименование | Обозначение | Количество, шт./экз. |
| Шунт коаксиальный импульсный ШК-200 | зав. № 01 | 1 шт. |
| Передающий блок ВОС-2 ПП | зав. № 1602001 | 1 шт. |
| Приёмный блок ВОС-2 ФП | зав. № 1602001 | 1 шт. |
| Волоконно-оптический кабель ВОК | - | 1 шт. |
| Адаптер БПС 6-0,5 | - | 1 шт. |
| Паспорт | УЕРА 90.102.130.01 ПС | 1 экз. |
| Руководство по эксплуатации | УЕРА 90.102.130.01 РЭ | 1 экз. |
| Методика поверки | МП 024.М12-17 | 1 экз. |
осуществляется по документу МП 024.М12-17 «ГСИ. Канал измерительный токовый. Методика поверки», утвержденному ФГУП «ВНИИОФИ» 15.09.2017 г.
Основные средства поверки:
Государственный первичный специальный эталон единицы импульсного тока молниевого разряда в диапазоне от 1 до 100 кА ГЭТ 202-2012 согласно ГОСТ 8.644-2014.
Г осударственный вторичный эталон единицы силы импульсного тока в диапазоне от 0,1 до 1,0 ■ 104 А согласно ГОСТ 8.644-2014.
Осциллограф цифровой TDS 784D (номер Федерального информационного фонда по обеспечению единства измерений 19296-00).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на верхнюю крышку приёмного блока ВОС-2 ФП ближе к выходному разъему в виде наклейки со штрих-кодом (рисунок 2), а также в виде оттиска клейма поверителя на свидетельство о поверке.
приведены в эксплуатационном документе.
Нормативные документы, устанавливающие требования к каналу измерительному токовому
ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия
