| Номер в госреестре | 70862-18 |
| Наименование СИ | Тестер оптический |
| Обозначение типа СИ | ОТ-3-1 |
| Изготовитель | ЗАО "Институт информационных технологий", Беларусь, г.Минск |
| Год регистрации | 2018 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Тестер оптический ОТ-3-1 (далее - тестер) предназначен для измерений оптической мощности и затухания в оптических волокнах и оптических компонентах, а также для передачи единицы средней мощности оптического излучения рабочим средствам измерений в волоконно-оптических системах передачи на фиксированных длинах волн излучения в составе поверочной установки.
Принцип действия тестера основан на сличении показаний фотоэлектрического измерителя мощности тестера и рабочего средства измерений средней мощности на фиксированных длинах волн излучения блока оптических излучателей тестера - длинах волн градуировки.
Тестер содержит следующие основные блоки:
- блок оптических излучателей на основе лазерных диодов с выводом излучения через оптическое волокно с оптическим разъемом FC. Блок предназначен для формирования постоянных уровней оптической мощности с длинами волн 650, 850, 1310, 1490, 1550 и 1625 нм. В блок также встроен волоконно-оптический аттенюатор для ослабления оптического излучения;
- оптоэлектронный преобразователь ОЭП-3 - фотоэлектрический измеритель мощности тестера на основе In-Ga-As-фотодиода со сферическим ослабителем, предназначенный для измерений оптической мощности источников с волоконно-оптическим выходом;
- блок питания, обеспечивающий требуемые напряжения питания блоков тестера.
Принцип действия измерителя мощности тестера основан на преобразовании
фотоприемником оптического сигнала в электрический с последующим усилением и преобразованием в цифровую форму. Источники оптического излучения выполнены на полупроводниковых лазерах.
Управление работой тестера осуществляется с помощью персонального компьютера (ПК), подключаемого к блоку излучателей. Связь с ПК осуществляется через порт USB с помощью интерфейсного кабеля, поставляемого в комплекте с тестером.
Конструктивно блоки тестера выполнены в прямоугольных металлических корпусах настольно-переносного типа. Для защиты от несанкционированного доступа к элементам схемы корпус тестера пломбируется. Пломбируются два левых задних и два правых передних винта крепления передней и задней панели прибора. Винты расположены по углам корпуса и закрыты пластмассовыми крышками. В преобразователе ОЭП-3 пломбы устанавливаются на передний и задний левые винты, если смотреть со стороны разъемов, наклейка вверху.

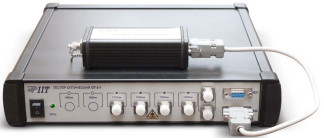

1 - блок оптических излучателей, вид спереди; 2 - место пломбирования передней панели преобразователя ОЭП-3; 3 - место пломбирования задней панели преобразователя ОЭП-2; 4 - места пломбирования корпуса тестера; 5 - блок оптических излучателей, вид сзади; 6 - заводской номер; 7 - название прибора; 8 - место для знака утверждения типа; 9 - место для знака поверки
Программное обеспечение (далее по тексту - ПО) предназначено для управления работой тестера. ПО разделено на две части. Метрологически значимая часть ПО прошита в памяти микроконтроллера тестера. Интерфейсная часть ПО запускается на персональном компьютере и служит для отображения, обработки и сохранения результатов измерений. ПО состоит из управляющей программы Ot_3_1.exe и служебных файлов о^2_3лш, ot-2-3.log, russian.lng. ПО работает под управлением операционной системы Windows ХР или Windows 7.
Уровень защиты программного обеспечения «высокий» в соответствии с Р 50.2.0772014.
Таблица 1 - Идентификационные данные программного обеспечения
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | Ot 3 1 |
| Номер версии (идентификационный номер) ПО | 5.7.7.10 |
| Цифровой идентификатор ПО | 5ecb546bfc2fd48192e0c6c8b712f224 |
| Алгоритм вычисления цифрового идентификатора ПО | MD5 |
представлены в таблицах 2 и 3.
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение | |
| Длины волн излучения источников, нм | 650±10 850+10 1310+5 1490+5 1550+5 1625+5 | |
| Мощность излучения источников для длин волн, мВт, не менее: | ||
| - 650 нм | 1 | |
| - 850 нм | 2 | |
| - 1310 нм | 10 | |
| - 1490 нм | 6 | |
| - 1550 нм | 10 | |
| - 1625 нм | 6 | |
| Нестабильность мощности излучения источников за 15 мин | ||
| для длин волн, %, не более: | ||
| - 650 нм | 2,3 | |
| - 850 нм | 0,2 | |
| - 1310 нм | 0,12 | |
| - 1490 нм | 0,12 | |
| - 1550 нм | 0,12 | |
| - 1625 нм | 0,12 | |
| Рабочие спектральные диапазоны, нм | о д 0 8 7 т о | о 2 9 |
| о д 0 4 2 т о | о 9 3 | |
| о д 0 8 4 т о | 0 3 6 | |
| Диапазон измерений оптической мощности, Вт | от 1-10'4 до 1-10'2 | |
| Пределы допускаемой относительной погрешности измерений оптической мощности на длинах волн источников излучения 1310, 1490, 1550, 1625 нм, % | +2 | |
| Пределы допускаемой относительной погрешности измерений оптической мощности в рабочем спектральном диапазоне, % | +5 | |
| Наименование характеристики | Значение |
| Параметры электрического питания: | |
| - напряжение переменного тока, В | 220+22 |
| - частота переменного тока, Гц | 50+0,5 |
| Потребляемая мощность, Вт, не более | 200 |
| Габаритные размеры, мм, не более | |
| - высота | 56 |
| - ширина | 292 |
| - глубина | 250 |
| Масса, кг, не более | 3 |
| Условия эксплуатации: | |
| - температура окружающей среды, °С | от +10 до +30 |
| - относительная влажность воздуха при +20 оС, %, не более | 80 |
| - атмосферное давление, кПа | от 84,0 до 106,7 |
наносится на титульный лист Руководства по эксплуатации методом штемпелевания и на корпус блока оптических излучателей методом наклеивания.
Комплектность тестера приведена в таблице 4.
Таблица 4 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Тестер оптический ОТ-3-1 | - | 1 шт. |
| Оптоэлектронный преобразователь ОЭП-3 (InGaAs) | - | 1 шт. |
| Оптический кабель соединительный ОМ | - | 2 шт. |
| Оптический кабель соединительный ММ | - | 1 шт. |
| Адаптер для оптического разъема типа FC | - | 2 шт. |
| Адаптер для оптического разъема типа ST | - | 2 шт. |
| Адаптер для оптического разъема типа SC | - | 2 шт. |
| Блок питания | - | 1 шт. |
| Кабель соединительный | - | 1 шт. |
| Кабель интерфейсный USB-А - USB-В | - | 1 шт. |
| Диск с программным обеспечением | - | 1 шт. |
| Упаковочная сумка | - | 1 шт. |
| Руководство по эксплуатации | - | 1 экз. |
осуществляется по документу Р 50.2.084-2013 «Государственная система обеспечения единства измерений. Рабочие эталоны единицы средней мощности оптического излучения в волоконнооптических системах передачи. Методика поверки».
Основное средство поверки:
Государственный первичный специальный эталон единиц длины и времени распространения сигнала в световоде, средней мощности, ослабления и длины волны оптического излучения
для волоконно-оптических систем передачи информации ГЭТ 170-2011 по ГОСТ 8.585-2013.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на верхнюю панель корпуса блока оптических излучателей (место нанесения указано на рисунке 1).
приведены в эксплуатационном документе.
ГОСТ 8.585-2013 Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений длины и времени распространения сигнала в световоде, средней мощности, ослабления и длины волны для волоконно-оптических систем связи и передачи информации.
Р 50.2.084-2013 Государственная система обеспечения единства измерений. Рабочие эталоны единицы средней мощности оптического излучения в волоконно-оптических системах передачи. Методика поверки.
