| Номер в госреестре | 70865-18 |
| Наименование СИ | Вискозиметры ротационные |
| Обозначение типа СИ | Haitongda |
| Изготовитель | "Qingdao Haitongda Special Instrument Co., Ltd.", Китай |
| Год регистрации | 2018 |
| Срок свидетельства | 16.04.2028 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Вискозиметры ротационные Haitongda (далее - вискозиметры) предназначены для измерений динамической вязкости буровых и тампонажных растворов ротационным методом.
Принцип действия вискозиметров основан на измерении частоты вращения ротора. Измеряемая жидкость содержится в кольцевом пространстве между внешним (ротор) и внутренним (статор, боб) цилиндрами. Измерения вязкости проводятся при вращении внешнего цилиндра с известной частотой благодаря вязкому сопротивлению, вызванному жидкостью. Данное сопротивление оказывает усилие на статор, который передает его на прецизионную пружину.
Вискозиметры состоят из торсионной пружины, вала с диском и нанесенным на него шкалой, ротора (внешнего цилиндра) и боба (статора, внутреннего цилиндра).
Вискозиметры выпускаются в следующих модификациях ZNN-D6, ZNN-D6B (HTD13035-6), ZNN-D6C (HTD13145), ZNN-12B(HTD13185), которые отличаются техническими характеристиками.
Вискозиметры модификаций ZNN-D6, ZNN-D6B (HTD13035-6), ZNN-D6C (HTD13145) представляют собой приборы, частоты вращения ротора которых устанавливаются регулировкой переключателя частоты и ручкой переключения механизма (модель ZNN-D6), либо путем нажатия на клавишу с соответствующей частотой (ZNN-D6B (HTD13035-6), ZNN-D6C (HTD13145)).
Вискозиметры модификации ZNN-12B (HTD13185) представляют приборы, частоты вращения ротора которых устанавливаются путем нажатия на клавишу с соответствующей частотой.

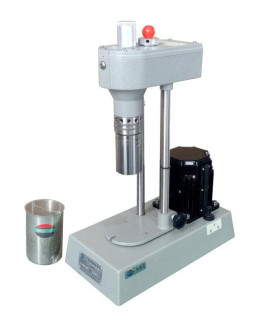

Общий вид вискозиметров представлен на рисунках 1-4. На рисунке 5 представлен общий вид шильдика вискозиметров.
Пломбировка корпуса вискозиметра от несанкционированного доступа не предусмотрена.
нЖттгжтвд
| mod. нптоз5-е | mmrnmmmf |
| М2 О-ЗГОЮ*^ | |
| 2017.03 J |
•Ш I* ■
Рисунок 5 - Общий вид шильдика вискозиметров ротационных Haitongda
отсутствует.
приведены в таблицах 1-2.
Таблица 1 - Метрологические характеристики
| Наименование характеристики | Значение | |
| N ZNN-D6B ZNN-D6C (HTD13035-6) (HTD13145) | ZNN-D12B (HTD13185) | |
| Диапазон измерений динамической вязкости, мПа-с | от 0,5 до 30000 | от 0,5 до 99990 |
| Пределы допускаемой относительной погрешности вискозиметра, % | ±4,0 | |
| Наименование характеристики | Значение | |||
| ZNN-D6 | ZNN-D6B (HTD13035-6) | ZNN-D6C (HTD13145) | ZNN-D12B (HTD13185) | |
| Количество частот вращения ротора | 6 | 12 | ||
| Переключение частот вращения ротора | механическое | электронное | ||
| Диапазон показаний частот по шкале прибора, усл. ед. | от 0 до 300 | |||
| Частоты вращения ротора, об/мин | 3, 6, 100, 200, 300, 600 | 1, 2, 3, 6, 10, 20, 30, 60, 100, 200, 300, 600 | ||
| Диапазон рабочих температур, °C | от 0 до +93 | |||
| Параметры электрического питания: - напряжение переменного тока, В - частота переменного тока, Гц | 220±22 50/60 | |||
| Габаритные размеры, мм, не более: - высота - ширина - длина | 390 150 270 | 420 190 280 | 420 190 280 | 420 190 280 |
| Масса, кг, не более | 7,4 | 6,9 | 6,9 | 6,9 |
| Условия эксплуатации: - температура окружающей среды, °С - относительная влажность, % - атмосферное давление, кПа | от +15 до +30 от 10 до 75 от 84,0 до 107,7 | |||
| Средний срок службы, лет | 10 | |||
| Средняя наработка на отказ, ч | 8000 | |||
наносится на титульный лист Руководства по эксплуатации типографским способом и на корпус вискозиметра в виде наклейки.
Комплектность средства измерений приведена в таблице 3.
Таблица 3 - Комплектность вискозиметра
| Наименование | Обозначение | Количество |
| Вискозиметр | - | 1 шт. |
| Руководство по эксплуатации на русском языке | - | 1 экз. |
| Методика поверки | МП 2302-0102-2017 | 1 экз. |
осуществляется по документу МП 2302-0102-2017 «Вискозиметры ротационные Haitongda. Методика поверки», утвержденному ФГУП «ВНИИМ им. Д.И. Менделеева» 12 декабря 2017 г. Основные средства поверки:
- вискозиметр Штабингера SVM 3000, диапазон измерений динамической вязкости от 0,2 до 20000 мПа-с, погрешность ±0,5 %, регистрационный номер 45144-10;
- стандартный образец вязкости жидкости ГСО 8586-2004, ГСО 8587-2004, ГСО 8588-2004, ГСО 8589-2004, ГСО 8590-2004, ГСО 8591-2004, ГСО 8592-2004, ГСО 8593-2004, ГСО 8594-2004, ГСО 8595-2004, ГСО 8596-2004, ГСО 8597-2004, ГСО 8598-2004, ГСО 8599-2004, ГСО 8600-2004, ГСО 8601-2004, ГСО 8602-2004, ГСО 8603-2004 с погрешностью 0,2 %;
- стандартный образец вязкости жидкости ГСО 8604-2004, ГСО 8605-2004, ГСО 8606-2004, погрешностью 0,3 %;
- термометр сопротивления эталонный ЭТС-100/2, диапазон измерений температуры от 0,01 до 231,928 °С, погрешность ±0,05 °С, регистрационный номер 19916-10.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
приведены в эксплуатационном документе.
ГОСТ 8.025-96 ГСИ. Государственная поверочная схема для средств измерений вязкости жидкостей
| Зарегистрировано поверок | 440 |
| Поверителей | 17 |
| Актуальность данных | 21.11.2024 |
