Вычислители количества теплоты ВКТ-5, 70868-18

Назначение

Вычислители количества теплоты ВКТ-5 предназначены для измерений выходных сигналов измерительных преобразователей параметров теплоносителя (расхода, температуры, давления, объема, массы) и вычисления по результатам измерений, количества теплоты (тепловой энергии) в водяных и паровых системах теплопотребления.

Описание

Принцип действия вычислителей основан на преобразовании сигналов первичных измерительных преобразователей в информацию о параметрах измеряемой среды с последующим вычислением массы теплоносителя и тепловой энергии.

Вычислители предназначены для работы с первичными измерительными преобразователями:

-объемного расхода (объема) с выходным импульсным сигналом в диапазоне частот до 1000 Г ц;

-    объемного расхода с выходным сигналом постоянного тока в диапазонах (0-5), (0-20) и/или (4-20) мА;

-    давления и перепада давления с выходным сигналом постоянного тока в диапазонах (0-5), (0-20) и/или (4-20) мА;

температуры - медными и платиновыми термопреобразователями сопротивления с номинальным сопротивлением 50, 100 и 500 Ом.

Вычислители обеспечивают:

-    преобразование, вычисление, хранение и индикацию текущих, среднечасовых, среднесуточных и итоговых значений тепловой энергии и массы теплоносителя, а также количества измеряемой среды, перепада давления, расхода, температуры и давления;

-    представление текущего времени и ведение календаря;

-диагностику работы вычислителя и/или измерительных преобразователей с регистрацией времени действия диагностируемых ситуаций;

-сбор, хранение и передачу измерительной и диагностической информации на внешние устройства посредством интерфейсов RS232, RS485 и Centronics;

-коррекцию индивидуальной характеристики преобразования и систематической температурной погрешности преобразователей (датчиков) расхода;

-регистрацию времени отсутствия напряжения питания и сохранение за указанное время измерительной и настроечной информации;

-формирование сигналов управления исполнительными механизмами в системах регулирования теплопотребления.

Емкость архива вычислителя не менее: часового - 60 суток; суточного - 6 месяцев, месячного (итоговые значения) - 3 года. При отключении электропитания данные в архиве вычислителя сохраняются не менее одного года. Количество записей в архиве диагностической информации не менее 256.

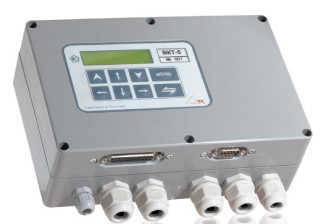

Вычислители выполнены в пластмассовом ударопрочном корпусе. Общий вид вычислителя приведен на рисунке 1.

Программное обеспечение

В целях предотвращения несанкционированного доступа к узлам регулировки и к ПО, а также к элементам конструкции, предусмотрены места пломбирования, указанные на рис. 2.

Вычислители имеют встроенное программное обеспечение (ПО).

Основные функции частей программного обеспечения:

1)    Блок расчета расходов и объемов предназначен для расчетов их значений по результатам измерений выходных сигналов расходомеров;

2)    Блок расчета температур предназначен для расчетов значений температур и их разности по результатам измерений выходных сигналов термопреобразователей сопротивления;

3)    Блок расчета давлений предназначен для расчетов их значений по результатам измерений выходных сигналов преобразователей давления;

4)    Блок расчета масс и теплоты предназначен для расчетов их значений по результатам расчетов объемов, температур, разности температур и давлений;

5)    Блок архивации предназначен для расчетов и хранения средних и итоговых значений всех измеряемых величин;

6)    Блок обмена предназначен для вывода через последовательный порт измерительной, диагностической и настроечной информации на внешние устройства приема;

7)    Блок индикации предназначен для визуального отображения на табло вычислителя измерительной, диагностической и настроечной информации;

8)    Блок реального времени предназначен для измерения времени работы вычислителя, времени действия диагностируемых ситуаций, текущего времени и ведения календаря;

9)    Блок диагностики предназначен для контроля значений измеренных параметров на соответствие заданным значениям и формирования диагностических сообщений;

10)    Блок опроса клавиатуры предназначен для формирования команд управления работой вычислителя.

Уровень защиты программного обеспечения в соответствии с Р 50.2.077-2014 - высокий. Нормирование метрологических характеристик проведено с учетом того, что встроенное программное обеспечение является неотъемлемой частью вычислителей.

Таблица 1-Идентификационные данные ПО вычислителей

ХХ - идентификатор метрологически незначимой части ПО, представленный цифрами от 0 до 9.

Технические характеристики

Таблица 2 - Пределы допускаемых погрешностей при измерении, вычислении и преобразовании входных сигналов в показания измеряемых величин в рабочих условиях применения, без учета погрешностей первичных преобразователей._

Таблица 3 - Диапазоны преобразования входных сигналов в значения измеряемых величин

Таблица 5 - Условия эксплуатации вычислителей

Знак утверждения типа

наносится на лицевую панель вычислителя методом шелкографии и титульный лист эксплуатационной документации типографским способом.

Комплектность

Таблица 6 - Комплектность вычислителей количества теплоты ВКТ-5

Поверка

осуществляется по документу РБЯК.400880.028 РЭ «Вычислители количества теплоты ВКТ-5. Руководство по эксплуатации» (раздел 18 «Методика поверки»), утвержденному ФГУП «ВНИИМ им. Д.И. Менделеева» «23» ноября 2017 г.

Основные средства поверки:

стенд СКС6 (регистрационный номер 17567-09).

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.

Знак поверки наносится на крепежный винт защитного каркаса электронного модуля внутри корпуса прибора, в соответствии с рис.2.

Сведения о методах измерений

приведены в эксплуатационном документе.

Нормативные документы

ТУ 26.51.52-028-15147476-2017 Вычислители количества теплоты ВКТ-5. Технические условия

Приказ Минстроя России от 17.03.2014 г. № 99/пр Об утверждении Методики осуществления коммерческого учета тепловой энергии, теплоносителя
