| Номер в госреестре | 70869-18 |
| Наименование СИ | Комплексы вибромониторинга |
| Обозначение типа СИ | VM-7 и VM-7B |
| Изготовитель | "Shinkawa Sensor Technology, Inc.", Япония |
| Год регистрации | 2018 |
| Срок свидетельства | 23.04.2024 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Комплексы вибромониторинга моделей VM-7 и "УМ-7В (далее по тексту - VM-7 и VM-7В) предназначены для преобразования выходных сигналов вибропреобразователей, установленных на контролируемом оборудовании, в характеристики и параметры вибрации (виброускорение, виброскорость и виброперемещение).
Принцип действия VM-7 и "УЖ^В основан на преобразовании выходного напряжения вибропреобразователей (в состав систем не входят) в значения характеристик (виброускорение, виброскорость и виброперемещение).
Модели VM-7 и VM-7B отличаются количеством слотов для установки измерительных и вспомогательных модулей, а также типами и габаритными размерами модулей.
Конструктивно VM-7 представляет собой приборные стойки типа VM-761; VM-762, отличающиеся типом входных и выходных разъемов с 13 слотами, в которые устанавливаются измерительные и вспомогательные модули.
Измерительные модули:
- модуль монитора вибрации/перемещения VM-701;
- модуль монитора абсолютной вибрации VM-702.
Состав и количество измерительных модулей определяется по согласованию с заказчиком. Максимально в одну стойку возможно установить 5 измерительных модулей любой модификации.
Вспомогательные модули:
- два слота для модуля анализа VM-731 и VM-732, предназначенные для анализа сигналов вибрации модулей монитора и передачи их в программное обеспечение анализа;
- два слота для модуля сетевой связи VM-742, предназначенные для передачи в сеть измерительной информации;
- один слот для модуля реле VM-721, устанавливающий логическую связь между сигналами ОПАСНОСТИ, ПРЕДУПРЕЖДЕНИЯ и ПОДТВЕРЖДЕНИЯ модулей;
- один слот для модуля локальной коммуникации и маркера фазы VM-741, предназначенный для отображения значения измерений через MCL View и выполнения настройки с помощью Device Config;
- два слота для модуля питания VM-751 или VM-753 или VM-754 обеспечивающих питание модулей.
Конструктивно VM-7В представляет собой приборные стойки типа VM-761В; VM-762В, отличающиеся типом входных и выходных разъемов с 16 слотами, в которые устанавливаются измерительные и вспомогательные модули.
Измерительные модули:
- модуль монитора вибрации/перемещения VM-701В;
- модуль монитора абсолютной вибрации VM-702В.
Состав и количество измерительных модулей определяется по согласованию с заказчиком. Максимально в одну стойку возможно установить 10 измерительных модулей любой модификации.
Вспомогательные модули:
- один слот для модуля реле VM-721В или VM-722В, устанавливающий логическую связь между сигналами ОПАСНОСТИ, ПРЕДУПРЕЖДЕНИЯ и ПОДТВЕРЖДЕНИЯ модулей;
- один слот для модуля локальной коммуникации и маркера фазы VM-741В, предназначенный для отображения значения измерений через MCL View и выполнения настройки с помощью Device Config;
- два слота для модуля сетевой связи VM-742B, предназначенные для передачи в сеть измерительной информации;
- два слота для модуля питания "УМ-75Ш или "УМ-753В или VM-754В обеспечивающих питание модулей.
Внешний вид комплексов вибромониторинга моделей VM-7 и VM-7B приведен на рисунках 1 и 2.
Знак
утверждения

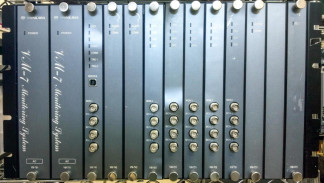

Рисунок 1 - Общий вид комплекса вибромониторинга модели VM-7, типа где а) модули VM-751; VM-753; VM-754
б) модуль VM-741
в) модули VM-701; VM-702, модуль VM-721; модули VM-731; VM-732 и модуль VM-742
Пломбирование комплексов вибромониторинга моделей VM-7 и VM-7B не предусмотрено.
Программное обеспечение (далее - ПО) предназначено для управления VM-7 и VM-7В, а также для сбора, обработки и хранения результатов измерений.
Программное обеспечение по структуре является целостным, выполняет функции управления параметрами отображения и математические функции формирования выходного сигнала.
Идентификационные данные (признаки) метрологически значимой части ПО приведены в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | MCL View |
| Device Config | |
| Номер версии (идентификационный номер) ПО | 1.2.0.0 |
| Цифровой идентификатор ПО (контрольная сумма) | 4EC519A892D2968C7042699B769F75BE |
| A16113A9563A814F338DFE42F61E0585 | |
| Алгоритм вычисления цифрового идентификатора ПО | MD5 |
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение | |
| Модель VM-7 (модуль VM-701, VM-702) | Модель VM-7B (модуль VM-701B, VM-702B) | |
| Диапазон рабочих частот, Гц | от 2 до 1000 | |
| Диапазон измерений среднеквадратичного значения (СКЗ) виброускорения, м-с-2 | от 10 до 200 | |
| Диапазон измерений СКЗ виброскорости, мм-с" | от 10 до 100 | |
| Диапазон измерений размаха виброперемещения, мкм | от 100 до 1000 | |
| Пределы допускаемой относительной погрешности измерений СКЗ виброускорения, СКЗ виброскорости и размаха виброперемещения в диапазонах рабочих частот, % - от 2 Гц до 4 Гц включ. - св. 4 Гц до 800 Гц включ. - св. 800 Гц до 1000 Гц | от -30 до +2 ± 2 от -30 до +2 | |
Таблица 3 - Технические характеристики
| Наименование характеристики | Значение | ||
| Диапазон рабочих температур, °С | от 0 до +65 | ||
| Средний срок службы, лет | 8 | ||
| Модель VM-7 | |||
| Состав: | Масса, г, не более: | Г абаритные размеры, (длинахширинахвысота) мм, не более: | |
| Стойка VM-761 | 11500 | 482,6x265,9x350,0 | |
| Стойка VM-762 | 11000 | 482,6x265,9x350,0 | |
| Модуль VM-701 | 1000 | 318,6x30,0x265,9 | |
| Модуль VM-702 | 1000 | 318,6x30,0x265,9 | |
| Модуль VM-751 | 3000 | 321,6x50,3x265,9 | |
| Модуль VM-753 | 3000 | 321,6x50,3x265,9 | |
| Модуль VM-754 | 3000 | 321,6x50,3x265,9 | |
| Модуль VM-721 | 1000 | 318,6x30,0x265,9 | |
| Модуль VM-731 | 1500 | 318,6x30,0x265,9 | |
| Модуль VM-732 | 1800 | 318,5x30,0x265,9 | |
| Модуль VM-741 | 1000 | 318,5x30,0x265,9 | |
| Модуль VM-742 | 1000 | 318,5x30,0x265,9 | |
| Модель VM-7B | |||
| Состав: | Масса, г, не более: | Г абаритные размеры, (длинаxширинаxвысота) мм, не более: | |
| Стойка VM-761B | 9500 | 440x267x350 | |
| Стойка VM-762B | 10500 | 440x267x350 | |
| Модуль VM-701B | 1000 | 318,6x30,0x265,9 | |
| Модуль VM-702B | 1000 | 318,6x30,0x265,9 | |
| Модуль VM-751B | 1500 | 321,53x50,50x132,70 | |
| Модуль VM-753B | 1500 | 321,53x50,50x132,70 | |
| Модуль VM-754B | 1500 | 321,53x50,50x132,70 | |
| Модуль VM-721B | 1000 | 318,6x30,0x265,9 | |
| Модуль VM-722B | 1000 | 318,6x30,0x265,9 | |
| Модуль VM-741B | 1000 | 318,5x30,0x265,9 | |
| Модуль VM-742B | 500 | 318,3x20,0x132,7 | |
наносится на титульный лист Руководства по эксплуатации типографским способом и в виде наклейки на VM-7 и VM-7B согласно рисункам 1 и 2 соответственно.
Таблица 4 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Комплексы вибромониторинга | VM-7 и VM^ (состав по заказу) | 1 шт. |
| Руководство по эксплуатации комплексов вибромониторинга моделей VM-7 и VM-7B | 6G14-025, Ред. 5 | 1 экз. |
| Руководство по эксплуатации модуля монитора вибрации/перемещения VM-701 и VM-701B | 6G14-027, Ред.2 | 1 экз. |
| Руководство по эксплуатации модуля монитора абсолютной вибрации VM-702 и VM-702B | 6G14-042, Ред.1 | 1 экз. |
| Методика поверки | РТ-МП-4594-441-2017 | 1 экз. |
осуществляется по документу РТ-МП-4594-441-2017 «ГСИ. Комплексы вибромониторинга моделей VM-7 и VM-7B. Методика поверки», утвержденному ФБУ «Ростест-Москва» 11 апреля
2017 г.
Основные средства поверки:
- генератор сигналов произвольной формы Agilent 33510B (регистрационный номер в Федеральном информационном фонде № 53565-13);
- вольтметр универсальный цифровой быстродействующий В7-43 (регистрационный номер в Федеральном информационном фонде № 10283-85).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке в виде оттиска поверительного клейма.
приведены в эксплуатационном документе.
Техническая документация изготовителя SHINKAWA Sensor Technology, Inc.
