| Номер в госреестре | 70876-18 |
| Наименование СИ | Комплект мер толщины гальванических покрытий |
| Обозначение типа СИ | МТГП-1 (ВНС-25/Медь) |
| Изготовитель | ЗАО "НИИ интроскопии МНПО "СПЕКТР", г.Москва |
| Год регистрации | 2018 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Комплект мер толщины гальванических покрытий МТГП-1 (ВНС-25/Медь) (далее по тексту - меры) предназначен для воспроизведения размера толщины покрытия и используется для настройки толщиномеров покрытий.
Принцип действия основан на воспроизведении заданных размеров толщины покрытий. Конструктивно мера представляет собой основание из стали марки ВНС-25 с нанесенным на среднюю часть покрытием заданной толщины из никеля. Комплект состоит из семи мер с разной толщиной покрытия. На каждую меру с торца нанесен номер.

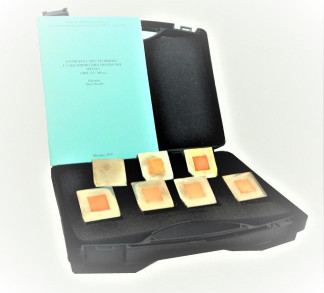

Общий вид мер показан на рисунке 1.
Пломбирование комплекта мер толщины гальванических покрытий МТГП-1 (ВНС-25/Медь) не предусмотрено.
Таблица 1 - Метрологические характеристики
| Наименование характеристики | Значение |
| 5,5 | |
| 9,5 | |
| Номинальные значения толщины покрытий в наборе, | 16,0 |
| мкм | 20,0 27.5 33.5 |
| Допускаемое отклонение действительных значений толщины покрытий от номинальных, % | ±15 |
| Пределы допускаемой абсолютной погрешности воспроизведения толщины покрытий, мкм | ±(0,02h +0,15) |
| Примечание: h - измеренное значение толщины покрытия, мкм | |
Таблица 2 - Основные технические характеристики
| Наименование характеристики | Значение |
| Г абаритные размеры основания, мм, не более | |
| длина | 41 |
| ширина | 41 |
| высота | 11 |
| Г абаритные размеры покрытия, мм, не более | |
| длина | 20 |
| ширина | 20 |
| Масса меры, г, не более | 250 |
| Диапазон рабочих температур, °С | от +15 до +25 |
наносится на паспорт методом печати.
Таблица 3 - Комплектность
| Наименование | Обозначение | Количество |
| Комплект мер толщины гальванических покрытий | МТГП-1 (ВНС-25/Медь) | 1 шт. |
| Кейс | - | 1 шт. |
| Паспорт | Иа2.706.003 | 1 экз. |
осуществляется по документу МП № 203-45-2017 «Комплект мер толщины гальванических покрытий МТГП-1 (ВНС-25/Медь). Методика поверки», утвержденному ФГУП «ВНИИМС»
03.05.2017 г.
Основное средство поверки:
Эталон 1 разряда по Р 50.2.006-2001 (Прибор для измерений текстуры поверхности, отклонения от формы дуги окружности, прямолинейности и радиуса дуги средней линии по методу наименьших квадратов Form Talysurf, рег. № 20668-12).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых средств измерений с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
приведены в эксплуатационном документе.
Р 50.2.006-2001 ГСИ. Государственная поверочная схема для средств измерений толщины покрытий в диапазоне от 1 до 20 000 мкм
