| Номер в госреестре | 70878-18 |
| Наименование СИ | Анализаторы электрических цепей и сигналов комбинированные портативные |
| Обозначение типа СИ | FieldFox N9950A, FieldFox N9951A, FieldFox N9952A, FieldFox N9960A, FieldFox N9961A, FieldFox N9962A |
| Изготовитель | Компания "Keysight Technologies Malaysia Sdn. Bhd.", Малайзия |
| Год регистрации | 2018 |
| Срок свидетельства | 23.04.2024 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Анализаторы электрических цепей и сигналов комбинированные портативные FieldFox N9950A, FieldFox N9951A, FieldFox N9952A, FieldFox N9960A, FieldFox N9961A, FieldFox N9962A (далее - анализаторы) предназначены для измерений ослабления, КСВН, фазы коэффициентов отражения и передачи двухполюсных и четырехполюсных СВЧ устройств, а также измерений характеристик спектра периодически повторяющихся сигналов и стационарных шумов в коаксиальных трактах I - типа (2,4 мм) по ГОСТ 13317-89.
Анализаторы в зависимости от варианта исполнения функционируют в режиме анализатора цепей или анализатора кабелей и антенн, или анализатора спектра.
Принцип действия анализаторов в режиме анализатора цепей и анализатора кабелей и антенн основан на воздействии на исследуемый объект сигналом с выхода встроенного синтезатора частоты (СЧ) и раздельном измерении параметров падающего и отраженного сигналов. Принцип действия анализаторов в режиме анализатора спектра основан на последовательном анализе спектра, анализатор функционирует как перестраиваемый автоматически или вручную гетеродинный приемник с индикацией амплитуд спектральных компонент.
Функционально анализаторы состоят из: синтезатора частоты, приемника, блока разделения сигнала на падающий и отраженный, блока вычисления и управления, блока питания и аккумуляторной батареи.
Конструктивно анализаторы представляет собой моноблок, на передней панели которого расположены органы управления и жидкокристаллический индикатор, на верхней панели расположены ВЧ и СВЧ соединители для подключения объектов измерений и (или) внешних антенн. На правой боковой панели под защитными крышками расположены вспомогательные соединители для подключения анализатора к USB устройствам, LAN, внешним запоминающим устройствам и выходы опорного генератора. На левой боковой панели расположен громкоговоритель и разъем для подключения внешнего источника питания.
Анализаторы FieldFox N9950A, FieldFox N9951A, FieldFox N9952A предназначены для работы в режимах анализа параметров кабелей и антенн, векторного анализатора цепей (ВАЦ) а также анализа спектра. Анализаторы FieldFox N9960A, FieldFox N9961A, FieldFox N9962A предназначены для работы в режиме анализа спектра, и в качестве источника сигнала (имеет встроенный генератор или трекинг (следящий) генератор (зависит от выбранной опции)).
Анализаторы выпускаются с дополнительными опциями, приведенными в таблице 1.
| Таблица | - Дополнительные опции анализаторов |
| Опция | Функциональное назначение |
| 010 | Измерение во временной области в режиме анализатора цепей |
| 030 | У правление с удаленного устройства через сетевой протокол |
| 208 | Режим измерения со смещением по частоте с внешним USB измерителем мощности |
| 209 | Режим измерения длинных линий передачи с использованием двух приборов (ERTA) |
| 210 | Режим анализатора цепей, измерение S11/S21 |
| 211 | Режим анализатора цепей, полные двухпортовые измерения S-параметров |
| 212 | Режим для однопортовых измерений балансных/смешанных S-параметров |
| 215 | Рефлектометрия во временной области (TDR) |
| 220 | Режим перестраемого генератора для анализа спектра |
| 233 | Режим анализатора спектра |
| 235 | Встраиваемый предусилитель |
| 236 | Режим для анализа интерференции и спектрограмм |
| 238 | Измерение спектра в стробированном режиме |
| 302 | Управления внешними датчиками мощности по интерфейсу USB |
| 305 | Режим анализатора кабелей и антенн |
| 307 | Встраиваемый приемник сигналов ГНСС |
| 308 | Режим векторного анализа напряжения (векторный вольтметр) |
| 309 | Встраиваемый источник постоянного тока смещения |
| 310 | Режим измерителя мощности |
| 312 | Режим сканирования каналов |
| 320 | Режим измерения на отражение (КСВН и обратные потери) |
| 330 | Режим измерения параметров импульсных сигналов с внешним USB измерителем мощности |
| 350 | Анализ спектра в реальном времени (RTSA) |
| 355 | Аналоговая демодуляции сигналов |

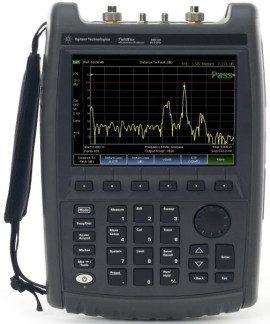

Анализаторы выпускаются в унифицированных корпусах. Общий вид анализаторов представлен на рисунке 1.
Схема пломбировки от несанкционированного доступа, обозначение места нанесения знака об утверждении типа представлены на рисунке 2.
Рисунок 2 - Схема пломбировки от несанкционированного доступа, обозначение места нанесения знака утверждения типа
Программное обеспечение (далее - ПО) анализаторов представляет собой приложение, работающее в среде ОС Windows CE, установленной на встроенный компьютер анализаторов.
Встроенное ПО приложения идентифицируется непосредственно, как исполняемый файл, во внутренней программной среде анализаторов при помощи специальных программ-идентификаторов. Производителем не предусмотрен иной способ идентификации программного и микропрограммного обеспечения.
Метрологически значимая часть ПО и измеренные данные не требуют специальных средств защиты от преднамеренных и непреднамеренных изменений. Метрологически значимая часть встроенного микропрограммного ПО записана на жесткий диск встроенного компьютера.
Уровень защиты ПО от преднамеренных и непреднамеренных изменений соответствует уровню «Низкий» в соответствии с Р 50.2.077-2014.
Таблица 2 - Идентификационные данные программного обеспечения
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | FieldFox Current Firmware |
| Номер версии (идентификационный номер) ПО | не ниже A.09.54 |
| Цифровой идентификатор ПО | - |
Таблица 3 - Метрологические характеристики
| Наименование характеристики | Модель анализатора Field | Fox | |
| Ш950А, Ш960А | N9951A, N9961А | N9952A, Ш962А | |
| Пределы допускаемой относительной погрешности частоты опорного генератора, 8ОП - без использования сигналов ГНСС - с использования сигналов ГНСС | ±1,710-6 ±110-8 | ||
| Работа в режиме анализатора спектра | |||
| Диапазон рабочих частот, кГц: | от 9 до 32106 | от 9 до 44106 | от 9 до 50106 |
| Пределы допускаемой абсолютной погрешности измерений частоты (при установке начальной, конечной и центральной частот анализа, при маркерных измерениях), Гц | ±(F • don + FpX | ||
| Ширина полосы узкополосного фильтра (RBW) по уровню минус 3 дБ, Гц: - при полосе обзора равной 0 - при полосе обзора не равной 0 | от 10 до 5 106 с шагом кратным (1, 3, 10) от 1 до 5106 с шагом кратным (1; 1,5; 2; 3; 5; 7,5; 10) до 300 кГц, далее 300 кГц; 1, 3 и 5 МГц | ||
| Коэффициент усиления предусилителя в частотном диапазоне (зависит от опций), дБ: от 100 кГц до 7,5 ГГц включ. св. 7,5 ГГц | 20 15 | ||
| Максимальное допустимое значение мощности входного сигнала, дБ (исх. 1 мВт) | 25 | ||
| Диапазон значений ослабления входного аттенюатора, дБ | от 0 до 30 (с шагом 5 дБ) | ||
| Пределы допускаемой абсолютной погрешности измерений мощности сигнала на частоте 50 МГц (внутренний аттенюатор 0 дБ; мощность входного сигнала от -35 до -5 дБм; предусилитель выкл., полоса ПЧ 300 кГц), дБ | ±0,45 | ||
| Наименование характеристики | Модель анализатора Field | Fox | |
| Ш950А, Ш960А | N9951A, N9961А | N9952A, Ш962А | |
| Пределы допускаемой абсолютной погрешности измерений мощности (температура окружающего воздуха 23±5 °С; внутренний аттенюатор 10 дБ; мощность входного сигнала от -15 до -5 дБм; предусилитель выкл.; полоса ПЧ 300 кГц), дБ от 9 до 100 кГц включ. | ±1,6 | ±1,6 | ±1,6 |
| св. 100 кГц до 2,0 МГц включ. | ±1,3 | ±1,3 | ±1,3 |
| св. 2,0 до 15,0 МГц включ. | ±1,0 | ±1,0 | ±1,0 |
| св. 15,0 МГц до 32,0 ГГц включ. | ±0,8 | ±0,8 | ±0,8 |
| св. 32,0 до 40,0 ГГц включ. | - | ±0,9 | ±0,9 |
| св. 40,0 до 43,0 ГГц включ. | - | ±1,3 | ±1,3 |
| св. 43,0 до 44,0 ГГц включ. | - | ±1,4 | ±1,4 |
| св. 44,0 до 50,0 ГГц включ. | - | - | ±1,4 |
| Пределы допускаемой абсолютной погрешности измерений мощности в рабочих условиях эксплуатации (внутренний аттенюатор 10дБ; мощность входного сигнала от -15 до -5 дБм; предусилитель выкл.; полоса ПЧ 300 кГц), дБ от 9 до 100 кГц включ. | ±2,5 | ±2,5 | ±2,5 |
| св. 100 кГц до 2,0 МГц включ. | ±1,9 | ±1,9 | ±1,9 |
| св. 2,0 до 15,0 МГц включ. | ±1,2 | ±1,2 | ±1,2 |
| св. 15,0 МГц до 18,0 ГГц включ. | ±1,0 | ±1,0 | ±1,0 |
| св. 18,0 до 32,0 ГГц включ. | ±1,2 | ±1,2 | ±1,2 |
| св. 32,0 до 40,0 ГГц включ. | - | ±1,4 | ±1,4 |
| св. 40,0 до 43,0 ГГц включ. | - | ±2,0 | ±2,0 |
| св. 43,0 до 44,0 ГГц включ. | - | ±2,7 | ±2,7 |
| св. 44,0 до 50,0 ГГц включ. | - | - | ±2,7 |
| Уровень собственных шумов с выключенным предусилителем (температура окружающего воздуха 23±5 °С), дБ (исх. 1 мВт), не более, в диапазоне частот: от 9 кГц до 2 МГц включ. | -91 | -91 | -91 |
| св. 2 МГц до 2,1 ГГц включ. | -137 | -137 | -137 |
| св. 2,1 до 2,8 ГГц включ. | -135 | -135 | -135 |
| св. 2,8 до 4,5 ГГц включ. | -137 | -137 | -137 |
| св. 4,5 до 7,0 ГГц включ. | -134 | -134 | -134 |
| св. 7,0 до 13,0 ГГц включ. | -134 | -134 | -134 |
| св. 13,0 до 22,0 ГГц включ. | -132 | -132 | -132 |
| св. 22,0 до 35,0 ГГц включ. | -130 | -130 | -130 |
| св. 35,0 до 40,0 ГГц включ. | - | -122 | -122 |
| св. 40,0 до 46,0 ГГц включ. | - | -119 | -119 |
| св. 46,0 до 50,0 ГГц включ. | - | - | -117 |
| Наименование характеристики | Модель анализатора Field | Fox | |
| Ш950А, Ш960А | N9951A, N9961А | N9952A, Ш962А | |
| Уровень собственных шумов с выключенным предусилителем в рабочих условиях эксплуатации, дБ (исх. 1 мВт), не более, в диапазоне частот: от 9 кГц до 2 МГц включ. | -91 | -91 | -91 |
| св. 2 МГц до 2,1 ГГц включ. | -135 | -135 | -135 |
| св. 2,1 до 2,8 ГГц включ. | -133 | -133 | -133 |
| св. 2,8 до 4,5 ГГц включ. | -135 | -135 | -135 |
| св. 4,5 до 7,0 ГГц включ. | -133 | -133 | -133 |
| св. 7,0 до 13,0 ГГц включ. | -132 | -132 | -132 |
| св. 13,0 до 22,0 ГГц включ. | -129 | -129 | -129 |
| св. 22,0 до 35,0 ГГц включ. | -127 | -127 | -127 |
| св. 35,0 до 40,0 ГГц включ. | - | -119 | -119 |
| св. 40,0 до 46,0 ГГц включ. | - | -116 | -116 |
| св. 46,0 до 50,0 ГГц включ. | - | - | -112 |
| Уровень собственных шумов с включенным предусилителем (температура окружающего воздуха 23±5 °С), дБ (исх. 1 мВт), не более, в диапазоне частот: от 9 кГц до 2 МГц включ. | - 94 | -94 | -94 |
| св. 2 МГц до 2,1 ГГц включ. | -153 | -153 | -153 |
| св. 2,1 до 2,8 ГГц включ. | -151 | -151 | -151 |
| св. 2,8 до 4,5 ГГц включ. | -153 | -153 | -153 |
| св. 4,5 до 7,0 ГГц включ. | -150 | -150 | -150 |
| св. 7,0 до 13,0 ГГц включ. | -146 | -146 | -146 |
| св. 13,0 до 22,0 ГГц включ. | -142 | -142 | -142 |
| св. 22,0 до 35,0 ГГц включ. | -141 | -141 | -141 |
| св. 35,0 до 40,0 ГГц включ. | - | -136 | -136 |
| св. 40,0 до 46,0 ГГц включ. | - | -131 | -131 |
| св. 46,0 до 50,0 ГГц включ. | - | - | -126 |
| Уровень собственных шумов с включенным предусилителем в рабочих условиях эксплуатации, дБ (исх. 1 мВт), не более, в диапазоне частот: от 9 кГц до 2 МГц включ. | -94 | - 94 | -94 |
| св. 2 МГц до 2,1 ГГц включ. | -151 | -151 | -151 |
| св. 2,1 до 2,8 ГГц включ. | -149 | -149 | -149 |
| св. 2,8 до 4,5 ГГц включ. | -151 | -151 | -151 |
| св. 4,5 до 7,0 ГГц включ. | -149 | -149 | -149 |
| св. 7,0 до 13,0 ГГц включ. | -144 | -144 | -144 |
| св. 13,0 до 22,0 ГГц включ. | -139 | -139 | -139 |
| св. 22,0 до 35,0 ГГц включ. | -139 | -139 | -139 |
| св. 35,0 до 40,0 ГГц включ. | - | -132 | -132 |
| св. 40,0 до 46,0 ГГц включ. | - | -128 | -128 |
| св. 46,0 до 50,0 ГГц включ. | - | - | -123 |
| Наименование характеристики | Модель анализатора FieldFox | ||||
| Ш950А, | N9951A, | N9952A, | |||
| Ш960А | N9961А | Ш962А | |||
| Уровень интермодуляции третьего порядка на 2,4 ГГц, дБ исх. 1 мВт | 14,2 | ||||
| Уровень фазовых шумов на 1 ГГц | |||||
| при отстройке от несущей мощности (температура окружающего воздуха 23±5 °С), дБ | |||||
| 10 кГц | -106 | ||||
| 30 кГц | -106 | ||||
| 100 кГц | -100 | ||||
| 1 МГц | -110 | ||||
| 3 МГц | -119 | ||||
| 5 МГц | -120 | ||||
| Уровень фазовых шумов на 1 ГГц | |||||
| при отстройке от несущей мощности | |||||
| в рабочих условиях эксплуатации, дБ 10 кГц | -106 | ||||
| 30 кГц | -104 | ||||
| 100 кГц | -99 | ||||
| 1 МГц | -110 | ||||
| 3 МГц | -118 | ||||
| 5 МГц | -120 | ||||
| Работа в режиме встроенного измерителя мощности (опция 310) | |||||
| Пределы допускаемой абсолютной | |||||
| погрешности измерения мощности (температура окружающего воздуха 23±5 °С), дБ | |||||
| от 9 до 100 кГц включ. | ±1,6 | ±1,6 | ±1,6 | ||
| св. 100 кГц до 2МГц включ. | ±1,3 | ±1,3 | ±1,3 | ||
| св. 2,0 МГц до 15,0 МГц включ. | ±1,0 | ±1,0 | ±1,0 | ||
| св. 15,0 МГц до 32,0 ГГц включ. | ±0,8 | ±0,8 | ±0,8 | ||
| св. 32,0 до 40,0 ГГц включ. | - | ±0,9 | ±0,9 | ||
| св. 40,0 до 43,0 ГГц включ. | - | ±1,3 | ±1,3 | ||
| св. 43,0 до 44,0 ГГц включ. | - | ±1,4 | ±1,4 | ||
| св. 44,0 до 50,0 ГГц включ. | - | - | ±1,4 | ||
| Пределы допускаемой абсолютной | |||||
| погрешности измерения мощности | |||||
| в рабочих условиях эксплуатации, дБ от 9 до 100 кГц включ. | ±2,5 | ±2,5 | ±2,5 | ||
| св. 100 кГц до 2МГц включ. | ±1,9 | ±1,9 | ±1,9 | ||
| св. 2,0 МГц до 15,0 МГц включ. | ±1,2 | ±1,2 | ±1,2 | ||
| св. 15,0 МГц до 18,0 ГГц включ. | ±1,0 | ±1,0 | ±1,0 | ||
| св. 18,0 МГц до 32,0 ГГц включ | ±1,2 | ±1,2 | ±1,2 | ||
| св. 32,0 до 40,0 ГГц включ. | - | ±1,4 | ±1,4 | ||
| св. 40,0 до 43,0 ГГц включ. | - | ±2,0 | ±2,0 | ||
| св. 43,0 до 44,0 ГГц включ. | - | ±2,7 | ±2,7 | ||
| св. 44,0 до 50,0 ГГц включ. | - | - | ±2,7 | ||
| Работа в режиме анализатора кабелей, антенн или ВАЦ (применяется для FieldFox N9950A, FieldFox N9951A, FieldFox N9952A) | |||
| Наименование характеристики | Модель анализатора Field | Fox | |
| Ш950А | N9951A | N9952A | |
| Диапазон рабочих частот, кГц: | от 300 до 32106 | от 300 до 44106 | от 300 до 50106 |
| Разрешение по частоте в | |||
| поддиапазонах, Гц: | |||
| до 5 ГГц | 1 | 1 | 1 |
| до 10 ГГц | 1,34 | 1,34 | 1,34 |
| до 20 ГГц | 2,68 | 2,68 | 2,68 |
| до 40 ГГц | - | 5,36 | 5,36 |
| до 50 ГГц | - | 8,04 | 8,04 |
| Значения ширины полосы узкополосного фильтра (RBW) | 10, 30, 100, 300 Гц, 1, 3, 10, 30, 100 кГц | ||
| по уровню минус 3 дБ | |||
| Динамический диапазон в | |||
| рабочих условиях эксплуатации порт 1 или 2 (полоса ПЧ 300 кГц, усреднение 100точек), дБ от 10 МГц до 20 ГГц включ. | 100 | 100 | 100 |
| св. 20 ГГц до 44 ГГц включ. | 90 | 90 | 90 |
| св. 44 ГГц до 50 ГГц включ. | - | - | 81 |
| Максимальное значение | |||
| мощности входного сигнала, дБ | |||
| (исх. 1 мВт) | 25 | ||
| Пределы допускаемой абсолютной погрешности измерений коэффициентов | Приведены в таблице 5 | ||
| передачи и отражения (заводские установки) | |||
| Примечание: 1 дБ (исх. 1 мВт) = 1 | дБ относительно 1 мВт | ||
| Исправленные характеристики анализаторов (с исп (применяется для FieldFox N9950A, Fie | ользованием калибровочного набора 85056D) dFox N9951A, FieldFox N9952A ) | ||||||||
| Направ- | Согласование | Согласование | Коэффициент | Коэффициент | |||||
| ленность, | источника, | нагрузки, | отражения, | передачи, | |||||
| дБ | дБ | дБ | дБ | дБ | |||||
| < 2 ГГц | 42 | 39 | 42 | ±0,002 | ±0,003 | ||||
| св. 2 до 20 ГГц включ. | 34 | 30 | 34 | ±0,029 | ±0,034 | ||||
| св. 20 до 40 ГГц включ. | 26 | 23 | 26 | ±0,080 | ±0,109 | ||||
| св. 40 до 50 ГГц включ. | 26 | 23 | 26 | ±0,075 | ±0,105 | ||||
| Погрешность | коэффициентов передачи (амплитуда) | ||||||||
| (с использованием калибровочного | набора 85056D), не более, дБ | ||||||||
| Амплитуда | Частотный диапазон | ||||||||
| коэффициента | до 4 ГГц | от 4 до 20 ГГц | от 20 до 26,5 ГГц | от 26,5 до 50 ГГц | |||||
| передачи | |||||||||
| 20 | 0,100 | 0,180 | 0,200 | 3,100 | |||||
| 10 | 0,022 | 0,053 | 0,053 | 0,280 | |||||
| 0 | 0,022 | 0,055 | 0,060 | 0,270 | |||||
| -10 | 0,022 | 0,055 | 0,060 | 0,280 | |||||
| -20 | 0,022 | 0,055 | 0,060 | 0,280 | |||||
| -30 | 0,025 | 0,055 | 0,060 | 0,280 | |||||
| -40 | 0,038 | 0,060 | 0,070 | 0,290 | |||||
| -50 | 0,046 | 0,075 | 0,090 | 0,300 | |||||
| -60 | 0,080 | 0,100 | 0,150 | 0,420 | |||||
| -70 | 0,190 | 0,190 | 0,380 | 0,800 | |||||
| -80 | 0,530 | 0,530 | 1,200 | 2,000 | |||||
| Погрешность коэффициентов передачи (фаза) | |||||||||
| (с использованием калибровочного | набора 85056D), не более, | ||||||||
| Амплитуда | Частотный диапазон | ||||||||
| коэффициента | до 4 ГГц | от 4 до 20 ГГц | от 20 до 26,5 ГГц | от 26,5 до 50 ГГц | |||||
| передачи | |||||||||
| 20 | 0,65 | 1,20 | 1,40 | 26,00 | |||||
| 10 | 0,22 | 0,40 | 0,40 | 1,80 | |||||
| 0 | 0,21 | 0,43 | 0,48 | 1,70 | |||||
| -10 | 0,21 | 0,42 | 0,48 | 1,80 | |||||
| -20 | 0,22 | 0,43 | 0,48 | 1,80 | |||||
| -30 | 0,23 | 0,43 | 0,49 | 1,80 | |||||
| -40 | 0,26 | 0,48 | 0,53 | 1,90 | |||||
| -50 | 0,30 | 0,50 | 0,60 | 2,10 | |||||
| -60 | 0,52 | 0,68 | 1,00 | 2,90 | |||||
| -70 | 1,30 | 1,30 | 2,60 | 5,50 | |||||
| -80 | 3,60 | 3,60 | 8,00 | 16,00 | |||||
| Погрешность | коэффициентов отражения (амплитуда) | ||||||||
| (с использованием калибровочного набора 85056D), не более, дБ | |||||||||
| Амплитуда | Частотный диапазон | ||||||||
| коэффициента | до 4 ГГц | от 4 до 20 ГГц | от 20 до 26,5 ГГц | от 26,5 до 50 ГГц | |||||
| отражения | |||||||||
| 0 | 0,050 | 0,140 | 0,190 | 0,580 | |||||
| -5 | 0,055 | 0,150 | 0,220 | 0,550 | |||||
| -10 | 0,090 | 0,210 | 0,300 | 0,590 | |||||
| -15 | 0,180 | 0,370 | 0,550 | 1,200 | |||||
| Амплитуда коэффициента отражения | Частотный диапазон | |||
| до 4 ГГц | от 4 до 20 ГГц | от 20 до 26,5 ГГц | от 26,5 до 50 ГГц | |
| -20 | 0,300 | 0,600 | 0,900 | 2,000 |
| -25 | 0,510 | 1,100 | 1,600 | 3,200 |
| -30 | 0,900 | 1,800 | 2,800 | 5,000 |
| -35 | 1,600 | 3,000 | 4,200 | 7,800 |
| -40 | 2,600 | 4,800 | 6,500 | - |
| Погрешность коэффициентов отражения (фаза) | ||||
| (с использованием калибровочного набора 85056D), не более, | ||||
| Амплитуда | Частотный диапазон | |||
| коэффициента | до 4 ГГц | от 4 до 20 ГГц | от 20 до 26,5 ГГц | от 26,5 до 50 ГГц |
| отражения | ||||
| 0 | 0,33 | 0,85 | 1,40 | 4,00 |
| -5 | 0,38 | 0,95 | 1,60 | 3,80 |
| -10 | 0,60 | 1,50 | 2,10 | 4,30 |
| -15 | 1,20 | 2,50 | 3,80 | 8,00 |
| -20 | 2,00 | 4,00 | 5,60 | 13,00 |
| -25 | 3,60 | 6,40 | 12,00 | 18,00 |
| -30 | 5,30 | 13,00 | 16,00 | 42,00 |
| -35 | 12,00 | 18,00 | 26,00 | - |
| -40 | 16,00 | 28,00 | - | - |
Таблица 6 - Основные технические характеристики
| Наименование характеристики | Значение |
| Рабочие условия эксплуатации: - температура окружающего воздуха, °С - при питании от блока питания - при питании от внутренней аккумуляторной батареи - относительная влажность воздуха, не более, % | от -10 до +55 от -10 до +50 95 |
| Допустимые условия хранения (без аккумулятора): - температура окружающего воздуха, °С - относительная влажность воздуха, не более, % | от -51 до +71 95 |
| Параметры электрического питания от сети переменного тока: - напряжение переменного тока, В - частота переменного тока, Гц Параметры электрического питания от аккумуляторной батареи: - напряжение питания, В | от 100 до 250 от 50 до 60 10,8 |
| Потребляемая мощность, В • А, не более | 14 |
| Масса, кг, не более (без батареи) | 3,2 |
| Габаритные размеры, мм, не более - длина - ширина - высота | 292 188 72 |
наносится в верхнем левом углу руководства по эксплуатации анализаторов типографским или компьютерным способом и на заднюю панель анализатора в виде наклейки.
Таблица 7 - Комплектность анализаторов
| Наименование | Обозначение | Количество |
| Анализаторы электрических цепей и сигналов комбинированные портативные FieldFox N9950A, FieldFox N9951A, FieldFox N9952A, FieldFox N9960A, FieldFox N9961A, FieldFox N9962A | 1шт.* | |
| Блок питания | 1шт. | |
| Кабель питания | 1шт. | |
| Комплект эксплуатационной документации | 1 к-т | |
| Методика поверки | 651-18-003 МП | 1 экз. |
| * - в зависимости от выбранного типа | ||
осуществляется по документу 651-18-003 «Инструкция. Анализаторы электрических цепей и сигналов комбинированные портативные FieldFox N9950A, FieldFox N9951A, FieldFox N9952A, FieldFox N9960A, FieldFox N9961A, FieldFox N9962A. Методика поверки», утверждённому ФГУП «ВНИИФТРИ» 31 января 2018 г.
Основные средства поверки:
- генератор сигналов E8257D, регистрационный № 53941-13;
- генератор сигналов произвольной формы 33509В, регистрационный № 53565-13;
- частотомер электронно-счетный 53152А, регистрационный № 26949-10;
- стандарт частоты рубидиевый FS 725, регистрационный № 31222-06;
- блок измерительный ваттметра N1914A, регистрационный № 57386-14;
- преобразователи измерительные термоэлектрические ваттметров поглощаемой мощности N8487A, N8482A, регистрационный № 58375-14;
- преобразователь измерительный термоэлектрический ваттметров поглощаемой мощности 8487D, регистрационный № 58320-14;
- наборы мер коэффициентов передачи и отражения 85056D, регистрационный № 53566-13;
- мультиметр 3458А, регистрационный № 25900-03;
- аттенюаторы ступенчатые ручные 8494В и 8496В, регистрационный № 60237-15. Допускается применение аналогичных средств поверки, обеспечивающих определение
метрологических характеристик поверяемых анализаторов с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
приведены в эксплуатационном документе.
Техническая документация изготовителя.
| Зарегистрировано поверок | 80 |
| Поверителей | 12 |
| Актуальность данных | 22.11.2024 |
