Номер в госреестре | 70880-18 |
Наименование СИ | Преобразователи давления измерительные |
Обозначение типа СИ | Deltabar FMD71, Deltabar FMD72 |
Изготовитель | "Endress+Hauser Automation Instrumentation, Inc.", США; Фирма "Endress+Hauser SE+Co. KG", Германия |
Год регистрации | 2018 |
Срок свидетельства | 23.04.2024 |
МПИ (интервал между поверками) | 5 лет |
Описание типа | скачать |
Методика поверки | скачать |
Преобразователи давления измерительные Deltabar FMD71, Deltabar FMD72 (далее преобразователи) предназначены для непрерывных измерений и преобразования значений измеряемого параметра - избыточного, абсолютного давления, разности давлений газа, жидкости или пара в унифицированный аналоговый и (или) цифровой выходные сигналы. Также преобразователи предназначены для расчета и (или) индикации других величин, функционально связанных с измеряемым давлением: уровня, уровня границы раздела сред, объема и массы газа, жидкости или пара.
Преобразователи давления измерительные Deltabar FMD71, Deltabar FMD72 состоят из двух первичных преобразователей (далее преобразователи ВД и НД) и вторичного преобразователя, соединенными между собой кабелями. Первичные преобразователи могут быть избыточного или абсолютного давления. Преобразователи ВД и НД являются взаимозаменяемыми.
Измеряемое давление, подаваемое во входные камеры преобразователей ВД и НД, вызывает деформацию измерительных мембран сенсоров, что, в свою очередь, приводит к пропорциональному изменению электрических (цифровых) выходных сигналов, скорректированных по температуре процесса и одновременно обрабатываемых вторичным преобразователем и выводимых в виде цифрового значения на дисплей преобразователей (при наличии) и (или) на подсоединенный компьютер или ручной коммуникатор.
Также преобразователи оснащены цифро-аналоговым преобразователем, формирующим унифицированный сигнал постоянного тока 4-20 мА и цифровой сигнал HART. Преобразователи включаются попарно и один их них является базовым при определении разности давлений. Для настройки различных режимов измерений преобразователи снабжены кнопками управления.
Модели преобразователей различаются конструкцией монтажных элементов и габаритными размерами.
В зависимости от технических и метрологических характеристик преобразователи могут иметь различные исполнения. Обозначение исполнения преобразователя приведено в виде буквенно-цифрового кода на этикетке и имеет структуру, расшифровка которой приведена в паспорте на преобразователи:
FMD71 - AB12CDE3F4HIJKLMNOPQRSTU AB - Маркировка взрывозащиты
1 - Выходной сигнал
2 - Дисплей, управление
C - Корпус вторичного преобразователя D - Тип корпуса преобразователей ВД, НД E - Кабельный ввод
3F - Диапазон измерения преобразователя ВД, перегрузка 4H - Диапазон измерения преобразователя НД, перегрузка
I - Обозначение погрешности
J - Диапазон измерения преобразователя; Ед. измерения
KL - Длина кабеля преобразователь ВД > вторичный преобразователь
MN - Длина кабеля преобразователь ВД > преобразователь НД
OPQ - Присоединение к процессу преобразователь ВД
RST - Присоединение к процессу преобразователь НД
U - Уплотнение
FMD72 - AB12CDE3F4HIJKLMNOPQRSTUV AB - Маркировка взрывозащиты
1 - Выходной сигнал
2 - Дисплей, управление
C - Тип корпуса вторичного преобразователя D - Тип корпуса преобразователей ВД, НД E - Кабельный ввод
3F - Диапазон измерения преобразователя ВД, перегрузка 4H - Диапазон измерения преобразователя НД, перегрузка I - Погрешность
J - Диапазон измерения преобразователя; Ед. измерения
KL - Длина кабеля преобразователь ВД > вторичный преобразователь
MN - Длина кабеля преобразователь ВД > преобразователь НД
OPQ - Присоединение к процессу преобразователь ВД
RST - Присоединение к процессу преобразователь НД
U - Материал мембраны
V - Заполняющее масло

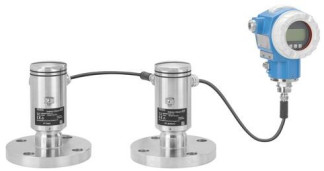

Общий вид преобразователей представлен на рисунках 1, 2.
Программное обеспечение (ПО) преобразователей состоит из двух частей - Firmware (внутреннее) и Software (внешнее). Обработка результатов измерений и вычислений (метрологически значимая часть ПО) проводится по специальным расчетным соотношениям, сохраняемых во встроенной программе (Firmware).
Доступ к цифровому идентификатору Firmware (контрольной сумме) невозможен (проводится самодиагностика без отображения контрольной суммы на дисплее).
Наименование программного обеспечения указано в меню прибора. Метрологически значимая часть ПО и заводские параметры защищены аппаратной перемычкой защиты от записи и не доступны для изменения благодаря цельной конструкции корпуса преобразователя без возможности вскрытия. Для предотвращения несанкционированного доступа к настройкам преобразователя, предусмотрена защита паролем.
Наименование ПО имеет структуру X.Y.Z, где:
X - идентификационный номер Firmware обозначается 01;
Y - идентификационный номер текущей версии Software (00 до 99) - характеризующий функциональность преобразователя (различные протоколы цифровой коммуникации, а также совместимость с сервисными программами);
Z - служебный идентификационный номер (например, для усовершенствования или устранения неточностей (bugs tracing)) - не влияет на функциональность и метрологические характеристики преобразователя.
Идентификационные данные программного обеспечения системы приведены в таблице 1.
Таблица 1
Идентификационные данные (признаки) | Значение |
Идентификационное наименование ПО | FMD71, FMD72 |
Номер версии (идентификационный номер) ПО | не ниже 01.yy.zz |
Цифровой идентификатор ПО | не отображается |
Уровень защиты ПО от непреднамеренных и преднамеренных изменений - «высокий» в соответствии с рекомендацией по метрологии Р 50.2.077-2014.
Основные метрологические характеристики преобразователей приведены в таблице 2. Основные технические характеристики преобразователей приведены в таблице 3.
Таблица 2 - Основные метрологические характеристики преобразователей
Наименование характеристики | Значение характеристики |
Диапазоны измерений преобразователей ВД и | |
НД модели Deltabar FMD71, МПа(1): | |
- избыточного давления, | от -0,01 до 0,01 |
от -0,025 до 0,025 | |
от -0,04 до 0,04 | |
от -0,1 до 0,1 | |
от -0,1 до 0,2 | |
от -0,1 до 0,4 | |
от -0,1 до 1 | |
от -0,1 до 4 | |
- абсолютного давления, | от 0 до 0,01 |
от 0 до 0,025 | |
от 0 до 0,04 | |
от 0 до 0,1 | |
от 0 до 0,2 | |
от 0 до 0,4 | |
от 0 до 1 | |
от 0 до 4 |
Наименование характеристики | Значение характеристики | |
Диапазоны измерений преобразователей ВД и НД модели FMD72, МПа: | ||
- избыточного давления, | от -0,04 до 0,04 от -0,1 до 0,1 от -0,1 до 0,2 от -0,1 до 0,4 от -0,1 до 1 от -0,1 до 4 | |
- абсолютного давления, | от 0 до 0,1 от 0 до 0,2 от 0 до 0,4 от 0 до 1 от 0 до 4 | |
Диапазоны измерений разности давлений | от -0,01 до 0,01(4) | |
преобразователей модели Deltabar FMD71(2), | от -0,025 до 0,025 | |
МПа | от -0,04 до 0,04 от -0,1 до 0,1 от -0,2 до 0,2 от -0,4 до 0,4 от -1 до 1 от -4 до 4 | |
Диапазоны измерений разности давлений | от -0,04 до 0,04(4) | |
преобразователей модели Deltabar FMD72(3), | от -0,1 до 0,1 | |
МПа | от -0,2 до 0,2 от -0,4 до 0,4 от -1 до 1 от -4 до 4 | |
Пределы допускаемой основной приведенной (от диапазона измерений) погрешности измерений давления, %: - для преобразователей ВД и НД моделей | ||
Deltabar FMD71 | ±0,05; ±0,075; ±0,15 | |
- для преобразователей ВД и НД моделей | ||
Deltabar FMD72 | ±0,05; ±0,075; ±0,15; ±0,3 | |
Пределы допускаемой основной приведенной | (АВД Y (АНД У | |
(от диапазона измерений) погрешности | А ^ДИФ | I -ВД- х ВПИВД I +1 -НД- х ВПИНД I 1 100 ВД 0 { 100 НД 0 |
измерений разности давлений моделей | 4 04 0 х100 ДИ ДИФ | |
Deltabar FMD71 и Deltabar FMD72, % | где: Авд | |
- предел допускаемой основной | ||
приведенной погрешности измерений | ||
преобразователя ВД | ||
анд - | предел допускаемой основной | |
приведенной погрешности измерений | ||
преобразователя НД | ||
ВПИВд - верхнее значение диапазона измерений | ||
преобразователя ВД | ||
ВПИНд - верхнее значение диапазона измерений | ||
преобразователя НД | ||
ДИдИФ - верхнее значение диапазона измерений | ||
разности давлений |
Наименование характеристики | Значение характеристики |
Пределы допускаемой дополнительной приведенной (от диапазона измерений) погрешности измерений давления преобразователей ВД и НД модели Deltabar FMD71, вызванной отклонением температуры окружающей среды от нормальных условий (от +21 до +25 °С) на 28°С, % | ±0,07; ±0,08; ±0,16; ±0,17; ±0,19; ±0,28; ±0,32 |
Пределы допускаемой дополнительной приведенной (от диапазона измерений) погрешности измерений давления преобразователей ВД и НД модели Deltabar FMD72, вызванной отклонением температуры окружающей среды от нормальных условий (от +21 до +25 °С) на 28°С, % | ±0,09; ±0,2; ±0,21; ±0,22; |
Пределы допускаемой дополнительной приведенной (от диапазона измерений) погрешности измерений разности давлений преобразователей модели Deltabar FMD71 и Deltabar FMD72, вызванной отклонением температуры окружающей среды от нормальных условий (от +21 до +25 °С) на 28°С, % | / Т у / т у ВД х ВПИД + НД х ВПИНД 100 ВД 0 ч 100 НД 0 T w ; \ / хю0 |
-*■ ДИФ /ч ДИФ ДИ м*1 диф где: ТВД - пределы допускаемой дополнительной погрешности преобразователей ВД, вызванной отклонением температуры окружающей среды от нормальных условий ТНД - пределы допускаемой дополнительной погрешности преобразователей НД, вызванной отклонением температуры окружающей среды от нормальных условий ВПИВД - верхнее значение диапазона измерений преобразователя ВД ВПИНД - верхнее значение диапазона измерений преобразователя НД ДИдиф - верхнее значение диапазона измерений разности давлений | |
Примечания: 1) В соответствии с заказом допускается изготовление преобразователей с диапазонами измерений в других единицах измерения давления, допущенных к применению в РФ (мбар, бар, Па, кПа, мм рт. ст., кгс/см2, мм вод. ст., м вод. ст.) 2) В соответствии с заказом допускается настройка преобразователей на любой диапазон измерений, лежащий внутри приведенных в таблице с шагом не менее 0,00625 мбар 3) В соответствии с заказом допускается настройка преобразователей на любой диапазон измерений, лежащий внутри приведенных в таблице с шагом не менее 0,025 мбар 4) Знак «минус» определяется тем, какой из преобразователей является базовым при определении разности давлений |
Наименование характеристики | Значение характеристики |
Диапазоны рабочих температур окружающей среды, °С | от -50 до +85 |
Относительная влажность окружающей среды, % | от 4 до 100 |
Выходные сигналы: - аналоговый, мА - цифровой | от 4 до 20 (от 20 до 4) HART |
Степень защиты, обеспечиваемые оболочками | IP66/68 |
Напряжение питания постоянного тока, В | от 12 до 45 |
Г абаритные размеры преобразователей, мм, не более, (длинна х ширинах высота: - преобразователей ВД и НД модели Deltabar FMD71 - преобразователей ВД и НД давления модели Deltabar FMD72 - вторичных преобразователей электрических сигналов моделей Deltabar FMD71, Deltabar FMD72 | 145x210x247 145x200x174 115x152x238 |
Масса преобразователя в зависимости от модели, кг, не более: - преобразователей ВД и НД модели Deltabar FMD71 - преобразователей ВД и НД модели Deltabar FMD72 - вторичных преобразователей электрических сигналов моделей Deltabar FMD71 и Deltabar FMD72 | 13 13 2,6 |
Средняя наработка до отказа, ч, не менее | 150 000 |
Средний срок службы, не менее, лет | 20 |
Маркировка взрывозащиты (для моделей Deltabar FMD71 и Deltabar FMD72) | Ga/Gb Ex ia IIC T6...T4 Ga/Gb Ex ia IIC T6...T4 X Ga/Gb Ex d[ia] IIC T6.T4 X |
наносится на корпус преобразователя заводским способом или на титульные листы эксплуатационной документации типографским способом.
Таблица 4 - Комплектность средства измерений
Кол-
во
Обозначение
Примечание
Наименование
Преобразователь давления измерительный_
Deltabar FMD71, Deltabar FMD72
В соответствии с заказом
1 шт.
Методика поверки
Паспорт
МП 202-001-2018
1 экз.
1 экз.
Комплект монтажных принадлежностей:
- соединительный кабель
71186132, 71186138, 71186136, 71243224, 71186141
71041381,
52005082,
52001051,
52010174,
52024003,
52023996,
52026997,
52024001,
71041383,
52005087,
52011896,
71114210,
52024004,
52023997,
52023994,
52024002;
- приварные штуцеры;
52002643, 52010172, 52010171, 52005272, 214880-0002, 52006262, 52010173, 52024006, 52024005, 52023999, 52023998, 52023995, 52026999,
В соответствии с заказом
Наименование | Обозначение | Кол- во | Примечание |
- уплотнительные кольца; - электрические коннекторы; - кронштейн; | 52020429, 71186149, 52010155, 52017989, 52020769, 52020770, 52020771, 52020772, 71093308, 71114815, 71114816, 71114817, 71114818, 71114820, 71114821, 71316464; 71280307, 71280349, 52010285, 71114212, 52006263, 71186305 71102216 |
осуществляется по документу МП 202-001-2018 «Преобразователи давления измерительные Deltabar FMD71, Deltabar FMD72. Методика поверки», утвержденному ФГУП «ВНИИМС»
25.01.2018 г.
Основные средства поверки:
Рабочие эталоны 1-го и 2-го разрядов по ГОСТ Р 8.802-2012 - манометры избыточного давления грузопоршневые МП-2,5; МП-6; МП-60; МП-600 (Регистрационный № 58794-14).
Рабочий эталон 1-го разряда по ГОСТ Р 8.840-2013 - манометр абсолютного давления МПАК-15 (Регистрационный № 24971-03).
Рабочий эталон 1 разряда по ГОСТ Р 8.802-1012 - мановакуумметр грузопоршневой МВП-2,5 (Регистрационный № 1652-99).
Калибратор многофункциональный и коммуникатор ВЕАМЕХ MC6 (-R) (Регистрационный № 52489-13).
Задатчики давления Воздух-1600 (Регистрационный №12143-04).
Задатчики избыточного давления Воздух-1,6; Воздух-2,5 и Воздух-6,3 (Регистрационный № 10610-00).
Задатчики разрежения Метран-503 Воздух (Регистрационный № 25940-03).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится в паспорт и (или) на свидетельство о поверке.
приведены в эксплуатационном документе.
ГОСТ 22520-85 Датчики давления, разрежения и разности давлений с электрическими аналоговыми выходными сигналами ГСП. Общие технические условия.
ГОСТ 8.802-2012 ГСИ. Государственный специальный эталон и общесоюзная поверочная схема для средств измерений избыточного давления до 250 МПа.
ГОСТ Р 8.840-2013 ГСИ. Государственная поверочная схема для средств измерений абсолютного давления в диапазоне 1 - 1106 Па.
Техническая документация фирмы-изготовителя.
Зарегистрировано поверок | 65 |
Поверителей | 5 |
Актуальность данных | 21.11.2024 |
