| Номер в госреестре | 70882-18 |
| Наименование СИ | Регистраторы температуры |
| Обозначение типа СИ | Termograff |
| Изготовитель | ООО "Лэда-СЛ", г.Владимир |
| Год регистрации | 2018 |
| Срок свидетельства | 23.04.2024 |
| МПИ (интервал между поверками) | 2 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Регистраторы температуры «Termograff» (далее - регистраторы) предназначены для измерения и регистрации температуры воздуха внутри холодильного помещения транспортного средства.
Регистраторы состоят из регистрирующего прибора со встроенным дисплеем и датчиков температуры (термопреобразователи сопротивления Pt100) подключенных к нему, а также удаленного модуля индикации. Каждый датчик температуры подключенный к регистрирующему прибору образует измерительный канал (ИК), количество датчиков температуры от 2 до 6 штук.
Принцип действия регистраторов основан на зависимости электрического сопротивления чувствительного элемента термопреобразователя сопротивления от измеряемой температуры. Регистрирующий прибор измеряет и преобразовывает электрическое сопротивление, поступающее от термопреобразователей сопротивления в цифровой код - значение температуры. Далее результаты измерений индицируются на дисплее регистрирующего прибора (для каждого ИК), сохраняются во внутренней памяти с заданным интервалом и передаются по беспроводному каналу (диапазон ISM 433) на модуль индикации.
Регистрирующий прибор имеет интерфейсы связи: USB 2.0 (гнездо типа А), Bluetooth 3.0, беспроводной канал (диапазон ISM 433), для связи с внешними устройствами.
Регистратор обеспечивает выполнение следующих основных функций:
- периодическое измерение температуры воздуха внутри холодильного помещения транспортного средства (изотермы, рефрижератора, отапливаемого грузового фургона);
- настройку допустимых температур перевозки груза и сигнализацию о выходе температуры за установленные пределы;
- контроль открытия и закрытия двери холодильного помещения.

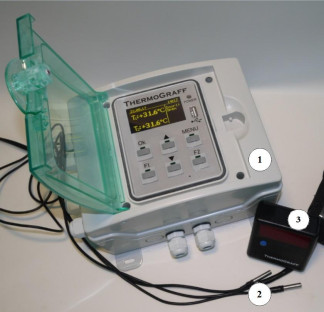

Общий вид регистраторов приведен на рисунке 1.
Для исключения возможности непреднамеренных и преднамеренных изменений измерительной информации предусмотрены пломбы, устанавливаемые после монтажа и первоначальной настройки на корпусе регистрирующего прибора, в соответствии с рисунком 2.
Рисунок 2 - Места пломбировки
Регистраторы имеют встроенное программное обеспечение (ПО), устанавливаемое в энергонезависимую память регистрирующего прибора при изготовлении, в процессе эксплуатации данное ПО не может быть модифицировано, загружено или прочитано через какой-либо интерфейс.
Пределы допускаемой погрешности регистраторов установлены с учетом влияния ПО на метрологические характеристики.
Уровень защиты программного обеспечения «высокий» в соответствии с Р 50.2.077-2014. Идентификационные данные ПО приведены в таблице 1.
Таблица 1 - Идентификационные данные ПО
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | LSL-Termograff |
| Номер версии (идентификационный номер) ПО | 1.0.x.x* |
| Цифровой идентификатор (контрольная сумма) метрологически значимой части ПО | 0DC5179A |
| Алгоритм вычисления цифрового идентификатора ПО | CRC32 |
| * 1.0 - версия метрологической части ПО, Х.Х - подверсия исполняемого кода ПО. | |
Основные метрологические и технические характеристики регистраторов приведены в таблицах 2 и 3.
Таблица 2 - Метрологические характеристики
| Наименование характеристика | Значение |
| 1 | 2 |
| Диапазон измерений температуры, °С | от -30 до +30 |
| Пределы допускаемой абсолютной погрешности измерения | |
| температуры, °С | |
| - для класса 1* | ±1,0 |
| - для класса 2** | ±0,5 |
| Продолжение таблицы 2 | ||
| 1 | 2 | |
| Дискретность показаний (цена единицы наименьшего разряда), °С | 0,1 | |
| Время отклика, мин | 10 | |
| Количество ИК температуры, шт. | от 2 до 6 | |
| * в состав ИК входят термопребразователи сопротивления Pt100 по ГОСТ 6651-2009; | класса допуска В | |
| ** в состав ИК входят термопребразователи сопротивления Pt100 класса допуска А или АА по ГОСТ 6651-2009. | ||
Таблица 3 - Основные технические характеристики
| Наименование характеристика | Значение |
| Рабочие условия лэксплуатации: - температура окружающей среды, °С: - относительная влажность, %, не более - атмосферное давление | от -40 до +65 98 (без конденсации) от 84 до 106,7 |
| Г абаритные размеры (ВхШхД), мм - регистрирующего прибора - модуля индикации | 115х 200 х 200 28 х 66 х70 |
| Масса, г, не более - регистрирующего прибора - модуля индикации | 1500 150 |
| Напряжение питания от источника постоянного тока, В | от 8 до 32 |
| Потребляемый ток, А, не более - регистрирующего прибора - модуля индикации | 1,0 0,2 |
| Средняя наработка на отказ, ч | 40000 |
| Средний срок службы, лет, не менее | 10 |
наносится на маркировочную табличку расположенную на корпусе регистрирующего прибора любым технологическим способом, обеспечивающим четкое изображение этого знака, его стойкость к внешним воздействующим факторам, а также сохраняемость изображение знака в течение установленного срока службы средства измерения.
Таблица 4 - Комплектность регистраторов
| Наименование | Обозначение | Количество |
| Регистратор температуры «Termograff» | - | 1 шт. |
| Паспорт | - | 1 шт. |
| Руководство по эксплуатации | - | 1 экз. (для партии) |
| Методика поверки | МЦКЛ.0226.МП | 1 экз. (для партии) |
осуществляется по документу МЦКЛ.0226.МП «Регистраторы температуры «Termograff». Методика поверки», утвержденному ЗАО КИП «МЦЭ» 27.10.2017 г.
Основные средства поверки:
- магазин сопротивлений ПрофКип Р4831-М1 (рег. № 52064-12 в Федеральном информационном фонде по обеспечению единства измерений), диапазон воспроизводимых значений сопротивления от 0,01 до 111111,1 Ом, класс точности 0,02/(2,5-10" );
- термостат жидкостный «ТЕРМОТЕСТ-100» (рег. № 39300-08 в Федеральном информационном фонде по обеспечению единства измерений), диапазон регулирования температуры: от минус 30 до плюс 100 °C, нестабильность поддержания установленной температуры в течение 1 ч, в пределах ±0,01 °C, неоднородность температурного поля в рабочем объеме термостата, °C, в пределах ±0,01 °C.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых регистраторов с требуемой точностью.
Знак поверки наносится на корпус регистрирующего прибора и/или бланк свидетельства
о поверке.
приведены в эксплуатационном документе.
Нормативные документы, устанавливающие требования к регистраторам температуры «Termograff»
ГОСТ 8.558-2009 «ГСИ. Государственная поверочная схема для средств измерений температуры»
ГОСТ Р 56940-2016 «Регистраторы температуры, используемые при транспортировании, хранении и распределении охлажденной, замороженной и глубокой/быстрой заморозки пищевой продукции и мороженого. Испытания, эксплуатационные характеристики, пригодность к применению»
| Зарегистрировано поверок | 6 |
| Поверителей | 1 |
| Актуальность данных | 21.09.2024 |
