Виброметры РСН 1026, 70886-18

Виброметры РСН 1026 (далее - виброметры) предназначены для измерений виброускорения вдоль трех взаимно ортогональных направлений (оси X, Y и Z).

Документы

Описание типа

Методика поверки

Карточка СИ

Номер в госреестре	70886-18
Наименование СИ	Виброметры
Обозначение типа СИ	РСН 1026
Изготовитель	"PCH Engineering A/S", Дания
Год регистрации	2018
Срок свидетельства	23.04.2024
МПИ (интервал между поверками)	2 года
Стоимость поверки	Узнать стоимость
Описание типа	скачать
Методика поверки	скачать

Назначение

Описание

Принцип действия виброметров основан на преобразовании амплитуды колебаний объекта вдоль трех взаимно ортогональных направлений (оси X, Y и Z) в пропорциональный виброускорению электрический сигнал, последующей его обработке и сравнении измеренных значений с запрограммированными уставками.

Виброметры РСН 1026 представляют собой единый блок с заключенным в нем трехосевым акселерометром и микропроцессором DPS. Виброметры РСН 1026 подключаются к персональному компьютеру для управления виброметрами и визуализации измерительной информации.

Микропроцессор обеспечивает обработку поступающего от акселерометра сигнала и сравнение полученных значений с утавками.

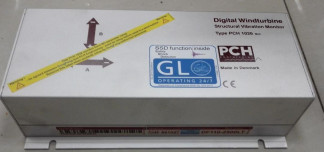

Общий вид виброметров РСН 1026, места пломбировки от несанкционированного доступа и место нанесения знака утверждения типа представлены на рисунке 1.

Программное обеспечение

Программное обеспечение (далее - ПО) предназначено для управления виброметрами и визуализации измерительной информации. ПО «CHT 1024» поставляется пользователю на CD диске.

Влияния ПО на метрологические характеристики отсутствует.

Защита программы от преднамеренного воздействия обеспечивается тем, что пользователь не имеет возможности изменять команды программы, обеспечивающие управление работой СИ и процессом измерений.

Защита программы от непреднамеренных воздействий обеспечивается функциями резервного копирования.

Защита программного обеспечения от непреднамеренных и преднамеренных изменений соответствует по Р 50.2.077-2014 уровню «средний».

Таблица 1 - Идентификационные данные автономного Г	[О
Идентификационные признаки	Значение
Идентификационное наименование ПО	CHT 1024
Номер версии (идентификационный номер) ПО	не ниже V 7.06
Цифровой идентификатор ПО	-
Другие идентификационные данные, если имеются	-

Технические характеристики

Таблица 2 - Метрологические и технические характеристики

Наименование характеристики	Значение
Диапазон измерений виброускорения по осям X, Y и Z, м/с2	от 0,2 до 60
Диапазон рабочих частот, Гц	от 0,5 до 100
Пределы допускаемой основной относительной погрешности измерений виброускорения в диапазонах рабочих амплитуд и частот по осям X, Y и Z, %	±10
Нормальные условия измерений: - температура окружающей среды, °С	от +15 до +25
Пределы допускаемой дополнительной относительной погрешности измерений виброускорения в диапазонах рабочих амплитуд и частот по осям X, Y и Z, вызванной изменением температуры окружающей среды от нормальных условий (от +15 до +25 °С) в диапазоне рабочих температур, %/ 1 °С	±0,01
Условия эксплуатации: -диапазон рабочих температур, °С	от -20 до +50
Напряжение питания постоянного тока, В	от 20 до 30
Масса, кг, не более	2
Габаритные размеры (длинахширинахвысота), мм, не более	265x130x66

Знак утверждения типа

наносится на титульный лист руководства по эксплуатации типографским способом. Комплектность средства измерений

Таблица 3 - Комплектность виброметров РСН 1026

Наименование	Обозначение	Кол-во	Примечание
Виброметр	РСН 1026	1 шт.	-
Диск с ПО	CHT 1024	1 шт.	-
Руководство по эксплуатации		1 экз.	-
Методика поверки	МП 204/3-32-2017	1 экз.	-

Поверка

осуществляется по документу МП 204/3-32-2017 «Виброметры РСН 1026. Методика поверки», утвержденному ФГУП «ВНИИМС» «11» декабря 2017 г.

Основные средства поверки:

Поверочная вибрационная установка 2-го разряда по ГОСТ Р 8.800-2012.

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых виброметров с требуемой точностью.

Знак поверки наносится на свидетельство о поверке.

Сведения о методах измерений

приведены в эксплуатационном документе.

Нормативные документы

ГОСТ Р 8.800-2012 ГСИ. Государственная поверочная схема для средств измерений виброперемещения, виброскорости и виброускорения в диапазоне частот от 0,1 до 20000 Гц. Техническая документация изготовителя «PCH Engineering A/S», Дания.
