| Номер в госреестре | 70895-18 |
| Наименование СИ | Резервуары стальные вертикальные цилиндрические |
| Обозначение типа СИ | РВС-700, РВС-1000, РВС-2000, РВС-3000 |
| Изготовитель | АО "Саханефтегазсбыт", г.Якутск |
| Год регистрации | 2018 |
| МПИ (интервал между поверками) | 5 лет |
| Описание типа | скачать |
| Методика поверки | скачать |
Резервуары стальные вертикальные цилиндрические РВС-700, РВС-1000, РВС-2000, РВС-3000 предназначены для измерения объема нефти и нефтепродуктов, а также для их приема, хранения и отпуска.
Тип резервуаров - стальные вертикальные цилиндрические, номинальной вместимостью 700 м3, 1000 м3, 2000 м3, 3000 м3.
Резервуары представляют собой стальную конструкцию, состоящую из цилиндрической стенки, днища и крыши.
Заполнение и выдача продукта осуществляются через приемно-раздаточные устройства, расположенные в нижней части резервуара.
Резервуары стальные вертикальные цилиндрические РВС-700 (№№ 13, 14, 16, 17, 18, 20, 21, 22, 23, 24, 38, 39, 58, 59), РВС-1000 (№№ 19, 27, 28, 40, 41, 42, 43, 45, 46, 47, 48, 50), РВС-2000 (№№ 78, 80, 81, 82, 83, 91, 92, 93, 94, 95, 96, 97, 98), РВС-3000 (№№ 99, 100, 101, 102, 103, 104, 105, 106, 107, 108, 109, 110, 111, 112, 113, 114, 115) расположены в парке «Усть-Куйгинская нефтебаза» АО «Саханефтегазсбыт», Республика Саха (Якутия), Усть-Янский район, п. Усть-Куйга, ул. Нефтяников.

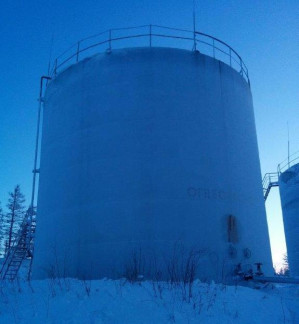

Общий вид резервуаров стальных вертикальных цилиндрических РВС-700, РВС-1000, РВС-2000, РВС-3000 представлен на рисунках: 1, 2, 3, 4.
Пломбирование резервуаров стальных вертикальных цилиндрических РВС-700, РВС-1000, РВС-2000, РВС-3000 не предусмотрено.
отсутствует.
Таблица 1 - Метрологические характеристики
| Наименование характеристики | Значение | |||
| РВС-700 | РВС-1000 | РВС-2000 | РВС-3000 | |
| Номинальная вместимость, м3 | 700 | 1000 | 2000 | 3000 |
| Пределы допускаемой относительной погрешности определения вместимости, % | ±0,20 | |||
Таблица 2 - Основные технические характеристики
| Наименование характеристики | Значение |
| РВС-700 РВС-1000 РВС-2000 РВС-3000 | |
| Условия эксплуатации: | |
| Температура окружающего о/~' воздуха, С | - 40 до +40 |
| Атмосферное давление, кПа | от 84,0 до 106,7 |
| Средний срок службы, лет, не менее | 30 |
наносится на титульный лист паспорта резервуара типографским способом.
Таблица 3 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Резервуар стальной вертикальный цилиндрический | РВС-700 | 14 шт. |
| Резервуар стальной вертикальный цилиндрический. Паспорт | РВС-700 | 14 экз. |
| Г радуировочная таблица | 14 экз. | |
| Резервуар стальной вертикальный цилиндрический | РВС-1000 | 12 шт. |
| Резервуар стальной вертикальный цилиндрический. Паспорт | РВС-1000 | 12 экз. |
| Г радуировочная таблица | 12 экз. | |
| Резервуар стальной вертикальный цилиндрический | РВС-2000 | 13 шт. |
| Резервуар стальной вертикальный цилиндрический. Паспорт | РВС-2000 | 13 экз. |
| Г радуировочная таблица | 13 экз. | |
| Резервуар стальной вертикальный цилиндрический | РВС-3000 | 17 шт. |
| Резервуар стальной вертикальный цилиндрический. Паспорт | РВС-3000 | 17 экз. |
| Г радуировочная таблица | 17 экз. |
осуществляется по документу ГОСТ 8.570-2000 ГСИ. Резервуары стальные вертикальные цилиндрические. Методика поверки.
Основные средства поверки:
- рулетка измерительная металлическая 2 класса точности Р30Н2Г, с верхним пределом измерений 30 м (регистрационный номер 55464-13);
- рулетка измерительная металлическая типа Р20У2К, с верхним пределом измерений 20 м (регистрационный номер 51171-12);
- толщиномер ультразвуковой А1207 (регистрационный номер 48244-11);
- нивелир электронный SDL30 (регистрационный номер 19368-06).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится в свидетельстве о поверке и в градуировочной таблице резервуара в месте подписи поверителя.
отсутствуют.
Нормативные документы, устанавливающие требования к резервуарам стальным вертикальным цилиндрическим РВС-700, РВС-1000, РВС-2000, РВС-3000
ГОСТ 31385-2016 Резервуары вертикальные цилиндрические стальные для нефти и нефтепродуктов. Общие технические условия
ГОСТ 8.570-2000 ГСИ. Резервуары стальные вертикальные цилиндрические. Методика поверки
ГОСТ 8.470-82 ГСИ. Государственная поверочная схема для средств измерений объема жидкости
