| Номер в госреестре | 70897-18 |
| Наименование СИ | Резервуары стальные горизонтальные цилиндрические |
| Обозначение типа СИ | РГС-20, РГС-50, РГС-60 |
| Изготовитель | АО "Саханефтегазсбыт", г.Якутск |
| Год регистрации | 2018 |
| МПИ (интервал между поверками) | 5 лет |
| Описание типа | скачать |
| Методика поверки | скачать |
Резервуары стальные горизонтальные цилиндрические РГС-20, РГС-50, РГС-60 предназначены для измерения объема нефти и нефтепродуктов, а также для их приема, хранения и отпуска.
Тип резервуаров - стальные горизонтальные цилиндрические, номинальной вместимостью 20 м3, 50 м3, 60 м3.
Резервуары представляют собой стальную конструкцию, состоящую из цилиндрической стенки и двух днищ.
Резервуары установлены на двух седловых опорах.
Резервуары стальные горизонтальные цилиндрические расположены в филиалах «Нагорнинская нефтебаза» АО «Саханефтегазсбыт».

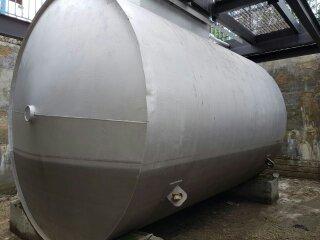

Общий вид резервуаров стальных горизонтальных цилиндрических РГС-20, РГС-50, РГС-60 представлен на рисунках: 1, 2, 3.
Таблица 1 - Месторасположение и заводские номера резервуаров
| Номер резервуара | Место расположения |
| 1 | 2 |
| Резервуары стальные горизонтальные цилиндрические РГС-20 | |
| 1, 2, 3, 4 | АЗС № 31, Республика Саха (Якутия), г. Нерюнгри, п. Серебряный Бор, 378 км автодороги «Лена» |
| Резервуары стальные горизонтальные цилиндрические РГС-50 | |
| 2, 3, 5 | АЗС № 33, Республика Саха (Якутия), п. Чульман, ул. Советская (394 км автодороги «Лена» + 750 м) |
| Резервуары стальные горизонтальные цилиндрические РГС-60 | |
| 1, 2, 3, 4, 5, 6, 7, 8, 9, 10, 11, 12, 13, 14, 15, 16, 17, 18, 19 | Парк, Республика Саха (Якутия), Нерюнгринский район, г. Нерюнгри, пр. Геологов, 4 |
| 1а, 2а, 3 а, 4а, 5 а, 6а | АЗС № 95, Республика Саха (Якутия), г. Нерюнгри, в 300 м от водогрейной котельной (южная объездная дорога автодороги «Лена») |
Пломбирование резервуаров стальных горизонтальных цилиндрических РГС-20, РГС-50, РГС-60 не предусмотрено.
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение | ||
| РГС-20 | РГС-50 | РГС-60 | |
| Номинальная вместимость, м3 | 20 | 50 | 60 |
| Пределы допускаемой относительной погрешности определения вместимости резервуара от 2 до 20 м при геометрическом методе, % | ±0,25 | ||
| Пределы допускаемой относительной погрешности определения вместимости резервуара от 9 до 50 м при геометрическом методе, % | ±0,25 | ||
| Пределы допускаемой относительной погрешности определения вместимости резервуара от 13 до 60 м при геометрическом методе, % | ±0,25 | ||
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение |
| РГС-20 РГС-50 РГС-60 | |
| Условия эксплуатации: | |
| Температура окружающего воздуха, оС | -40 до +40 |
| Атмосферное давление, кПа | от 84,0 до 106,7 |
| Средний срок службы, лет, не менее | 30 |
наносится на титульный лист паспорта резервуара типографским способом. Комплектность средства измерений
Таблица 4 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Резервуар стальной горизонтальный цилиндрический. | РГС-20 | 4 шт. |
| Резервуар стальной горизонтальный цилиндрический. Паспорт. | РГС-20 | 4 экз. |
| Г радуировочная таблица | 4 экз. | |
| Резервуар стальной горизонтальный цилиндрический. | РГС-50 | 3 шт. |
| Резервуар стальной горизонтальный цилиндрический. Паспорт. | РГС-50 | 3 экз. |
| Г радуировочная таблица | 3 экз. | |
| Резервуар стальной горизонтальный цилиндрический. | РГС-60 | 25 шт. |
| Резервуар стальной горизонтальный цилиндрический. Паспорт. | РГС-60 | 25 экз. |
| Г радуировочная таблица | 25 экз. |
осуществляется по документу ГОСТ 8.346-2000 «ГСИ. Резервуары стальные горизонтальные цилиндрические. Методика поверки».
Основные средства поверки:
- рулетка измерительная металлическая 2 класса точности Р30Н2Г, с верхним пределом измерений 30 м (регистрационный номер 55464-13);
- рулетка измерительная металлическая типа Р20У2К, с верхним пределом измерений 20 м (регистрационный номер 51171-12);
- толщиномер ультразвуковой А1207 (регистрационный номер 48244-11);
- нивелир электронный SDL30 (регистрационный номер 19368-06).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится в свидетельстве о поверке и в градуировочной таблице резервуара в месте подписи поверителя.
отсутствуют.
ГОСТ 17032-2010 Резервуары стальные горизонтальные для нефтепродуктов. Технические условия
РМГ 116-2011 ГСИ. Резервуары магистральных нефтепроводов и нефтебаз. Техническое обслуживание и метрологическое обеспечение в условиях эксплуатации
ГОСТ 8.346-2000 ГСИ. Резервуары стальные горизонтальные цилиндрические. Методика поверки
| Зарегистрировано поверок | 17 |
| Поверителей | 1 |
| Актуальность данных | 06.12.2024 |
