| Номер в госреестре | 70900-18 |
| Наименование СИ | Счетчики электрической энергии однофазные |
| Обозначение типа СИ | Альфа AS100 |
| Изготовитель | ООО "Эльстер Метроника", г.Москва |
| Год регистрации | 2018 |
| Срок свидетельства | 23.04.2024 |
| МПИ (интервал между поверками) | 16 лет |
| Описание типа | скачать |
| Методика поверки | скачать |
Счетчики электрической энергии однофазные Альфа AS100 (далее - счетчики) предназначены для измерений активной и реактивной электрической энергии прямого и обратного направлений по дифференцированным во времени тарифам в однофазных сетях переменного тока промышленной частоты.
Принцип действия счетчиков основан на измерении входных сигналов напряжения и силы тока с помощью аналого-цифровых преобразователей и их перемножении с последующей обработкой с помощью цифрового сигнального процессора. В качестве измерительного элемента тока используется шунт.
Конструктивно счетчики состоят из корпуса и двух крышек зажимов. В корпусе расположены печатные платы, индикатор ЖКИ, светодиодный индикатор LED, измерительные элементы, верхние и нижние зажимы. Верхняя и нижняя крышки зажимов при опломбировании предотвращают доступ к зажимным винтам силовых цепей.
В профиле нагрузки счетчики позволяют хранить данные об энергопотреблении и измеренных параметров сети, а также передавать измеренные или вычисленные параметры сети при использовании в составе автоматизированных систем контроля и учета электроэнергии (АСКУЭ) на диспетчерский пункт по контролю, учету и распределению электрической энергии.
Корпус счетчика выполнен неразъемным. Основание и крышка счетчика фиксируются расплавляемыми при изготовлении элементами. В корпусе имеется фиксатор для крепления на DIN-рейку.
Счетчики регистрируют события и сохраняют их в памяти с фиксацией даты и времени. Каждое событие классифицируются по принадлежности к группе и регистрируется в своем журнале событий.
Все параметры для ведения дифференцированных тарифов задаются программно.

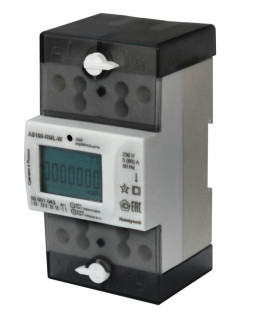

Общий вид средства измерений и схема пломбировки от несанкционированного доступа, обозначение места нанесения знака поверки представлены на рисунке 1.
Расшифровка условного обозначения счетчика - АS100-RМL-W
АS100 С К - RМ L - W
| Wi-Fi коммуникация_
Наличие профиля нагрузки
R - Измерение активной и реактивной энергии в одном направлении RA - Измерение активной и реактивной энергии в двух направлениях M - Измерение по модулю_
Силовое реле, контактор (опция)_
Измерение тока в нейтральном проводе (опция)_
Место установки пломбы с оттиском энергоснабжающей организации для защиты от несанкционированного доступа
Рисунок 1 - Общий вид счетчика и схема пломбировки от несанкционированного доступа
Встроенное ПО счетчика структурно разделено на метрологически значимую и метрологически незначимую части.
Метрологически незначимая часть содержит в себе прикладную и коммуникационную составляющую.
Возможны изменения только в прикладной и коммуникационной составляющих метрологически незначимой части программного обеспечения, при этом метрологически значимая часть остается неизменной. Предусмотрено разграничение прав доступа для перепрограммирования и настройки счетчика в соответствии с уровнями доступа при помощи ввода паролей.
Метрологические характеристики счетчиков нормированы с учетом влияния программного обеспечения.
Уровень защиты программного обеспечения «средний» в соответствии с Р 50.2.077-2014.
Таблица 1 - Идентификационные данные программного обеспечения
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | FW |
| Номер версии (идентификационный номер) ПО | FW 1.1.30 |
| Цифровой идентификатор ПО | 053D6F2F CABDDC4B2B38CC10DF2389EB F04E0FFE |
| Алгоритм вычисления цифрового идентификатора программного обеспечения | SHA1 |
Таблица 2 - Метрологические характеристики
| Класс точности: | |
| - по активной энергии ГОСТ 31819.21-2012 | 1 |
| - по реактивной энергии ГОСТ 31819.23-2012 | 2 |
| Номинальное напряжение ином, В | 230 |
| Рабочий диапазон напряжения, В | 230±46 |
| Базовый ток 1б, А | 5 |
| Максимальный ток 1макс, А | 60 |
| Стартовый ток | |
| - по активной энергии, А | 0,02 |
| - по реактивной энергии, А | 0,025 |
| Рабочий диапазон изменения частоты измерительной сети счетчика, Гц | 50±2,5 |
| Погрешность хода часов, с/сут, при +25 °С, при штатном электрическом питании и питании от батареи | ±0,5 |
Таблица 3 - Основные технические характеристики
| Постоянная счетчика: - по активной энергии, имп/(кВт-ч) - по реактивной энергии, имп/(квар-ч) | 2500 2500 |
| Полная мощность, потребляемая цепью напряжения, В-А, не более | 5 |
| Общее количество знаков индикатора | 7 |
| Число тарифов | до 4 |
| Количество тарифных зон в сутках | до 48 |
| Количество сезонов | до 12 |
| Интервалы усреднения профилей нагрузки, мин | 1, 5,10,15,30,60 |
| Г лубина хранения профилей нагрузки, сут, не более | 130 |
| Параметры Wi-Fi - протокол - диапазон частот, МГц - мощность излучения, мВт | 802.11 b/g/n от 2400 до 2462 100 |
| Самодиагностика счетчика | есть |
| Защита от несанкционированного доступа: - пароль счетчика - контроль снятия крышки зажимов - контроль снятия кожуха | есть есть есть |
| Длительность хранения информации при отключении питания в энергонезависимой памяти, лет, не более | 30 |
| Силовое реле (контактор) - максимальная сила тока размыкания, А - максимальное напряжение размыкания, В | 60 400 |
| Степень защиты ГОСТ 14254-2015 | IP51 |
| Габаритные размеры (длинахширинахвысота), мм, не более | 125x66x65 |
| Масса, кг, не более | 0,5 |
| Условия эксплуатации: - температура окружающей среды, °С - относительная влажность, %, не более: - атмосферное давление, кПа | от -40 до +70 от 0 до 98 от 60,0 до 106,7 |
| Средняя наработка до отказа, ч, не менее | 150000 |
| Средний срок службы, лет, не менее | 30 |
наносится на лицевую панель счетчика методом лазерной гравировки, на титульный лист формуляра и руководства по эксплуатации - типографским способом.
Таблица 4 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Счетчик электрической энергии однофазный | AS100 | 1 шт. |
| Пломба с проволокой | - | 2 компл. |
| Формуляр счетчика | ДЯИМ.411152.025.ФО | 1 экз. |
| Руководство по эксплуатации1 | ДЯИМ.411152.025.РЭ | 1 экз. |
| Методика поверки1) | РТ-МП-5119-551-2018 | По договоренности с заказчиком |
| Программное обеспечение (ПО)1) | AS100SET | 1 шт. |
| Упаковочная тара | - | 1 шт. |
| Примечание: 1) Допускается комплектование и передача руководства по эксплуатации (РЭ) и документа на методику поверки на электронном носителе совместно с ПО, поставляется один CD-диск на партию счетчиков в 10 штук; а также размещение ПО и РЭ на сайте производителя. | ||
осуществляется по документу РТ-МП-5119-551-2018 «ГСИ. Счетчики электрической энергии однофазные Альфа AS100. Методика поверки», утвержденному ФБУ «Ростест-Москва» 30 января 2018 г.
Основные средства поверки:
- установка для поверки электросчетчиков MTE (регистрационный номер в Федеральном информационном фонде 17750-08);
- установка для проверки электрической безопасности GPI-725 (регистрационный номер в Федеральном информационном фонде 19971-00);
- устройства синхронизации времени УСВ-3 (регистрационный номер в Федеральном информационном фонде 64242-16).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки, в виде оттиска поверительного клейма, наносится в соответствующем разделе формуляра и на корпус счетчика в виде пломбы.
приведены в эксплуатационном документе.
ГОСТ 31818.11-2012 (IEC 62052-11:2003) Аппаратура для измерения электрической энергии переменного тока. Общие требования. Испытания и условия испытаний. Часть 11: Счетчики электрической энергии
ГОСТ 31819.21-2012 (IEC 62053-21:2003) Аппаратура для измерения электрической энергии переменного тока. Частные требования. Часть 21. Статические счетчики активной энергии классов точности 1 и 2
ГОСТ 31819.23-2012 (IEC 62053-23:2003) Аппаратура для измерения электрической энергии переменного тока. Частные требования. Часть 23. Статические счетчики реактивной энергии
ТУ 26.51.63-026-29056091-2017 Счетчики электрической энергии однофазные Альфа AS100. Технические условия
