| Номер в госреестре | 70901-18 |
| Наименование СИ | Трансформаторы напряжения |
| Обозначение типа СИ | SVS |
| Изготовитель | "Trench Germany GmbH", Германия |
| Год регистрации | 2018 |
| Срок свидетельства | 23.04.2024 |
| МПИ (интервал между поверками) | 8 лет |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
| Методика поверки | скачать |
Трансформаторы напряжения SVS (далее - трансформаторы) предназначены для применения в электрических цепях переменного тока частотой 50 или 60 Гц с номинальными напряжениями от 0,23 до 750 кВ включительно с целью передачи сигнала измерительной информации приборам измерения, защиты, автоматики, сигнализации и управления.
Принцип действия трансформаторов основан на преобразовании посредством электромагнитной индукции переменного тока одного напряжения в переменный ток другого напряжения при неизменной частоте и без существенных потерь мощности.
Трансформаторы имеют одну первичную обмотку и до четырех вторичных обмоток -измерительных и/или защитных. Высоковольтная изоляция внутри трансформатора напряжения обеспечивается за счет заполнения элегазом.
Трансформаторы выпускаются в следующих модификациях SVS 123, SVS 245, SVS 362, SVS 550, SVS 800, которые отличаются наибольшими рабочими напряжениями, габаритными размерами и массой.
Крышка контактной коробки пломбируется для предотвращения несанкционированного доступа.

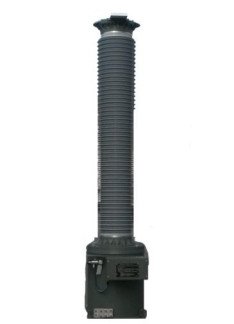

Общий вид трансформаторов напряжения и схема пломбировки от несанкционированного доступа приведены на рисунке 1.
Общий вид трансформаторов Общий вид трансформаторов напряжения SVS 245 напряжения SVS 362
отсутствует.
Таблица 1 - Метрологические характеристики
| Характеристика | Значение | ||||
| SVS 123 | SVS 245 | SVS 362 | SVS 550 | SVS 800 | |
| Номинальное напряжение первичной обмотки, кВ | 110/V3 | 220/V3 | 330/V3 | 500/V3 | 750/V3 |
| Наибольшее рабочее напряжение, кВ | 126 | 252 | 363 | 525 | 787 |
| Номинальные напряжения вторичных обмоток, В | 100/V3, 100/3, 100 | ||||
| Класс точности: - основных вторичных обмоток - дополнительных вторичных обмоток | 0,1; 0,2; 0,5; 1,0; 3,0 3Р, 6Р | ||||
| Номинальная мощность основных вторичных обмоток, ВА | 10, 15, 25, 30, 50, 75, 100, 125, 150, 200, 250, 300, 400, 500, 600, 800, 1000, 1200, 1600, 2000 | ||||
| Номинальная мощность дополнительных вторичных обмоток, ВА | 10, 15, 25, 30, 50, 75, 100, 125, 150, 200, 250, 300, 400, 500, 600, 800, 1000, 1200, 1600, 2000 | ||||
| Предельная мощность, ВА | 3000 | ||||
| Номинальная частота, Гц | 50, 60 | ||||
Таблица 2 - Основные технические характеристики
| Характеристика | Значение | ||||
| SVS 123 | SVS 245 | SVS 362 | SVS 550 | SVS 800 | |
| Габаритные размеры, мм, не более (длинахширинахвысота) | 2150*450* 450 | 3685*600* 600 | 5440*900* 900 | 5940*900* 900 | 9400*1250 *1250 |
| Масса, кг, не более | 330 | 720 | 1510 | 1840 | 3570 |
| Климатическое исполнение и категория размещения по ГОСТ 15150-69 | У1, УХЛ1 | ||||
наносится на титульный лист паспорта трансформатора, а также на паспортную табличку трансформатора типографским способом.
Таблица 3 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Трансформатор напряжения | SVS | 1 шт. |
| Паспорт | - | 1 экз. |
| Руководство по эксплуатации | - | 1 экз |
осуществляется по ГОСТ 8.216-2011 «ГСИ. Трансформаторы напряжения. Методика поверки». Основные средства поверки:
- трансформаторы напряжения измерительные эталонные NVDD, NVOD, NVOS, NVRD (регистрационный номер в Федеральном информационном фонде 32397-12);
- делители напряжения составные ДН-750пт (регистрационный номер в Федеральном информационном фонде 66300-16);
- приборы сравнения КНТ-05 (регистрационный номер в Федеральном информационном фонде 37854-08);
- приборы сравнения КНТ-03 (регистрационный номер в Федеральном информационном фонде 24719-03);
- магазины нагрузок МР 3025 (регистрационный номер в Федеральном информационном фонде 22808-07).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки, в виде оттиска поверительного клейма, наносится на свидетельство о поверке.
приведены в эксплуатационном документе.
ГОСТ 1983-2015 Трансформаторы напряжения. Общие технические условия Техническая документация изготовителя «Trench Germany GmbH»
