Термометры сопротивления эталонные ЭТС-100М, 70903-18

Термометры сопротивления эталонные ЭТС-100М, исполнений ЭТС-100М1, ЭТС-100М2, ЭТС-100М3 - рабочие эталоны 2-го, 3-его разряда согласно ГОСТ 8.558-2009 предназначены для измерений температуры жидких и газообразных сред при поверке и калибровке средств измерений температуры.

Документы

Описание типа

Методика поверки

Карточка СИ

Номер в госреестре	70903-18
Наименование СИ	Термометры сопротивления эталонные
Обозначение типа СИ	ЭТС-100М
Изготовитель	Индивидуальный предприниматель Лебедева (ИП Лебедева), г. Санкт-Петербург
Год регистрации	2018
Срок свидетельства	23.04.2028
МПИ (интервал между поверками)	2 года
Стоимость поверки	Узнать стоимость
Описание типа	скачать
Методика поверки	скачать

Назначение

Описание

Принцип действия термометров сопротивления (ТС) заключается в использовании температурной зависимости электрического сопротивления платины. Основной частью термометра является чувствительный элемент, состоящий из платиновой проволоки, спирально уложенной в четырехканальную керамическую трубку. К концам проволоки чувствительного элемента приварены отрезки платинородиевой проволоки, и выводы из алюмелевой проволоки, изолированные кварцевой соломкой. Между выводами проложена кремнийорганическая вата. Корпус термометра изготовлен из нержавеющей стали.

Исполнения термометров различаются метрологическими характеристиками.

Общий вид средства измерений представлен на рисунке 1.

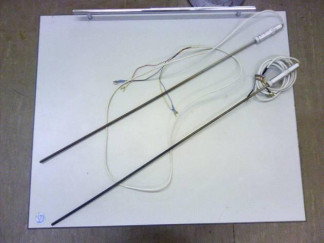

Рисунок 1 - Общий вид ТС

Программное обеспечение

отсутствует.

Технические характеристики

Таблица 1 - Метрологические характеристики

Наименование характеристики	Значение
Исполнения	ЭТС-100М1	ЭТС-100М3	ЭТС-100М2
Диапазон измерений температуры, °С	от-196 до +660,323	от -196 до +419,527
Номинальное сопротивление при 0 °С, Ом	100±0,5
Нестабильность термометров в тройной точке воды после отжига при температуре на 10 °С выше верхнего предела измерений, °С, не более	±0,01	±0,01	±0,005

Наименование характеристики	Значение
Исполнения	ЭТС-100М1	ЭТС-100М3	ЭТС-100М2
Отношение WGa сопротивления термометров при температуре плавления галлия к их сопротивлению в тройной точке воды, не менее	1,11795
Доверительные границы абсолютной погрешности при вероятности 0,95, °С, не более при температуре: -196 °С	±0,05		±0,03
+0,01 °С	±0,02		±0,01
+231,928 °С	±0,04		±0,02
+419,527 °С	±0,07		±0,02
+660,323 °С	±0,15	-	-
Электрическое сопротивление изоляции между выводами и корпусом термометров при температуре окружающей среды от +18 до +22 °С и относительной влажности воздуха от 50 до 80 %, МОм, не менее	100

Таблица 2 - Основные технические характеристики

Наименование характеристики	Значение
Г абаритные размеры, мм, не более
диаметр защитной трубки	5
диаметр головки термометра	14
длина монтажной части	550
Масса, г, не более	100
Условия эксплуатации:
температура окружающего воздуха, °С	от +18 до +22
относительная влажность воздуха, %	от 50 до 80
атмосферное давление, кПа	от 97,3 до 105,3
Условия транспортирования:
температура окружающего среды, °С	от -50 до +50
относительная влажность воздуха, %	до 80
атмосферное давление, кПа	от 97,3 до 105,3
Средняя наработка на отказ, ч	1000
Средний срок службы, лет	5

Знак утверждения типа

наносится на титульный лист руководства по эксплуатации типографическим способом. Комплектность средства измерений

Таблица 3 - Комплектность ЭТС-100М

Наименование	Обозначение	Количество
Термометр сопротивления эталонный	ЭТС-100М	1 шт.
Руководство по эксплуатации	РЭ	1 экз.
Методика поверки	МП 2411-0153-2018	1 экз.
Паспорт	ПС	1 экз.

Поверка

осуществляется по документу МП 2411-0153-2018 «Термометры сопротивления эталонные ЭТС-100М. Методика поверки», утвержденному ФГУП «ВНИИМ им. Д.И. Менделеева» 09 февраля 2018 г.

Основные средства поверки:

- Аппаратура для воспроизведения реперных точек по ГОСТ 8.558-2009, диапазон воспроизведения температуры от 0 до плюс 660,323 °С, доверительная погрешность (Р=0,95) от 0,002 до 0,06 °С:

Ампулы реперных точек: тройной точки воды (ТТВ), погрешность ±0,5 мК; галлия (Ga), погрешность ±1,0 мК; олова (Sn), погрешность ±10,0 мК; цинка (Zn), погрешность ±20,0 мК; алюминия (Al), погрешность ±50,0 мК;

- Сосуд Дьюара, заполненный жидким азотом. Диапазон температуры от минус 219 до минус 196 °С. Нестабильность температуры за время измерения не более ±0,003 °С;

- Термометр эталонный 1-го разряда типа ЭТС-25, регистрационный номер в Федеральном информационном фонде 19484-09. Диапазон температуры минус 196 до 0 °С, погрешность ±0,01 °C;

- Измеритель температуры многоканальный прецизионный МИТ 8 модификации МИТ 8.15, регистрационный номер в Федеральном информационном фонде 19736-11, погрешность ±(0,002±3 • 10-6^t) °C в диапазоне от минус 200 до плюс 750 °C;

- Мегаомметр типа Е6-24, регистрационный номер в Федеральном информационном фонде 47135-11, измерение сопротивления от 0,01 до 999 МОм, ±(3 % от показаний + 3 ед. мл. разряда).

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых термопреобразователей сопротивления с требуемой точностью.

Знак поверки наносится на свидетельство о поверке и/или в паспорт.
