| Номер в госреестре | 70905-18 |
| Наименование СИ | Трансформаторы тока |
| Обозначение типа СИ | ТВГ-110-0,5S |
| Изготовитель | ЗАО "Энергомаш (Екатеринбург) - Уралэлектротяжмаш", г.Екатеринбург |
| Год регистрации | 2018 |
| МПИ (интервал между поверками) | 8 лет |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
| Методика поверки | скачать |
Трансформаторы тока ТВГ-110-0,58 (далее - трансформаторы), предназначены для масштабного преобразования силы тока высокого фазного напряжения в силу тока, пригодную для передачи сигналов измерительной информации измерительным приборам в электросетях переменного тока промышленной частоты.
Принцип действия трансформаторов основан на явлении взаимной индукции. Первичной обмоткой трансформаторов является токоведущая шина высоковольтного ввода выключателя.
Трансформаторы состоят из тороидального магнитопровода, выполненного из трансформаторной стали. Магнитопровод изолирован. Поверх изоляции на магнитопровод уложены витки из медного провода по всей длине окружности в несколько слоев. На магнитопровод устанавливаются опорные накладки из изоляционного материала с целью исключения механических воздействий на медный провод. Трансформаторы имеют четыре вторичных обмотки.
Используются как встроенные измерительные трансформаторы тока на вводах выключателей.
Последний виток намотки внешней изоляции пломбируется для предотвращения несанкционированного доступа.

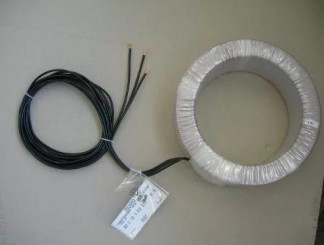

Общий вид средства измерений приведен на рисунке 1.
■*Г7
А
Таблица 1 - Метрологические характеристики
| Параметр | Значения |
| Номинальное напряжения UHOM, кВ | 110 |
| Наибольшее рабочее напряжение, кВ | 126 |
| Номинальная частота переменного тока fHOM, Гц | 50 |
| Номинальные первичные токи IiHOM, А | 300; 200; 150; 75 |
| Номинальный вторичный ток, А | 1 |
| Класс точности вторичных обмоток | 0,5S |
| Номинальная мощность вторичных обмоток, В-А - И1-И5 | 30 |
| - И1-И4 | 15 |
| - И1-И3 | 5 |
| - И1-И2 | 1 |
| Значение номинального коэффициента безопасности приборов КБном, вторичной обмоток для измерений и учета, не более для обмоток И1-И5, И1-И4, И1-И3 | 10 |
| для обмотки И1-И2 | 30 |
Таблица 2 - Основные технические характеристики
| Наименование характеристики | Значения |
| Габаритные размеры трансформатора, мм, не более - диаметр внутренний/внешний | 260/330 |
| - высота | 106 |
| Масса, кг, не более | 20 |
| Условия эксплуатации: | |
| о/"ч - температура окружающей среды, С | от -40 до +50 |
| Средний срок службы, лет Средняя наработка на отказ не менее, ч | 25 220000 |
наносится на эксплуатационную документацию типографским способом. Комплектность средства измерений
Таблица 3 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Трансформатор тока (зав. №№ 856-10, 857-10, 858-10, 859-10, 860-10, 861-10). | ТВГ-110-0^ | 6 шт. |
| Паспорт | 6 шт. |
осуществляется по документу ГОСТ 8.217-2003 «Государственная система обеспечения единства измерений. Трансформаторы тока. Методика поверки».
Основные средства поверки:
Рабочий эталон 2-го разряда по ГОСТ Р 8.859-2013 (трансформатор тока измерительный лабораторный ТТИ-5000.51);
Прибор сравнения КНТ-05, регистрационный номер в Федеральном информационном фонде 37854-08;
Магазин нагрузок МР 3027, регистрационный номер в Федеральном информационном фонде 34915-07.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
приведены в эксплуатационном документе.
Нормативные документы, устанавливающие требования к трансформаторам тока TBr-110-0,5S
ГОСТ 7746-2015 Трансформаторы тока. Общие технические условия ГОСТ Р 8.859-2013 Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений коэффициента и угла масштабного преобразования синусоидального тока
