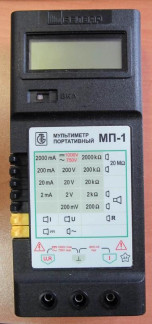

Мультиметры портативные МП-1, 70906-18

Наименование характеристики

Значение

Диапазон измерений напряжения постоянного тока

от 0,5 мВ до 1000 В

Пределы измерения напряжения постоянного тока

200 мВ;

2, 20, 200, 1000 В

Пределы допускаемой основной относительной погрешности измерения напряжения постоянного тока на пределе измерений,%: 200 мВ; 2, 20, 200 В 1000 В

±[0,25 + 0,15(Ик /U - 1)] ±[0,4 + 0,3-(UK /U - 1)]

Диапазон измерений среднего квадратического значения напряжения переменного тока синусоидальной формы

от 1 мВ до 750 В

Пределы измерения среднего квадратического значения напряжения переменного тока синусоидальной формы

200 мВ;

2, 20, 200, 750 В

Диапазон частот на пределе измерений среднего квадратического значения напряжения переменного тока синусоидальной формы: 200 мВ; 2 В 20, 200, 750 В

от 20 Гц до 20 кГц; от 20 Гц до 1 кГц.

Пределы допускаемой основной относительной погрешности измерения среднего квадратического значения напряжения переменного тока синусоидальной формы

приведены в таблице 2

Предел

изме

рений

Пределы допускаемой основной относительной погрешности ±5, %, в диапазоне

частот

от 20 до 40 Гц

св. 40 до 60 кГц

св. 60 Гц до 1 кГц

св. 1 до 5 кГц

св. 5 до 10 кГц

св. 10 до 20 кГц

200 мВ

4+2-(Uk /U-1)

1+0,5(Uk /U-1)

5+2,5-(Uk /U-1)

10+3(Uk /U-1)

15+7-(Uk/U-1)

2 В

20 В

1,5+0,5(

Uk /u-1)

не нормируются

200 В

2+0,5-(Uk /U-1)

5+1-(Uk /U-1)

750 В

8+4(Uk /U-1)

3,5+1-(Uk /U-1)

15+1(Uk /U-1)

Наименование характеристики

Значение

Диапазон измерений силы постоянного тока, мА

от 0,2 до 2000

Пределы измерений силы постоянного тока, мА

2, 20, 200, 2000

Пределы допускаемой основной относительной погрешности измерения силы постоянного тока, %

±[0,4 + 0,1(Ik /I - 1)]

Диапазон измерений среднего квадратического значения силы переменного тока синусоидальной формы, мА

от 0,2 до 2000

Пределы измерений среднего квадратического значения силы переменного тока синусоидальной формы, мА

2, 20, 200, 2000

Диапазон частот измерения среднего квадратического значения силы переменного тока синусоидальной формы

от 40 Гц до 1 кГц

Пределы допускаемой основной относительной погрешности на пределе измерений среднего квадратического значения силы переменного тока синусоидальной формы, в диапазоне частот, %:

-    2 мА, от 40 до 60 Гц;

-    20 мА, от 40 до 450 Гц;

-    200, 2000 мА, от 40 Гц до 1 кГц

±[2 + 1(Ik /I - 1)] ±[1 + 0,5(Ik/I - 1)] ±[1,5 + 0,5(Ik/I - 1)]

Диапазон измерений сопротивления постоянному току

от 1 Ом до 20 МОм

Пределы измерений сопротивления постоянному току

200 Ом;

2, 20, 200, 2000 кОм; 20 МОм

Пределы допускаемой основной относительной погрешности на пределе измерений сопротивления постоянному току, %:

-    200 Ом;

-    2, 20, 200 кОм;

-    2000 кОм;

-    20 МОм

±[1+0,5(Rk /R-1)] ±[0,2 + 0,1(Rk /R - 1)] ±[0,4 + 0,3(Rk /R - 1)] ±[1,3 + 0,5(Rk /R - 1)]

Рабочие условия эксплуатации:

-    температура окружающего воздуха, °С;

-    относительная влажность окружающего воздуха при +25 °С, %

от +10 до +35 до 80

Пределы допускаемой дополнительной относительной погрешности при изменении температуры окружающего воздуха на каждые 10 °С в диапазоне рабочих температур, %

±2-5, где 5 - предел допускаемой основной относительной погрешности.

Примечания:

1.    Uk, Ik, Rk - конечное значение установленного предела измерений напряжения (мВ, В), тока (мА), сопротивления (Ом, кОм, МОм).

2.    U, I, R - значение измеряемой величины напряжения (мВ, В), тока (мА), сопротивления (Ом, кОм, МОм).

Наименование характеристики

Значение

Питание от автономного источника (2 элемента АА) напряжением, В

от 2,7 до 3,3

Потребляемый ток, мА, не более

25

Время восстановления рабочего состояния, мин. не более

60

Г абаритные размеры, мм, не более

190*84x37

Масса (без элементов питания), кг, не более

0,35

Условия транспортирования:

-    температура окружающего воздуха, °С

-    относительная влажность окружающего воздуха при +35 °С, %

от -50 до +50 до 98

Средняя наработка на отказ, ч, не менее

10000

Средний срок службы, лет, не менее

15

Наименование, тип

Обозначение

Количество

Примечание

Мультиметр портативный МП-1

УШЯИ.411182.012

1

Кабель «К1»

УШЯИ.685611.053

1

Красный

Кабель «К2»

УШЯИ.685611.053-01

1

Черный

Щуп

Тг6.360.003

2

Руководство по эксплуатации

УШЯИ.411182.012 РЭ

1

Методика поверки

УШЯИ.411182.012 МП (МРБ МП.2733-2017)

1

По отдельному запросу

Упаковка

УШЯИ.305642.001

1
