Установки высоковольтные измерительные (испытательные) УПУ-22, 70910-18

70910-18
Установки высоковольтные измерительные (испытательные) УПУ-22 (далее - установки) предназначены для испытания электрической прочности изоляции напряжением постоянного или переменного тока, для измерения тока утечки изоляции испытываемых объектов по постоянному току, а также для измерения сопротивления защитного заземления с использованием встроенного регулируемого источника переменного тока.
Карточка СИ
Номер в госреестре 70910-18
Наименование СИ Установки высоковольтные измерительные (испытательные)
Обозначение типа СИ УПУ-22
Изготовитель ОАО "Минский научно-исследовательский приборостроительный институт" (МНИПИ), Беларусь, г.Минск
Год регистрации 2018
Срок свидетельства 03.06.2021
МПИ (интервал между поверками) 1 год
Описание типа скачать
Методика поверки скачать

Назначение

Установки высоковольтные измерительные (испытательные) УПУ-22 (далее - установки) предназначены для испытания электрической прочности изоляции напряжением постоянного или переменного тока, для измерения тока утечки изоляции испытываемых объектов по постоянному току, а также для измерения сопротивления защитного заземления с использованием встроенного регулируемого источника переменного тока.

Описание

Установки представляют собой регулируемый высоковольтный источник напряжения постоянного и переменного тока со встроенными измерителями.

Принцип действия установок основан на преобразовании напряжения переменного тока 230 В от сети питания через повышающий трансформатор в напряжение постоянного и переменного тока, регулируемое автотрансформатором.

Измерение сопротивления осуществляется с помощью встроенного измерителя сопротивления и регулируемого источника переменного тока.

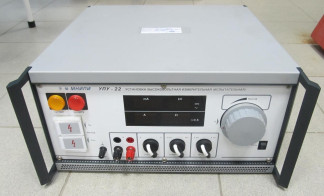

Установки применяются при производстве и испытаниях радио- и электротехнической продукции на предприятиях, в испытательных центрах и лабораториях, ремонтных мастерских. Фотография общего вида установки приведена на рисунке 1.

Схема пломбирования установки от несанкционированного доступа с указанием мест нанесения знака поверки и оттисков клейм ОТК приведена на рисунках 2 и 3.

Место нанесения знака поверки

Место

нанесения оттиска клейма ОТК

Рисунок 2 - Место нанесения знака поверки и оттиска клейма ОТК

(вид установки сзади)

Технические характеристики

приведены в таблицах 1 и 2.

Таблица 1 - Метрологические характеристики

Наименование характеристики

Значение

Диапазоны установки и воспроизведения выходного напряжения постоянного и переменного тока, кВ

от 0 до 2 от 0 до 5

Пределы допускаемой приведённой погрешности при установке и воспроизведении выходного напряжения постоянного и переменного тока, %

±3,0

Диапазон измерений тока утечки, мА

от 0,05 до 20,00

Пределы допускаемой приведённой погрешности при измерении тока утечки, %

±10,0

Диапазон воспроизведения силы переменного тока (для встроенного источника), А

от 10 до 25

Пределы допускаемой приведённой погрешности при воспроизведении силы переменного тока (для встроенного источника), %

±5,0

Диапазон измерений сопротивления защитного заземления при токе 25 А частотой 50 Гц, Ом

от 0,01 до 0,10

Пределы допускаемой приведённой погрешности при измерении сопротивления защитного заземления, %

±5,0

Амплитудное значение пульсации напряжения постоянного тока относительно установленного выходного напряжения 5 кВ на холостом ходу, %, не более

±5,0

Диапазон срабатывания тока защиты, мА

от 101 до 140

Время пропадания выходного напряжения при срабатывании защиты, с, не более

1,0

Таблица 2 - Технические характеристики

Наименование характеристики

Значение

Мощность, потребляемая установкой от сети переменного тока напряжением 230 В частотой 50 Гц, В-А, не более

700

Рабочие условия применения:

-    температура окружающего воздуха, °С

-    максимальная относительная влажность воздуха при температуре +25 °С, %

-    атмосферное давление, кПа

от +10 до +35 80

от 84,0 до 106,7

Условия транспортирования:

-    температура окружающего воздуха, °С

-    максимальная относительная влажность воздуха при температуре +25 °С, %

-    атмосферное давление, кПа

от -50 до + 50 95

от 84,0 до 106,7

Время установления рабочего режима, мин., не более

5

Средняя наработка на отказ, ч, не менее

5000

Средний срок службы, лет, не менее

5

Среднее время восстановления работоспособности, ч, не более

4

Наименование характеристики

Значение

Масса, кг, не более

35

Габаритные размеры (д*в*ш), мм, не более

480x220x460

Степень защиты оболочки по ГОСТ 14254-2015

IP20

Знак утверждения типа

наносится на эксплуатационную документацию типографским способом.

Комплектность

Комплектность установок приведена в таблице 3.

Таблица 3 - Комплектность

Наименование

Обозначение

Количество

Установка высоковольтная измерительная (испытательная) УПУ-22

УШЯИ.441329.015

1

Комплект монтажных частей для

подключения установки к испытываемым

объектам и к сети переменного тока:

- кабель

УШЯИ.685641.009

1

- кабель

УШЯИ.685641.012

1

- кабель КИ

УШЯИ.685611.260

1

- кабель КН

УШЯИ.685641.014

1

- шнур соединительный SCZ-1

-

1

Вставка плавкая ВП2Б-1В 5,0 А F

0Ж0.481.005 ТУ

2

Комплект упаковки

УШЯИ.305646.092

1

УШЯИ.305642.193

1

Руководство по эксплуатации

УШЯИ.441329.015 РЭ

1

Методика поверки

УШЯИ.441329.015 МП

1

(МРБ МП.1533-2006)

Поверка

осуществляется по документу УШЯИ.441329.015 МП (МРБ МП.1533-2006) «Установка высоковольтная измерительная (испытательная) УПУ-22. Методика поверки», утвержденному Республиканским унитарным предприятием «Белорусский государственный институт метрологии» (РУП «БелГИМ») 16.04.2006 г.

Основные средства поверки:

установка поверочная универсальная УППУ-МЭ (регистрационный номер в Федеральном информационном фонде 57346-14);

частотомер электронно-счетный Ч3-54 (регистрационный номер в Федеральном информационном фонде 5480-76).

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик, поверяемых СИ с требуемой точностью.

Знак поверки в виде оттиска поверительного клейма наносится на заднюю панель корпуса установки в местах крепления панели, в руководство по эксплуатации и в свидетельство о поверке.

Сведения о методах измерений

приведены в эксплуатационном документе.

Нормативные документы

ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия.

ГОСТ 15150-69 Машины, приборы и другие технические изделия. Исполнения для различных климатических районов. Категории, условия эксплуатации, хранения и транспортирования в части воздействия климатических факторов внешней среды.

ГОСТ 12.2.091-2012 Безопасность электрических контрольно-измерительных приборов и лабораторного оборудования.

ТУ BY 100039847.068-2006 Установка высоковольтная измерительная (испытательная) УПУ-22. Технические условия.
