| Номер в госреестре | 70911-18 |
| Наименование СИ | Спектрометры лазерно-искровые эмиссионные |
| Обозначение типа СИ | "ЭЛАНИК" |
| Изготовитель | Общество с ограниченной ответственностью "Лазер-экспорт" (ООО "Лазер-экспорт"), г. Москва |
| Год регистрации | 2018 |
| Срок свидетельства | 23.04.2029 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Спектрометры лазерно-искровые эмиссионные «ЭЛАНИК» предназначены для измерений массовой доли химических элементов в металлах и сплавах в соответствии с аттестованными методами (методика), измерений (при использовании в сфере государственного регулирования обеспечения единства измерений).
Принцип действия спектрометров лазерно-искровых эмиссионных «ЭЛАНИК» основан на методе эмиссионного автоматического спектрального анализа излучения плазмы исследуемого образца, полученной с помощью лазерной абляции.
Лазерный луч фокусируется на поверхности образца, что приводит к возникновению плазмы. Спектральный состав излучения плазмы определяется химическим составом исследуемой пробы.
Спектрометры состоят из лазерного источника возбуждения спектра, оптической системы, автоматизированной системы управления и регистрации и встраиваемой аккумуляторной батареи. Источником лазерного излучения является импульсный YAG лазер.
Оптическая схема, предназначенная для анализа и регистрации спектра эмиссионного светового потока, включает дифракционную решетку и регистрирующую систему. Способ регистрации - параллельный.
Анализатор поставляется со встроенной библиотекой марок сплавов.

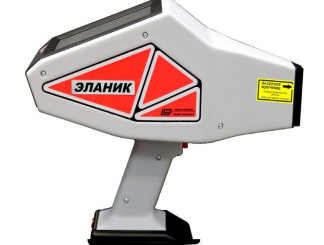

Пломбирование спектрометров лазерно-искровых эмиссионных «ЭЛАНИК» осуществляется защитными наклейками на винтах корпуса, фиксирующими вскрытие спектрометра. Места пломбировка на Рисунке 1: 1 - на корпусе под выходным окном, 2 - в нижней части - слева и справа батарейного отсека.
Программное обеспечение идентифицируется при выборе пункта меню «Настройки» -«Сведения об анализаторе». На экран выводится информация об идентификационном наименовании ПО и номер версии ПО. Программное обеспечение осуществляет обработку сигналов и производит расчет содержания элементов.
Метрологически значимая часть ПО СИ и измеренные данные защищены с помощью специальных средств защиты. Конструктивно спектрометры имеют защиту программного обеспечения от преднамеренных или непреднамеренных изменений, реализованную изготовителем на этапе производства путем установки системы защиты микроконтроллера от чтения и записи.
Таблица 1 - Идентификационные данные программного обеспечения
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | Elanik |
| Номер версии (идентификационный номер) ПО | не ниже 1.0.0 |
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение |
| Диапазон определяемых элементов | от Li до Bi |
| Диапазон показаний, % массовой доли | от 0,001 до 99,9 |
| Диапазон измерений, % массовой доли | от 0,060 до 35,0 |
| Пределы допускаемой относительной погрешности измерений, %: - в диапазоне от 0,10 до 0,20 % массовой доли включ. | ±50 |
| - в диапазоне св. 0,20 до 0,50 % массовой доли включ. | ±40 |
| - в диапазоне св. 0,50 до 2,00 % массовой доли включ. | ±20 |
| - в диапазоне св. 2,00 до 35,0 % массовой доли | ±10 |
Таблица 3 - Метрологические характеристики для углеродистых сталей
| Определяемый элемент в углеродистых сталях | Диапазон измерений, % массовой доли | Пределы допускаемой абсолютной погрешности измерений, % массовой доли | Среднеквадратическое отклонение (СКО) измерений, % массовой доли |
| Углерод, никель, хром, марганец, кремний, медь, алюминий, титан | от 0,06 до 0,08 включ. | ±0,04 | 0,03 |
| св. 0,08 до 0,20 включ. | ±0,05 | 0,04 | |
| св. 0,20 до 0,50 включ. | ±0,08 | ||
| св. 0,50 до 1,0 включ. | ±0,12 | 0,06 | |
| св. 1,0 до 2,0 включ. | ±0,25 | 0,09 |
Таблица 4 - Основные технические характеристики
| Наименование характеристики | Значение |
| Длина волны излучения, мкм | от 1 до 1,1 |
| Класс опасности по СанПиН 2.2.4.3359-2016 | 3R |
| Габаритные размеры (длинахвысотахширина), мм, не более | 300х309х110 |
| Наименование характеристики | Значение |
| Масса, кг | 2,3 |
| Напряжение постоянного тока от аккумулятора, В | 7,2 |
| Емкость аккумуляторной батареи, мА-ч | 5000 |
| Условия эксплуатации: - температура окружающей среды, °С - относительная влажность воздуха при температуре +25 °С, %, не более - атмосферное давление, кПа | от +5 до +40 (без термочехла) от -20 до +40 (с термочехлом) 90 от 84,0 до 106,7 |
| Средняя наработка на отказ, ч, не менее | 15000 |
| Срок службы, лет | 5 |
наносится на каждый экземпляр спектрометра в виде наклейки, а также на титульный лист руководства по эксплуатации типографским способом.
Таблица 5 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Спектрометр лазерно-искровой эмиссионный | «ЭЛАНИК» | 1 шт. |
| Аккумуляторы литий-ионные | Тип 26650 | 6 шт. |
| Сетевой адаптер | LX.LANA.ADP.1781 | 1 шт. |
| Стилус | - | 1 шт. |
| Рекалибровочный образец | - | 1 шт. |
| Зарядное устройство | 1 шт. (по согласованию с заказчиком) | |
| Транспортировочный противоударный кейс | 1 шт. | |
| Сменное выходное окно | - | 1 шт. (по согласованию с заказчиком) |
| Термочехол | - | 1 шт. (по согласованию с заказчиком) |
| Поддерживающий ремень | - | 1 шт. (по согласованию с заказчиком) |
| Защитные очки для безопасной работы с лазерным оборудованием | - | 1 шт. (по согласованию с заказчиком) |
| USB-флеш-накопитель | - | 1 шт. (по согласованию с заказчиком) |
| Руководство по эксплуатации | LX.415311.00^ | 1 экз. |
| Паспорт | LX.415311.001ПС | 1 экз. |
| Методика поверки | РТ-МП-4789-448- 2017 | 1 экз. |
осуществляется по документу РТ-МП-4789-448-2018 «ГСИ. Спектрометры лазерно-искровые эмиссионные «ЭЛАНИК». Методика поверки», утвержденному ФБУ «Ростест - Москва» 01.02.2018 г.
Основные средства поверки:
- стандартные образцы состава сталей углеродистых и легированных типов 13 Х, 55 С2, 05кп, 38Х2МЮА, 60С2, 38Х2Н2МА, 36Х2Н1МФА, 30ХН2МФА, Св-08ХГ2С, 30 и В2Ф (ИСО УГ2к. ИСО УГ3к). ГСО 10504-2014
- стандартный образец состава мельхиора типа МНЖМц 30-1-1 (комплект М35). ГСО 555-86П (№ 355), основные метрологические характеристики приведены в таблице 6.
Таблица 6 - Основные метрологические характеристики
| Элемент | Аттестованное значение СО, % масс. доли | Абсолютная погрешность аттестованного значения СО, при Р=0,95, % масс. доли |
| медь | 63,9 | ±0,07 |
| никель | 34,0 | ±0,06 |
| марганец | 1,60 | ±0,08 |
- стандартные образцы состава сталей легированных типов 12Х18Н8Т, 08Х18Н10Т, 10Х17Н13М2Т, 10Х23Н18, 36Х18Н25С2, 08Х15Н24В4ТР (ИСО ЛГ70). ГСО 10756-2016, основные метрологические характеристики приведены в таблице 7.
Таблица 7 - Основные метрологические характеристики
| Элемент | Аттестованное значение СО, % масс. доли | Абсолютная погрешность аттестованного значения СО, при Р=0,95, % масс. доли |
| хром | 17,10 | ±0,03 |
| никель | 9,17 | ±0,04 |
| марганец | 0,834 | ±0,006 |
| медь | 0,062 | ±0,002 |
| кобальт | 0,209 | ±0,003 |
- алюминий высокой чистоты марки А98 (алюминий первичный) по ГОСТ 11069-2001, массовая доля алюминия не менее 99,98 %.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке в виде оттиска поверительного клейма.
приведены в эксплуатационном документе.
МИ 2639-2001 ГСИ. Государственная поверочная схема для средств измерений массовой доли компонентов в веществах и материалах
ТУ 26.51.53-001-59092463-2017 Спектрометр лазерно-искровой эмиссионный. Технические условия
| Зарегистрировано поверок | 264 |
| Поверителей | 26 |
| Актуальность данных | 26.11.2024 |
