Трансформаторы тока ТФНД-110М-II, 70917-18

70917-18
Трансформаторы тока ТФНД-110М-11 (далее - трансформаторы) предназначены для передачи сигнала измерительной информации средствам измерений, устройствам защиты, автоматики, сигнализации и управления в электрических установках переменного тока промышленной частоты.
Карточка СИ
Номер в госреестре 70917-18
Наименование СИ Трансформаторы тока
Обозначение типа СИ ТФНД-110М-II
Изготовитель ПО "Запорожтрансформатор", Украина, г.Запорожье
Год регистрации 2018
МПИ (интервал между поверками) 8 лет
Стоимость поверки Узнать стоимость
Описание типа скачать
Методика поверки скачать

Назначение

Трансформаторы тока ТФНД-110М-11 (далее - трансформаторы) предназначены для передачи сигнала измерительной информации средствам измерений, устройствам защиты, автоматики, сигнализации и управления в электрических установках переменного тока промышленной частоты.

Описание

Трансформаторы относятся к классу измерительных преобразователей. Принцип действия трансформаторов основан на преобразовании силы переменного тока посредством электромагнитной индукции при неизменной частоте и без существенных потерь мощности.

Трансформаторы являются однофазными, состоящими из первичной и вторичной обмоток, помещенных в фарфоровую покрышку, заполненную трансформаторным маслом. В качестве маслорасширителя используется верхняя часть фарфоровой покрышки. Колебания уровня масла контролируют с помощью маслоуказателя, установленного в верхней части крышки. Основание трансформаторов представляет собой металлический сварной цоколь, с одной стороны которого расположена клеммная коробка.

Крепление фарфоровой покрышки к основанию механическое.

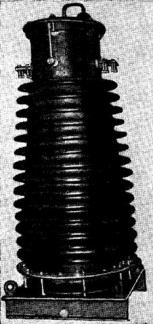

Общий вид трансформаторов с обозначением места пломбирования от несанкционированного доступа и места нанесения знака поверки представлен на рисунке 1.

Технические характеристики

Основные метрологические и технические характеристики трансформаторов представлены в таблице 1.

Таблица 1 - Метрологические и технические характеристики трансформаторов

Характеристика

Значение

Номинальный первичный ток /1ном, А

1000

Номинальный вторичный ток /2ном, А

5

Номинальное напряжение ином, кВ

110

Наибольшее рабочее напряжение, кВ

126

Количество вторичных обмоток для измерений

3

Класс точности вторичных обмоток для измерений

0,5

Номинальная вторичная нагрузка ^2ном с индуктивно-активным коэффициентом мощности cos ф2=0,8, В-А

30

Номинальная частота переменного тока, Гц

50

Номинальный коэффициент безопасности КБном вторичных обмоток для измерений, не более

5

Габаритные размеры, (длинахширинахвысота), мм, не более

660x660x1480

Масса, кг, не более

740

Рабочие условия измерений:

-    температура окружающего воздуха, °С

-    относительная влажность воздуха при температуре окружающего воздуха +30 °С, %

от -40 до +40 95

Средняя наработка на отказ, ч

220000

Знак утверждения типа

наносится методом трафаретной печати на табличку технических данных трансформатора и типографским способом на титульный лист паспорта.

Комплектность

Комплектность трансформаторов представлена в таблице 2.

Таблица 2 - Комплектность трансформаторов

Наименование изделия

Количество

Трансформатор тока ТФНД-110М-11, зав. №№ 1918, 1920, 1959

3 шт.

Паспорт

3 экз.

Поверка

осуществляется по ГОСТ 8.217-2003 «ГСИ. Трансформаторы тока. Методика поверки». Основные средства поверки:

-    трансформатор тока измерительный лабораторный ТТИ-5000.5 (регистрационный номер в Федеральном информационном фонде 27007-04);

-    прибор сравнения КНТ-05 (регистрационный номер в Федеральном информационном фонде 37854-08);

-    магазин нагрузок МР3027 (регистрационный номер в Федеральном информационном фонде 34915-07).

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.

Знак поверки наносится на свидетельство о поверке, и (или) в паспорт, и (или) на корпус трансформаторов.

Сведения о методах измерений

отсутствуют.

Нормативные документы

Техническая документация изготовителя

Зарегистрировано поверок 1
Поверителей 1
Актуальность данных 21.11.2024
70917-18
Номер в ГРСИ РФ:
70917-18
Производитель / заявитель:
ПО "Запорожтрансформатор", Украина, г.Запорожье
Год регистрации:
2018
