Трансформаторы напряжения PTW5-2-110-SD01907FF, 70918-18

70918-18
Трансформаторы напряжения PTW5-2-110-SD01907FF (далее - трансформаторы) предназначены для передачи сигнала измерительной информации средствам измерений, устройствам защиты, автоматики, сигнализации и управления в электрических установках переменного тока промышленной частоты.
Карточка СИ
Номер в госреестре 70918-18
Наименование СИ Трансформаторы напряжения
Обозначение типа СИ PTW5-2-110-SD01907FF
Изготовитель "GE Digital Energy - Instrument Transformer, Inc.", США
Год регистрации 2018
МПИ (интервал между поверками) 8 лет
Стоимость поверки Узнать стоимость
Описание типа скачать
Методика поверки скачать

Назначение

Трансформаторы напряжения PTW5-2-110-SD01907FF (далее - трансформаторы) предназначены для передачи сигнала измерительной информации средствам измерений, устройствам защиты, автоматики, сигнализации и управления в электрических установках переменного тока промышленной частоты.

Описание

Трансформаторы относятся к классу измерительных преобразователей. Принцип действия трансформаторов основан на преобразовании посредством электромагнитной индукции переменного тока одного напряжения в переменный ток другого напряжения при неизменной частоте и без существенных потерь мощности.

Трансформаторы являются однофазными, с литой изоляцией, с одним изолированным выводом первичной обмотки, выполненным в виде ламельного контакта, расположенного в верхней части корпуса трансформатора.

Вторичные обмотки выведены в литую коробку для зажимов, закрытую пластмассовой крышкой и расположенную у основания трансформатора на узкой боковой стенке. Крышка, закрывающая зажимы, пломбируется для исключения несанкционированного доступа.

Для закрепления в ячейке комплектного распределительного устройства на подошве корпуса трансформаторов предусмотрены отверстия под болты.

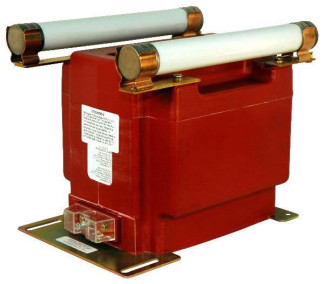

Общий вид трансформаторов с обозначением места пломбирования от несанкционированного доступа и места нанесения знака поверки представлен на рисунке 1.

Таблица 1 - Метрологические и технические характеристики трансформаторов

Характеристика

Значение

Номинальные напряжения первичных обмоток, кВ

12; 14,4

Номинальные напряжения основных вторичных обмоток, В

100; 120

Класс точности основных вторичных обмоток

0,5

Номинальная мощность основных вторичных обмоток, В-А

75

Номинальная частота переменного тока, Гц

50

Габаритные размеры, (длинахширинахвысота), мм, не более

394х235х287

Масса, кг, не более

38,6

Климатическое исполнение и категория размещения по ГОСТ 15150-69

У3

Средняя наработка на отказ, ч

300000

Средний срок службы, лет

25

Знак утверждения типа

наносится методом трафаретной печати на табличку технических данных трансформатора и типографским способом на титульный лист паспорта.

Комплектность

Таблица 2 - Комплектность трансформаторов

Наименование изделия

Количество

Трансформатор напряжения PTW5-2-110-SD01907FF Зав. №№ 54024505, 54024506

2 шт.

Паспорт

2 экз.

Поверка

осуществляется по ГОСТ 8.216-2011 «ГСИ. Трансформаторы напряжения. Методика поверки». Основные средства поверки:

-    трансформатор напряжения эталонный СА921 (регистрационный номер в Федеральном информационном фонде 55310-13);

-    прибор для измерения электроэнергетических величин и показателей качества электрической энергии Энергомонитор-3.3 Т (регистрационный номер в Федеральном информационном фонде 31953-06).

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.

Знак поверки наносится на свидетельство о поверке, или в паспорт, или на корпус трансформатора.

Сведения о методах измерений

отсутствуют.

Нормативные документы

ГОСТ 1983-2015 Трансформаторы напряжения. Общие технические условия ГОСТ 8.216-2011 ГСИ. Трансформаторы напряжения. Методика поверки Техническая документация изготовителя

70918-18
Номер в ГРСИ РФ:
70918-18
Производитель / заявитель:
"GE Digital Energy - Instrument Transformer, Inc.", США
Год регистрации:
2018
