| Номер в госреестре | 70919-18 |
| Наименование СИ | Трансформаторы тока |
| Обозначение типа СИ | 780I-SD-43710 |
| Изготовитель | "GE Digital Energy - Instrument Transformer, Inc.", США |
| Год регистрации | 2018 |
| МПИ (интервал между поверками) | 8 лет |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
| Методика поверки | скачать |
Трансформаторы тока 780I-SD-43710 (далее - трансформаторы) предназначены для передачи сигналов измерительной информации устройствам защиты, автоматики, сигнализации и управления в электрических установках переменного тока промышленной частоты.
Принцип действия трансформаторов основан на преобразовании силы входного переменного тока в силу выходного переменного тока с коэффициентом, определяемым отношением числа витков первичной и вторичной обмоток.
Каждый трансформатор состоит из неразмыкаемого магнитопровода с отверстием для первичного шинопровода, вторичной обмотки, намотанной на сердечник и корпуса. Через отверстие магнитопровода пропускается шина или кабель, служащие первичной обмоткой трансформатора.
Трансформаторы по числу ступеней трансформации относятся к одноступенчатым, с одной вторичной обмоткой для измерений и учета. При установке трансформаторы помещаются в ячейку комплектного распределительного устройства внутренней установки электрических подстанций и являются комплектующими изделиями.

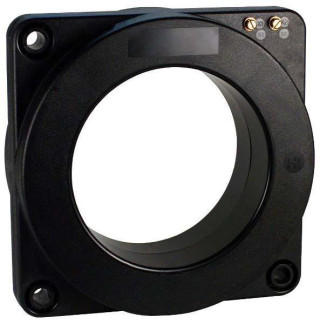

Внешний вид и место пломбирования трансформаторов представлены на рисунке 1.
аблица 1 - Метрологические и технические характеристики трансформаторов
| Наименование характеристики | Значение |
| Номинальное напряжение трансформатора ином, кВ | 10 |
| Номинальный первичный ток IiHOM, А | 2000 |
| Номинальный вторичный ток 12ном, А | 5 |
| Номинальная частота переменного тока fHOM, Гц | 50 |
| Класс точности вторичной обмотки для измерений и учета | 0,2 |
| Номинальная вторичная нагрузка S2HOM обмотки для измерений и учета с коэффициентом мощности cos ф2=0,8, В-А | 30 |
| Номинальный коэффициент безопасности КБном вторичных обмоток для измерений и учета, не более | 10 |
| Габаритные размеры (длинахширинахвысота), мм, не более | 251x251x86 |
| Масса, кг, не более | 13,6 |
| Климатическое исполнение и категория размещения по ГОСТ 15150-69 | У3 |
| Средняя наработка на отказ, ч | 400000 |
| Средний срок службы, лет | 30 |
Знак утверждения типананосится методом трафаретной печати на табличку технических данных трансформатора и типографским способом на титульный лист паспорта. КомплектностьТаблица 2 - Комплектность | |
| Наименование | Количество |
| Трансформатор тока 780I-SD-43710 Зав. №№ 53978064, 53978065, 53978066 | 3 шт. |
| Паспорт | 3 экз. |
осуществляется по ГОСТ 8.217-2003 «ГСИ. Трансформаторы тока. Методика поверки». Основные средства поверки:
- трансформатор тока измерительный лабораторный ТТИ-5000.5 (регистрационный номер в Федеральном информационном фонде 27007-04);
- прибор сравнения КНТ-05 (регистрационный номер в Федеральном информационном фонде 37854-08);
- магазин нагрузок МР3027 (регистрационный номер в Федеральном информационном фонде 34915-07).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится в паспорт на трансформатор.
отсутствуют.
ГОСТ 7746-2015 Трансформаторы тока. Общие технические условия ГОСТ 8.217-2003 ГСИ. Трансформаторы тока. Методика поверки Техническая документация изготовителя
