| Номер в госреестре | 70920-18 |
| Наименование СИ | Трансформаторы тока |
| Обозначение типа СИ | ТПШФ |
| Изготовитель | Завод "Электроаппарат", г.Ленинград (с 1989 - С.-Петербург) |
| Год регистрации | 2018 |
| МПИ (интервал между поверками) | 8 лет |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
| Методика поверки | скачать |
Трансформаторы тока ТПШФ (далее - трансформаторы) предназначены для передачи сигнала измерительной информации средствам измерений, устройствам защиты, автоматики, сигнализации и управления в электрических установках переменного тока промышленной частоты.
Трансформаторы относятся к классу измерительных преобразователей. Принцип действия трансформаторов основан на преобразовании силы переменного тока посредством электромагнитной индукции при неизменной частоте и без существенных потерь мощности.
Трансформаторы являются трансформаторами опорного типа с литой изоляцией, выполненной из компаунда, обеспечивающего электрическую прочность изоляции и защиту обмоток, одновременно выполняющего функции корпуса и несущей конструкции. Первичная обмотка трансформаторов - многовитковая или одновитковая, выводы которой расположены на верхней поверхности трансформатора.
Выводы вторичной обмотки расположены в центральной части корпуса трансформатора.

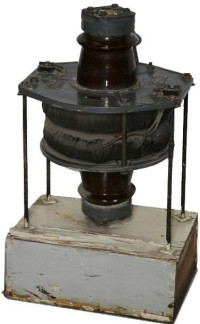

Общий вид трансформаторов с обозначением места пломбирования от несанкционированного доступа и места нанесения знака поверки представлен на рисунке 1.
Основные метрологические и технические характеристики трансформаторов представлены в таблице 1.
Таблица 1 - Метрологические и технические характеристики трансформаторов
| Характеристика | Значение |
| Номинальный первичный ток /1ном, А | 6000 |
| Номинальный вторичный ток /2ном, А | 5 |
| Номинальное напряжение ином, кВ | 20 |
| Наибольшее рабочее напряжение, кВ | 24 |
| Количество вторичных обмоток для измерений | 2 |
| Класс точности вторичных обмоток для измерений | 0,5 |
| Номинальная вторичная нагрузка ^2ном с индуктивно-активным коэффициентом мощности cos ф2=0,8, В-А | 50 |
| Номинальная частота переменного тока, Гц | 50 |
| Номинальный коэффициент безопасности КБном вторичных обмоток для измерений, не более | 5 |
| Габаритные размеры, (длинахширинахвысота), мм, не более | 76х54х54 |
| Масса, кг, не более | 50 |
| Рабочие условия измерений: - температура окружающего воздуха, °С - относительная влажность воздуха при температуре окружающего воздуха +30 °С, % | от 0 до +40 75 |
| Средняя наработка на отказ, ч | 220000 |
наносится методом трафаретной печати на табличку технических данных трансформатора и типографским способом на титульный лист паспорта.
Комплектность трансформаторов представлена в таблице 2.
Таблица 2 - Комплектность трансформаторов
| Наименование изделия | Количество |
| Трансформатор тока ТПШФ, зав. №№ 3360, 3656, 3364, 2531, 3265, 3266, 2492, 2525, 2523 | 9 шт. |
| Паспорт | 9 экз. |
осуществляется по ГОСТ 8.217-2003 «ГСИ. Трансформаторы тока. Методика поверки». Основные средства поверки:
- трансформатор тока измерительный лабораторный ТТИ-200 (регистрационный номер в Федеральном информационном фонде 37898-08);
- прибор сравнения КНТ-05 (регистрационный номер в Федеральном информационном фонде 37854-08);
- магазин нагрузок МР3027 (регистрационный номер в Федеральном информационном фонде 34915-07).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке, и (или) в паспорт, и (или) на корпус трансформаторов.
отсутствуют.
Техническая документация изготовителя
