| Номер в госреестре | 70921-18 |
| Наименование СИ | Приборы для определения сопротивления изгибу |
| Обозначение типа СИ | SE 160 |
| Изготовитель | "ABB AB / Lorentzen & Wettre", Швеция |
| Год регистрации | 2018 |
| Срок свидетельства | 23.04.2024 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Приборы для определения сопротивления изгибу SE 160 (далее - приборы), предназначены для измерений силы упругости и определения жёсткости при изгибе исследуемого образца при проведении испытаний по ГОСТ 9582-75 «Бумага и картон. Метод определения жёсткости при статическом изгибе».
Принцип действия приборов основан на измерениях силы изгиба, прикладываемой к исследуемому образцу. По результатам измерений силы рассчитывается жёсткость образца бумаги или картона.
Измерения производятся с помощью тензорезисторного датчика силы. Чувствительный элемент датчика упирается в вершину стрелы изгиба образца. Переменный электрический сигнал, возникающей в датчике при изменении силы изгиба, передаётся в электронный блок управления. Сигнал, соответствующий силе наибольшей величины, детектируется и обрабатывается в электронном блоке управления. Измеренные значения силы отображаются на цифровом отсчётном устройстве. Эти значения используются для расчета жёсткости образцов, как автоматически, так и вручную.
Конструктивно приборы состоят из нескольких основных узлов и блоков, смонтированных на несущем основании. Изгибающее устройство имеет электрический привод и снабжено зажимом для фиксации образца. Чувствительный элемент (нож) силоизмерительного узла установлен так, что сила упругости при изгибе образца направлена вдоль его оси и воздействует на тензорезисторный датчик. Блок управления и индикации также жестко закреплен на несущем основании прибора.
Для подключения к внешним устройствам прибор снабжен аналоговым выходом.

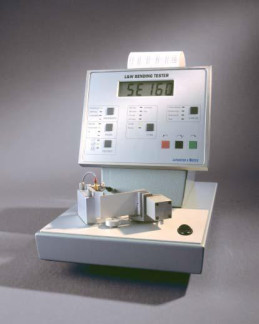

Общий вид приборов представлен на рисунке 1.
Приборы для определения сопротивления изгибу SE 160 имеют в своем составе встроенное программное обеспечение (далее - ВПО). ВПО предназначено для обеспечения взаимодействия узлов прибора, проведения измерений, обработки, сохранения и экспорта измеренных величин.
Защита программного обеспечения и измеренных данных от непреднамеренных и преднамеренных изменений соответствует уровню «высокий» в соответствии с Р 50.2.077 - 2014. Идентификационные данные ВПО приведены в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения
| Идентификационное наименование ПО | ВПО |
| Номер версии (идентификационный номер ПО), не ниже | 2.26.02 |
| Цифровой идентификатор ПО | - |
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение |
| Диапазон измерений силы, Н | от 0,05 до 5,00 |
| Пределы допускаемой относительной погрешности измерений силы, % | ±2 |
| Дискретность измерений силы, Н | 0,1 |
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение |
| Устанавливаемая длина изгиба образца, мм | 5, 10, 15, 20, 25, 50 |
| Габаритные размеры, мм, не более: - высота - ширина - глубина | 300 400 400 |
| Масса, кг, не более | 10 |
| Условия эксплуатации: - температура окружающего воздуха, °С - относительная влажность воздуха, % | от +10 до +35 от 20 до 80 |
| Параметры электрического питания: - напряжение переменного тока, В - частота переменного тока, Гц | 220 -5 % 50±1 |
наносится на заднюю панель приборов методом наклеивания и на титульные листы руководства по эксплуатации типографским способом.
Таблица 4 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Прибор для определения сопротивления изгибу SE 160 | - | 1 шт. |
| Кабель электропитания | - | 1 шт. |
| Кабель для подключения к персональному компьютеру | - | 1 шт. |
| Запасной плавкий предохранитель | - | 1шт. |
| Дискета с программным обеспечением для синхронизации с персональным компьютером | 1шт. | |
| Рулон бумаги для минипринтера | - | 5 шт. |
| Наименование | Обозначение | Количество |
| Руководство по эксплуатации | - | 1 экз. |
| Методика поверки | МП АПМ 61-17 | 1 экз. |
осуществляется по документу МП АПМ 61-17 «Приборы для определения сопротивления изгибу SE 160. Методика поверки», утвержденному ООО «Автопрогресс-М» «01» ноября 2017 г. Основные средства поверки:
- рабочий эталон единицы массы 4 разряда по ГОСТ 8.021-2015 номинальным значением 20 г, 50 г, 100 г, 200 г, 500 г класса точности М1 по ГОСТ OIML R-111-1-2009
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
приведены в эксплуатационном документе.
ГОСТ 9582-75 Бумага и картон. Метод определения жёсткости при статическом изгибе Техническая документация «ABB AB/Lorentzen & Wettre», Швеция
