| Номер в госреестре | 70930-18 |
| Наименование СИ | Инклинометры скважинные |
| Обозначение типа СИ | СКГМ-СИ |
| Изготовитель | Общество с ограниченной ответственностью "СпецСтройЭксперт" (ООО "СпецСтройЭксперт"), г. Москва |
| Год регистрации | 2018 |
| Срок свидетельства | 23.04.2029 |
| МПИ (интервал между поверками) | 2 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Инклинометр скважинный СКГМ-СИ (далее - инклинометр) предназначен для измерения зенитного (вертикального) угла, с использованием которого возможно построить профиль искривления контрольной скважины с целью определения изменения её пространственного положения во времени.
Принцип действия инклинометра основан на измерении проекций векторов гравитационного ускорения двумя ортогонально установленными акселерометрами.
На основании этих измерений определяется зенитный угол скважины.
При движении по траектории наклонно направленной скважины инклинометр меняет свою пространственную ориентацию, а именно отклоняется от вертикали на зенитный угол. Управляющая команда инициализирует процесс съема и передачи данных инклинометр ических измерений для определения зенитного угла.

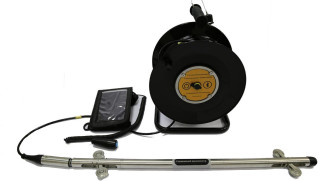

Внешний вид инклинометра показан на рисунке 1.
Рисунок 1 - Внешний вид инклинометра скважинного СКГМ-СИ
Идентификационные признаки ПО соответствуют данным, приведенным в таблице 1.
Таблица 1
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | Smart Tilt Reader |
| Номер версии (идентификационный номер) ПО | SI-200. Версия 3.0.6 |
| Цифровой идентификатор ПО | - |
Установка метрологически значимой составляющей программного обеспечения (ПО) STR (Smart Tilt Reader) производится в заводских условиях при производстве. В процессе эксплуатации не предусматривается какое-либо воздействие на ПО: установка или изменение ПО, настройка параметров, за исключением настроек прибора на местные условия работы и порядок передачи данных. В интерфейсе связи нет возможности влиять на ПО. Доступ к метрологически значимой части ПО в процессе эксплуатации невозможен без вскрытия корпуса инклинометра и использования специализированного ПО.
Защита ПО от преднамеренных и непреднамеренных воздействий соответствует уровню «средний» согласно Р 50.2.077-2014.
Таблица 2
| Диапазон измерений зенитного угла, ° | от - 30 до +30 |
| Пределы допускаемой приведенной погрешности к полному диапазону измерений зенитного угла, % | ±0,05 |
| Масса зонда инклинометрического, кг, не более | 1,32 |
| Габаритные размеры зонда инклинометрического: диаметр, мм, не более высота, мм, не более | 90 678 |
| Условия эксплуатации: - температура окружающей среды, °С - относительная влажность, %, не более - атмосферное давление, кПа | от -20 до +70 90 от 84,0 до 106,7 |
наносится на титульных листах эксплуатационных документов типографским способом.
В комплект поставки входят:
- зонд инклинометрический - 1 шт.;
- соединительные кабели - 1 комплект;
- руководство по эксплуатации - 1 шт.;
- паспорт - 1 шт.;
- компьютер, программатор, программное обеспечение и принадлежности - 1 комплект;
- методика поверки - 1 экз.
осуществляется по документу 26.51.12-002-884748-2017МП «Инклинометр скважинный СКГМ-СИ. Методика поверки», утвержденному АО «НИИФИ» 4 апреля 2018 г.
Основные средства поверки: квадрант оптический КО-10 (Госреестр № 1947-75, диапазон задаваемых углов от 0 до 360 n град, погрешность ±10'').
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
Инклинометр скважинный СКГМ-СИ. Технические условия 26.51.12-002-88474800-2017ТУ. Инклинометр скважинный СКГМ-СИ. Руководство по эксплуатацию 26.51.12-002-88474800-2017РЭ.
| Зарегистрировано поверок | 1 |
| Поверителей | 1 |
| Актуальность данных | 21.09.2024 |
