| Номер в госреестре | 70934-18 |
| Наименование СИ | Энкодеры абсолютные |
| Обозначение типа СИ | GM400.Z52 |
| Изготовитель | "Baumer IVO GmbH & Co. KG", Германия |
| Год регистрации | 2018 |
| Срок свидетельства | 23.04.2024 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Энкодеры абсолютные GM400.Z52 (далее - энкодеры) предназначены для измерений угловых перемещений валов различных устройств и механизмов.
Принцип действия энкодеров основан на определении углового положения вала путем оптоэлектронного считывания штрихового кода с градуированного оптического диска, жестко закрепленного на валу энкодера.
Энкодеры состоят из оптического диска, закрепленного на валу, оптоэлектронного устройства и фотодиодной матрицы, заключенных в цилиндрический корпус, имеющий разъем для подключения кабеля.
Оптический диск имеет прозрачные и непрозрачные области, расположенные в виде концентрических дорожек таким образом, чтобы обеспечить уникальный цифровой код для любого углового положения вала в пределах максимального диапазона измерений. Оптический диск просвечивается оптоэлектронным устройством, после чего световой поток попадает на фотодиодную матрицу. Фотодиодная матрица осуществляет преобразование оптического сигнала в электрический аналоговый пропорционально величине светового потока.
Для измерения количества оборотов энкодеров используется счетчик оборотов.
Тип выходного сигнала энкодеров - код Грея, интерфейс передачи данных - SSI (RS-485).

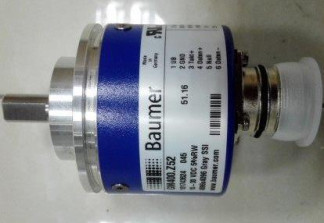

Общий вид энкодеров представлен на рисунке 1.
Энкодеры пломбируются путем нанесения краски на один из крепежных винтов. Схема пломбировки от несанкционированного доступа представлена на рисунке 2.
Рисунок 2 - Схема пломбировки от несанкционированного доступа
отсутствует.
Таблица 1 - Метрологические характеристики
| Наименование характеристики | Значение |
| Диапазон измерений, градус | от 0 до 360 |
| Пределы допускаемой абсолютной погрешности измерений, градус | ±0,025 |
Таблица 2 - Основные технические характеристики
| Наименование характеристики | Значение |
| Число оборотов вала | 4096 |
| Число положений вала за один оборот | 4096 |
| Диаметр вала, мм | 10 |
| Напряжение питания постоянного тока, В | от 10 до 30 |
| Масса, кг, не более | 0,4 |
| Габаритные размеры (без разъема), мм, не более: - высота | 58 |
| - ширина | 58 |
| - длина | 76 |
| Условия эксплуатации: - температура окружающего воздуха, °С | от -40 до +85 |
| - относительная влажность, % | 95 (без конденсации влаги) |
| Средний срок службы, лет | 10 |
| Средняя наработка на отказ, ч | 50000 |
| Степень защиты от внешних воздействий по ГОСТ 14254-96 | IP 65 |
наносится на титульный лист руководства по эксплуатации типографским способом и в виде наклейки на корпус энкодера.
Таблица 3 - Комплектность энкодеров
| Наименование | Обозначение | Количество |
| Энкодер абсолютный GM400.Z52 | 1 шт. | |
| Руководство по эксплуатации | 1 экз. на партию | |
| Методика поверки | МП 2511/0001-18 | 1 экз. на партию |
осуществляется по документу МП 2511/0001-18 «Энкодеры абсолютные GM400.Z52. Методика поверки», утвержденному ФГУП «ВНИИМ им. Д.И. Менделеева» 15 февраля 2018 г.
Основные средства поверки:
Рабочий эталон 2-го разряда по Государственной поверочной схеме для средств измерений плоского угла, утверждённой Приказом Росстандарта № 22 от 19.01.2016 г.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых энкодеров с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
приведены в эксплуатационном документе.
Государственная поверочная схема для средств измерений плоского угла, утверждённая Приказом Росстандарта № 22 от 19.01.2016 г.
Техническая документация Baumer IVO GmbH & ^.KG, Германия.
