| Номер в госреестре | 70935-18 |
| Наименование СИ | Преобразователи измерительные |
| Обозначение типа СИ | МП-НЧ, МП-НЧ-2, МП-НИ-2 |
| Изготовитель | Общество с ограниченной ответственностью Научно-производственное предприятие "ГКС" (ООО НПП "ГКС"), Республика Татарстан, г. Казань |
| Год регистрации | 2018 |
| Срок свидетельства | 23.04.2028 |
| МПИ (интервал между поверками) | 2 года - для МП-НЧ, МП-НЧ-2; 4 года - для МП-НИ-2 |
| Описание типа | скачать |
| Методика поверки | скачать |
Преобразователи измерительные МП-НЧ, МП-НЧ-2, МП-НИ-2 (далее - преобразователи) предназначены для непрерывного измерения и преобразования входных сигналов напряжения постоянного тока в частотный сигнал прямоугольной формы или цифровой сигнал (интерфейс RS-485) с гальванической развязкой входных и выходных цепей.
Принцип действия преобразователей основан на измерении и преобразовании входного сигнала напряжения постоянного тока в частотный сигнал прямоугольной формы (модификации МП-НЧ, МП-НЧ-2) или цифровой сигнал (модификация МП-НИ-2). Сигнал напряжения постоянного тока поступает на клеммы «ВХ+» и «ВХ-», где преобразуются с помощью аналогоцифрового преобразователя в цифровой сигнал. Далее цифровой сигнал обрабатывается с помощью встроенного микроконтроллера и поступает на клеммы «А» и «В» интерфейса RS-485 (протокол Modbus RTU) в виде цифрового сигнала (для модификации МП-НИ-2) или на клемму «ВЫХ» в виде частотного сигнала (для модификаций МП-НЧ, МП-НЧ-2), пропорционального входному сигналу напряжения.
Конструктивно преобразователи изготавливаются в пластмассовом корпусе, предназначенном для установки на DIN-рейку типа ТН35 и представляют собой печатную плату с расположенными на ней электронными компонентами, светодиодными индикаторами и клеммами для подключения внешних цепей.
Преобразователи используются в автоматизированных системах управления технологическими процессами (АСУ ТП) в различных отраслях промышленности.
Преобразователи модификаций МП-НЧ и МП-НЧ-2 отличаются между собой метрологическими характеристиками.
Преобразователи выпускаются в следующих исполнениях: исполнение А, исполнение Б, исполнение В, которые отличаются конструктивными особенностями.

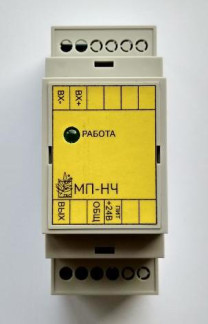

Общий вид преобразователей представлен на рисунке 1.
Модификация МП-НЧ Модификация МП-НИ-2 Модификация МП-НЧ-2
(исполнение А) (исполнение Б) (исполнение В)
Пломбировка модулей осуществляется с помощью разрывной наклейки изготовителя. Схема пломбировки модулей от несанкционированного доступа представлена на рисунке 2.
отсутствует.
Таблица 1 - Метрологические характеристики
| Наименование характеристики | Значение для модификаций | ||
| МП-НЧ | МП-НЧ-2 | МП-НИ-2 | |
| Диапазоны измерений напряжения | от 0 до 1 | - | - |
| постоянного тока, В | - | от 0 до 10 | от 0 до 10 |
| - | от 0 до 100 | от 0 до 100 | |
| Выходной сигнал | частотный | частотный | цифровой |
| (от 10 до 30 кГц) | (от 10 до 60 кГц) | (интерфейс RS-485) | |
| Коэффициент преобразования, Гц/В, | |||
| в диапазонах: | |||
| - от 0 до 1 В | 20000 | - | - |
| - от 0 до 10 В | - | 5000 | - |
| - от 0 до 100 В | - | 500 | - |
| Пределы допускаемой основной приведенной погрешности преобразования, %, в диапазонах: | |||
| - от 0 до 1 В | ±0,3 | - | - |
| - от 0 до 10 В | - | ±0,05 | ±0,1 |
| - от 0 до 100 В | - | ±0,15 | ±0,5 |
| Пределы допускаемой приведенной погрешности преобразования в рабочих | |||
| условиях измерений, %, в диапазонах: | |||
| - от 0 до 1 В | ±0,6 | - | - |
| - от 0 до 10 В | - | ±0,15 | ±0,15 |
| - от 0 до 100 В | - | ±0,5 | ±1,0 |
| Наименование характеристики | Значение для модификаций | ||
| МП-НЧ | МП-НЧ-2 | МП-НИ-2 | |
| Нормальные условия измерений: - температура окружающего воздуха, °С - относительная влажность воздуха, % - атмосферное давление, кПа | от +20 до +30 от 0 до 80 от 84,0 до 106,7 | ||
За нормирующее значение при определении приведенной погрешности принимается:
- для преобразователей МП-НЧ, МП-НЧ-2: разность максимального и минимального значений частоты выходного сигнала;
- для преобразователей МП-НИ-2: разность максимального и минимального значений напряжения входного сигнала.
Таблица 2 - Основные технические характеристики
| Наименование характеристики | Значение |
| Напряжение питания постоянного тока, В | от 23 до 30 |
| Потребляемая мощность, Вт, не более - для модификаций МП-НЧ и МП-НЧ-2 - для модификации МП-НИ-2 | 1,2 1,2 (3,0 при автокалибровке) |
| Габаритные размеры (исполнение А), мм, (длинахширинахвысота) | 60х38х90 |
| Габаритные размеры (исполнение Б), мм, (длинахширинахвысота) | 120х23х120 |
| Габаритные размеры (исполнение В), мм, (длинахширинахвысота) | 90х23х100 |
| Масса, кг, не более | 0,15 |
| Рабочие условия измерений: - температура окружающего воздуха, °С - относительная влажность воздуха (без конденсации влаги), % - атмосферное давление, кПа | от -40 до +70 от 0 до 90 от 84,0 до 106,7 |
| Средний срок службы, лет | 10 |
| Средняя наработка на отказ, ч - для модификаций МП-НЧ и МП-НЧ-2 - для модификации МП-НИ-2 | 50000 80000 |
наносится на титульные листы руководства по эксплуатации и паспорта типографским способом. Комплектность средства измерений
Таблица 3 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Преобразователь измерительный МП-НЧ, МП-НЧ-2, МП-НИ-2 | - | 1 шт. |
| Паспорт | - | 1 экз. |
| Руководство по эксплуатации | 26.51.43.117-023-94291860-2017-РЭ.2 26.51.43.117-023 -94291860-2017-РЭ.3 26.51.43.117-023-94291860-2017-РЭ.4 | 1 экз. 1) |
| Методика поверки | МП 206.1-052-2018 | 1 экз. 1) |
| Примечание - 1) Допускается один экземпляр на партию из 10 преобразователей | ||
осуществляется по документу МП 206.1-052-2018 «Преобразователи измерительные МП-НЧ, МП-НЧ-2, МП-НИ-2. Методика поверки», утвержденному ФГУП «ВНИИМС» 05.03.2018 г.
Основные средства поверки: калибратор программируемый П320 (регистрационный номер в Федеральном информационном фонде № 7493-79); частотомер-хронометр Ф5041 (регистрационный номер в Федеральном информационном фонде № 4196-74).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится в паспорт или на свидетельство о поверке.
приведены в эксплуатационном документе.
ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия
ГОСТ 14014-91 Приборы и преобразователи измерительные цифровые напряжения, тока, сопротивления. Общие технические требования и методы испытаний
ТУ 26.51.43.117-023-94291860-2017 МЗН, МП-НЧ, МП-НЧ-2, МП-НИ-2. Технические условия
