Микроомметры C.A 6255, 70937-18

Назначение

Микроомметры C.A 6255 (далее - микроомметры) предназначены для измерений электрического сопротивления постоянному току в индуктивных и безиндуктивных цепях.

Описание

Принцип действия микроомметров основан на измерении падения напряжения постоянного тока на объекте измерения, возникающего при пропускании через него постоянного тока неизменной силы от внутреннего источника тока и вычислении значения сопротивления по закону Ома. Входной аналоговый сигнал преобразуется с помощью АЦП, обрабатывается и результат измерений отображается на жидкокристаллическом (ЖК) дисплее. Управление процессом измерений осуществляется при помощи встроенного микроконтроллера. Результаты измерений могут быть сохранены в памяти прибора, переданы на компьютер (с помощью внешнего ПО «MOT») или распечатаны на внешнем принтере.

Измерения производятся при двух направлениях тока для компенсации паразитных напряжений по 4-проводной схеме (схеме Кельвина), исключающей влияние сопротивления соединительных проводников.

Основные узлы микроомметров: источник постоянного испытательного тока, усилитель, вольтметр, АЦП, микроконтроллер, ЖК-дисплей, источник питания.

Процесс управления всеми функциями прибора осуществляется с помощью поворотного переключателя и функциональных клавиш. Микроомметры могут функционировать в нескольких режимах измерений: ручном, дистанционном, автоматическом, индуктивной нагрузки, безиндуктивной нагрузки. Для безопасного проведения измерений сопротивления обмоток двигателей, генераторов или трансформаторов (индуктивная нагрузка) микроомметры оснащены системой автоматического разряда нагрузки.

Микроомметры имеют режим температурной коррекции значений сопротивления. В режиме температурной коррекции результаты измерений сопротивлений образцов приводятся к стандартной температуре +20 °С. Коррекция проводится по хранимым в памяти прибора значениям температурных коэффициентов сопротивлений различных металлов и результатам измерений температуры измеряемого образца с помощью внешнего датчика типа Pt100.

Микроомметры имеют звуковую индикацию о превышении или снижении измеряемой величины заданного порогового значения. Для связи с внешним персональным компьютером или принтером микроомметры оснащены интерфейсом RS232.

Конструктивно микроомметры выполнены в полипропиленовых корпусах в виде кейса с откидной крышкой и ручкой для переноски. Все разъемы, гнезда, клеммы, органы управления, индикации размещены на лицевых панелях.

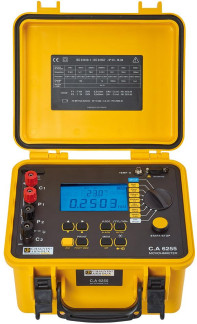

Общий вид микроомметров, схема пломбировки от несанкционированного доступа, обозначение места нанесения знака поверки представлены на рисунке 1.

Для предотвращения несанкционированного доступа к внутренним частям прибора осуществляется пломбировка корпуса специальными наклейками, при повреждении которых остается несмываемый след. На наклейке в виде штрих-кода указывается серийный номер прибора и дата продажи (отгрузки).

Питание микроомметров осуществляется как от встроенного аккумулятора, так и от сети переменного тока.

Таблица 1 - Метрологические характеристики микроомметров C.A 6255

Температурный коэффициент для определения дополнительной абсолютной погрешности измерений сопротивления постоянному току составляет 0,1-Д/°С.

Таблица 2 - Основные технические характеристики микроомметров C.A 6255

Знак утверждения типа

наносится на лицевую панель приборов способом наклейки и на титульный лист руководства по эксплуатации типографским способом.

Комплектность

Таблица 3 - Комплектность средства измерений

Поверка

осуществляется по документу ИЦРМ-МП-009-18 «Микроомметры C.A 6255. Методика поверки», утвержденному ООО «ИЦРМ» 01.03.2018 г.

Основные средства поверки: катушки электрического сопротивления Р310, Р321, Р331 (регистрационный номер в Федеральном информационном фонде № 1162-58, кл. т. 0,01).

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.

Знак поверки наносится на лицевую панель корпуса прибора.

Сведения о методах измерений

приведены в эксплуатационном документе.

Нормативные документы, устанавливающие требования к микроомметрам C.A 6255

ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия

ГОСТ 14014-91 Приборы и преобразователи измерительные цифровые напряжения, тока, сопротивления. Общие технические требования и методы испытаний

Приказ Федерального агентства по техническому регулированию и метрологии от 15 февраля 2016 г. № 146 «Об утверждении Государственной поверочной схемы для средств измерений электрического сопротивления»
