Государственный реестр средств измерений

Трансформаторы тока DM, 70945-18

70945-18
Трансформаторы тока серии DM (далее - трансформаторы) предназначены для передачи сигналов измерительной информации средствам измерений, устройствам защиты, автоматики, сигнализации и управления в электрических установках переменного тока промышленной частоты на номинальное напряжение 0,66 кВ.
Карточка СИ
Номер в госреестре 70945-18
Наименование СИ Трансформаторы тока
Обозначение типа СИ серии DM
Изготовитель "Lovato Electric S.p.A.", Италия
Год регистрации 2018
Срок свидетельства 23.04.2029
МПИ (интервал между поверками) 8 лет
Стоимость поверки Узнать стоимость
Описание типа скачать
Методика поверки скачать

Назначение

Трансформаторы тока серии DM (далее - трансформаторы) предназначены для передачи сигналов измерительной информации средствам измерений, устройствам защиты, автоматики, сигнализации и управления в электрических установках переменного тока промышленной частоты на номинальное напряжение 0,66 кВ.

Описание

Принцип действия трансформаторов тока основан на явлении электромагнитной индукции. Ток первичной обмотки трансформатора создает переменный магнитный поток в магнитопроводе, вследствие чего во вторичной обмотке создается ток, пропорциональный первичному току. Трансформаторы тока относятся к классу масштабных измерительных преобразователей электрических величин.

Трансформаторы тока серии DM по принципу конструкции - шинные или разъемные. По виду изоляции - в пластмассовом корпусе. По числу ступеней трансформации -одноступенчатые. По числу вторичных обмоток - с одной вторичной обмоткой для измерений и учета. С одним коэффициентом трансформации.

Трансформаторы выпускаются в виде следующих подсерий:

-    подсерия DMxT: модификации DM0T, DM2T, DM3T, DM35T, DM4T. Шинное исполнение;

-    подсерия DMxTA: модификации DM1TA, DM2TA, DM3TA, DM4TA. Разъемное исполнение;

-    подсерия DMxTMA: модификации DM1TMA, DM2TMA. Разъемное исполнение в малогабаритном корпусе с выводами вторичной обмотки в виде гибкого многожильного провода;

-    подсерия DMxTP: модификации DM1TP, DM3TP, DM5TP. Шинное исполнение повышенной точности.

Модификации подсерий отличаются номинальным первичным током, конструкцией корпуса, габаритами и массой.

Трансформаторы не имеют встроенной первичной обмотки. В качестве первичной обмотки в окне магнитопровода трансформаторов крепится шина или кабель соответствующего размера.

Вторичная обмотка трансформаторов намотана на тороидальный магнитопровод и заключена в пластмассовый корпус, который формирует корпус трансформатора и защищает его внутренние части от механических повреждений и проникновения влаги.

Выводы вторичной обмотки либо подключены к клеммникам, закрепленным на корпусе трансформатора и закрывающихся пломбируемыми крышками (подсерии DMxT, DMxTA, DMxTP) или выполнены в виде гибкого многожильного провода (подсерия DMxTMA).

На трансформаторах имеется табличка технических данных.

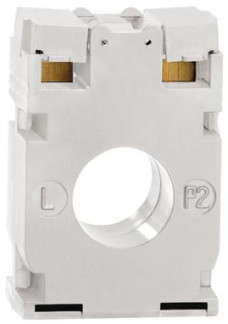

Общий вид трансформаторов представлен на рисунках 1 - 14.

Рабочее положение трансформаторов в пространстве - любое.

Трансформаторы относятся к не ремонтируемым и не восстанавливаемым изделиям.

Таблица 1 - Метрологические характеристики трансформаторов тока подсерии DMxT

Наименование характеристики

Значение для модификаций

DM0T

DM2T

DM3T

DM35T

DM4T

Номинальный первичный ток, А

от 50 до 150

от 100 до 400

от 200 до 800

от 800 до 1250

от 1000 до 4000

Номинальная вторичная нагрузка с коэффициентом мощности cos ф2 = 0,8, В-А

от 1,25 до 2

от 1 до 3

от 2,5 до 10

от 10 до 20

от 10 до 50

Класс точности

1,0

0,5; 1,0

Номинальный коэффициент безопасности приборов вторичных обмоток для измерений, ^Бном, не более

5; 10

Таблица 2 - Метрологические характеристики трансформаторов тока подсерии DMxTA

Наименование характеристики

Значение для модификаций

DM1TA DM2TA

DM3TA

DM4TA

Номинальный первичный ток, А

от 250 до 1000

от 500 до 1500

от 2000 до 4000

Номинальная вторичная нагрузка с коэффициентом мощности cos ф2 = 0,8, В-А

от 1 до 10

от 3 до 17

от 15 до 25

Класс точности

0,5; 1,0

Номинальный коэффициент безопасности приборов вторичных обмоток для измерений, ^Бном, не более

5; 10

Таблица 3 - Метрологические характеристики трансформаторов тока подсерии DMxTMA

Наименование характеристики

Значение для модификаций

DM1TMA

DM2TMA

Номинальный первичный ток, А

от 100 до 250

от 250 до 500

Номинальная вторичная нагрузка с коэффициентом мощности cos ф2 = 0,8, В-А

1

1,5

Класс точности

1,0

Номинальный коэффициент безопасности приборов вторичных обмоток для измерений, ^Бном, не более

5; 10

Наименование характеристики

Значение для модификаций

DM1TP

DM3TP

DM5TP

Номинальный первичный ток, А

от 60 до 500

от 500 до 1000

от 1000 до 3000

Номинальная вторичная нагрузка с коэффициентом мощности cos ф2 = 0,8, В-А

от 1,5 до 5

от 3,75 до 10

от 5 до 15

Класс точности

0,5; 0,5S

Номинальный коэффициент безопасности приборов вторичных обмоток для измерений, ^Бном, не более

5; 10

Таблица 5 - Общие технические характеристики трансформаторов тока всех подсерий

Характеристика

Значение

Номинальное напряжение трансформатора, кВ

0,66

Наибольшее рабочее напряжение, кВ

0,72

Номинальный вторичный ток, А

5

Номинальная частота напряжения сети, Гц

50; 60

Г абаритные размеры, мм

См. таблицу 6

Масса, кг

См. таблицу 6

Рабочие условия измерений:

-    температура окружающего воздуха, °С

-    относительная влажность воздуха, %

от -25 до +50 90 без конденсации

Таблица 6 - Г абаритные размеры и масса

Модификация

Диаметр кабеля или размер шины, мм

Длина, мм

Ширина, мм

Высота, мм

Масса, кг

Подсерия DMxT

DM0T

22

44

30

66

0,2

DM2T

23; 30x10; 25x12,5; 20x15

52

46,5

66,5

0,13

DM3T

30; 40x10; 30x20; 25x25

71

62,5

72,5

0,26

DM35T

66; 80x12,5; 60x30; 50x50

105

41,5

128,5

0,46

DM4T

86; 100x30; 80x50; 70x60

140

53

155

0,7-0,9

Модификация

Диаметр кабеля или размер шины, мм

Длина, мм

Ширина, мм

Высота, мм

Масса, кг

Подсерия DMxTA

DM1TA

50x60

114

50

144

0,9

DM2TA

80x80

142

50

144

1,05

DM3TA

80x120

142

50

184

1,25

DM4TA

80x160

184

68

245

3,16-3,76

Подсерия DMxTMA

DM1TMA

24x24

45,5

34,5

66,5

0,2

DM2TMA

36x38

57,5

42

86

0,38

Подсерия DMxTP

DM1TP

28; 30x10; 25x12,5; 20x20

74,5

40

98,5

0,48-0,58

DM3TP

52; 60x20; 50x25

101

65

127

0,7

DM5TP

66; 100x20; 80x45

144

65

163,5

0,9

Знак утверждения типа

наносится на титульный лист паспорта типографским способом.

Комплектность

Таблица 7 - Комплектность средства измерений

Наименование

Обозначение

Количество

Трансформатор тока серии DM (модификация по заказу)

-

1 шт.

Паспорт

-

1 экз.

Поверка

осуществляется по ГОСТ 8.217-2003 «ГСИ. Трансформаторы тока. Методика поверки».

Основные средства поверки: трансформатор тока измерительный лабораторный ТТИ-5000.5 (регистрационный номер в Федеральном информационном фонде № 27007-04); прибор сравнения КНТ-03 (регистрационный номер в Федеральном информационном фонде № 24719-03); магазин нагрузок МР 3027 (регистрационный номер в Федеральном информационном фонде № 34915-07).

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.

Знак поверки наносится в паспорт.

Сведения о методах измерений

приведены в эксплуатационном документе.

Нормативные документы, устанавливающие требования к трансформаторам тока серии DM

ГОСТ 7746-2015 Трансформаторы тока. Общие технические условия ГОСТ 8.550-86 ГСИ. Государственный специальный эталон и государственная поверочная схема для средств измерений коэффициента и угла масштабного преобразования синусоидального тока

ГОСТ 8.217-2003 ГСИ. Трансформаторы тока. Методика поверки
