| Номер в госреестре | 70946-18 |
| Наименование СИ | Трансформаторы напряжения емкостные |
| Обозначение типа СИ | DDB-123 |
| Изготовитель | "Electrotecnica Arteche Hermanos S.L.", Испания |
| Год регистрации | 2018 |
| МПИ (интервал между поверками) | 8 лет |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
| Методика поверки | скачать |
Трансформаторы напряжения емкостные DDB-123 (далее - трансформаторы), предназначены для масштабного преобразования высокого фазного напряжения в напряжение, пригодное для передачи сигналов измерительной информации измерительным приборам, устройствам защиты и управления в электросетях переменного тока промышленной частоты.
Принцип действия трансформаторов основан на методе емкостного деления высокого напряжения с последующим преобразованием посредством электромагнитной индукции переменного тока.
Трансформаторы состоят из емкостного делителя напряжения и электромагнитного устройства (ЭМУ). Емкостной делитель состоит из набора конденсаторов с бумажнопропиленовой изоляцией обкладок, помещенных в залитый маслом фарфоровый изолятор, и смонтирован в виде колонны. ЭМУ подключается к выходу делителя и состоит из последовательно включенных компенсирующего реактора с малыми потерями и электромагнитного трансформатора. Электромагнитный трансформатор имеет секционированную первичную обмотку для подгонки коэффициента трансформации, две основные вторичные обмотки и одну дополнительную. ЭМУ заключено в герметичный бак, заполненный маслом. Корпус электромагнитного устройства служит основанием для монтажа колонны емкостного делителя. Высоковольтный ввод расположен на верхнем фланце делителя.
Замок крышки контактной коробки пломбируется для предотвращения несанкционированного доступа. На крышку контактной коробки наносится знак поверки.

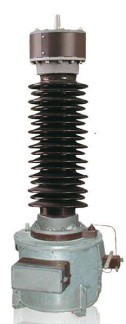

Общий вид трансформатора приведен на рисунке 1.
Таблица 1 - Метрологические характеристики
| Параметр | Значения |
| Номинальное напряжения первичной обмотки (A-N), кВ | 110/V3 |
| Наибольшее рабочее напряжение, кВ | 126 |
| Электрическая прочность изоляции трансформатора: - при приложении напряжения промышленной частоты, кВ | 200 |
| - при приложении напряжения полного грозового импульса, кВ | 480 |
| Номинальное напряжение вторичной обмотки, В - основной (1a-1n) | 100/V3 |
| - дополнительной (2a-2n) | 100 |
| - основной (3a-3n) | 100/V3 |
| Класс точности вторичных обмоток - основной (1a-1n) | 0,2 |
| - дополнительной (2a-2n) | 3Р |
| - основной (3a-3n) | 0,2 |
| Номинальная мощность вторичной обмотки, В • А - основной (1a-1n) | 200 |
| - дополнительной (2a-2n) | 200 |
| - основной (3a-3n) | 200 |
| Номинальная частота переменного тока, Гц | 50 |
| Предельное значение мощности трансформатора, ВА | 1000 |
Таблица 2 - Основные технические характеристики
| Наименование характеристики | Значения |
| Габаритные размеры трансформатора, мм, не более | |
| - высота | 2065 |
| - ширина | 450 |
| - длина | 450 |
| Масса, кг, не более | 510 |
| Условия эксплуатации: | |
| »-» о/'ч - температура окружающей среды, С | от -45 до +40 |
| Средний срок службы, лет | 30 |
| Средняя наработка на отказ не менее, ч, не менее | 220000 |
наносится типографским способом на титульный лист паспорта. Комплектность средства измерений
Таблица 3 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Трансформатор напряжения емкостной (зав. №№ 10003551/1; 10003551/2; 10003551/3; 10003551/4; 10003551/5; 10003551/6; 10003551/7; 10003551/8; 10003551/9; 10003551/10; 10003551/11; 10003551/12) | DDB-123 | 12 шт. |
| Паспорт | 12 экз. |
осуществляется по документу ГОСТ 8.216-2011 «ГСИ. Трансформаторы напряжения. Методика поверки».
Основные средства поверки:
1 Трансформатор напряжения измерительный эталонный 4820spez (Госреестр № 28982-05);
2 Прибор сравнения КНТ-05 (Госреестр № 37854-08);
3 Магазин нагрузок МР 3025 (Госреестр № 22808-07).
Допускается применять не указанные в перечне средства поверки, обеспечивающие определение (контроль) метрологических характеристик с требуемой точностью.
Знак поверки наносится на крышку контактной коробки и на свидетельство о поверке в виде оттиска клейма поверителя.
приведены в эксплуатационном документе.
Нормативные документы, устанавливающие требования к трансформаторам напряжения емкостным DDB-123
ГОСТ 1983-2001 Трансформаторы напряжения. Общие технические условия;
ГОСТ Р 8.746-2011 ГСИ. Государственная поверочная схема для средств измерений коэффициента масштабного преобразования и угла фазового сдвига электрического напряжения переменного тока промышленной частоты в диапазоне от 0,1/V3 до 750/V3 кВ.
