Модули измерительные СПЕКТР, 70948-18

Идентификационные данные (признаки)

Значение

Идентификационное наименование ПО

-

Номер версии (идентификационный номер ПО)

Не ниже 1.1

Цифровой идентификатор ПО

-

Наименование характеристики

Значение

Число каналов измерений напряжения

3

Диапазон измерений напряжения постоянного тока (между терминалом «N» и любым из терминалов «L1», «L2», «L3»), В

от -425 до +425

Диапазон измерений напряжения переменного тока частотой 50 Гц (между терминалом «N» и любым из терминалов «L1», «L2», «L3»), В

от 3 до 300

Пределы допускаемой основной относительной погрешности измерений напряжения постоянного и переменного тока, %

±(0,25 +106)

и/

Максимальное напряжение постоянного тока между любыми двумя терминалами «L1», «L2» и «L3», В

±1000

Входное сопротивление, МОм, не менее

-    между терминалом «N» и любым из терминалов «L1», «L2», «L3»;

-    между любыми двумя терминалами «L1», «L2», «L3»

1

2

Число каналов измерений силы тока

3

Диапазон измерений силы постоянного тока, А

от -200 до +200

Диапазон измерений силы переменного тока частотой 50 Гц, А

от 0,05 до 150

Пределы допускаемой основной относительной погрешности измерений силы постоянного и переменного тока, %

4

±(1 + —)

х

Диапазон измерений трехфазной активной мощности, Вт

от 10 до 100000

Пределы допускаемой основной относительной погрешности измерений трехфазной активной мощности, %

±(1,5 + 1320)

Рх

Число каналов измерений сопротивления постоянному току

3

Диапазон измерений сопротивления постоянному току, Ом

от 0,1 до 250

Пределы допускаемой основной относительной погрешности измерений сопротивления постоянному току, %

-    в диапазоне от 0,1 до 1 Ом

-    в диапазоне св. 1 до 4 Ом

-    в диапазоне св. 4 до 110 Ом

-    в диапазоне св. 110 до 250 Ом

±0,05 1) ±2,5 ±1 ±2

Число каналов измерений рабочего коэффициента передачи тензометрических датчиков

1

Схема измерений рабочего коэффициента передачи тензометрических датчиков

шестипроводная

Диапазон измерений рабочего коэффициента передачи тензометрических датчиков, мВ/В

от -3 до +3

Пределы допускаемой основной относительной погрешности измерений рабочего коэффициента передачи тензометрических датчиков, %

±(0,1 + °’15) Кх

Наименование характеристики

Значение

Напряжение постоянного тока для питания тензометрических датчиков, формируемое модулем, В

от 4,75 до 5,25

Число каналов измерений силы тока первичными измерительными преобразователями, встроенными в блок управления электроприводом (при наличии в комплекте поставки)

3

Диапазон измерений силы постоянного тока первичными измерительными преобразователями, встроенными в блок управления электроприводом, А

-    для предела измерений мощности «2,6 кВт»;

-    для предела измерений мощности «11 кВт»

от -10 до +10 от -50 до +50

Диапазон измерений силы переменного тока частотой 50 Гц первичными измерительными преобразователями, встроенными в блок управления электроприводом, А

-    для предела измерений мощности «2,6 кВт»;

-    для предела измерений мощности «11 кВт»

от 0,36 до 7 от 2 до 35

Пределы допускаемой основной относительной погрешности измерений силы постоянного и переменного тока первичными измерительными преобразователями, встроенными в блок управления электроприводом, %

-    для предела измерений мощности «2,6 кВт»;

-    для предела измерений мощности «11 кВт»

2

±(0,5 + —) ±(0,5 + у)

X

Пределы допускаемой дополнительной погрешности от изменения температуры окружающего воздуха в диапазоне рабочих температур-в долях от пределов допускаемой основной погрешности

0,5

Примечания 1) абсолютная погрешность, Ом;

UX - измеренное значение напряжения, В;

IX - измеренное значение силы тока, А;

PX - измеренное значение трехфазной активной мощности, Вт;

KX - измеренное значение коэффициента передачи тензометрических датчиков, мВ/В

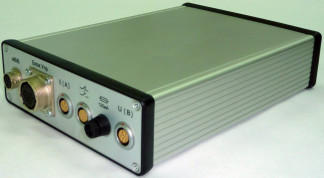

Наименование характеристики

Значение

Параметры электрического питания: - напряжение постоянного тока, В

от 11,4 до 12,6

Габаритные размеры, мм, (длинахширинахвысота)

252x170x56

Масса, кг

3

Нормальные условия измерений:

- температура окружающего воздуха, °С

от +15 до +25

- относительная влажность воздуха, %

от 30 до 80

- атмосферное давление, кПа

от 84 до 106

Рабочие условия измерений:

- температура окружающего воздуха, °С

от +10 до +40

- относительная влажность воздуха, %

от 10 до 85

- атмосферное давление, кПа

от 84 до 106

Средний срок службы, лет

8

Средняя наработка на отказ, ч

25 000

Наименование характеристики

Значение

Параметры электрического питания:

- напряжение переменного тока, В

380 (3 ф.)

- частота переменного тока, Гц

50

Габаритные размеры, мм, (длинахширинахвысота)

245x137x105

Масса, кг

4

Нормальные условия измерений:

- температура окружающего воздуха, °С

от +15 до +25

- относительная влажность воздуха, %

от 30 до 80

- атмосферное давление, кПа

от 84 до 106

Рабочие условия измерений:

- температура окружающего воздуха, °С

от +10 до +40

- относительная влажность воздуха, %

от 10 до 85

- атмосферное давление, кПа

от 84 до 106

Средний срок службы, лет

8

Средняя наработка на отказ, ч

25 000

Наименование

Обозначение

Количество

Модуль измерительный СПЕКТР (модификация по заказу)

ТУ 26.51.45-001-02605322-2018

1 шт.

Комплект принадлежностей

Токоизмерительные клещи

-

3 шт.

Переходной кабель подключения токоизмерительных клещей к модулю измерения и регистрации

02605322-27.32.13.199-003

1 шт.

Кабель измерения трехфазного напряжения и электрического сопротивления

02605322-27.32.13.199-001

1 шт.

Кабель регистрации сигналов состояния микровыключателей электропривода

02605322-27.32.13.199-002

1 шт.

Измерительные щуп-зажимы

-

10 шт.

Адаптер для поверки токоизмерительных клещей

02605322-27.12.31.000-001

1 шт.

Блок питания (напряжение 12 В)

-

1 шт.

Жгут заземления

-

1 шт.

Кабель USB

-

1 шт.

Плавкие предохранители

-

5 шт.

Программное обеспечение

Программа для сбора данных и регистрации параметров на CD-диске

-

1 шт.

Эксплуатационная документация

Руководство по эксплуатации

РЭ 26.51.45-001-02605322-2018

1 экз.

Наименование

Обозначение

Количество

Руководство пользователя прикладным программным обеспечением

РЭ 26.51.45-001-02605322-2018

1 экз.

Формуляр

ФО 26.51.45-001-02605322-2018

1 экз.

Методика поверки

МП 26.51.45-001-02605322-2018

1 экз.

Комплектующие, поставляемые по заказу

Ноутбук

-

1 шт. 1)

Встроенная аккумуляторная батарея модуля

-

1 шт. 2)

Внешняя аккумуляторная батарея

для питания модуля и ноутбука с внешним

зарядным устройством

-

1 шт. 3)

Блок управления электроприводом с комплектом соединительных кабелей

-

1 шт. 4)

Кабель подключения первичных измерительных преобразователей силы 02605322-27.32.13.199-004, крутящего момента силы с адаптером для поверки 02605322-27.12.31.000-002

-

1 шт. 5)

Мобильная рама для монтажа частей измерительного комплекса

-

1 шт.

Кейс для переноски комплекта (пластиковый или металлический)

-

1 шт.

Примечания

1)    - тип, характеристики и комплектация согласуются с Заказчиком;

2)    - на 1 час непрерывных измерений. В обозначении изделия присутствует индекс «А»;

3)    - до 3 часов непрерывных измерений;

4)    - комплект поставки блока указан в паспорте блока управления;

5)    - тип подключаемых измерительных преобразователей согласуется с Заказчиком
