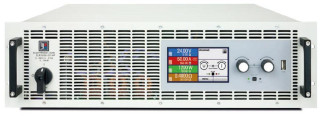

Нагрузки электронные программируемые серий EA-ELR 9000 HP, EA-EL 9000 B HP, EA-EL 9000 B 2Q, EA-EL 9000 T, EA-EL 3000 B (далее по тексту - нагрузки) предназначены для формирования сопротивления электрического тока, с одновременным измерением входных величин напряжения и силы постоянного тока, электрической мощности.
| Номер в госреестре | 70949-18 |
| Наименование СИ | Нагрузки электронные программируемые |
| Обозначение типа СИ | серий EA-ELR 9000 HP |
| Изготовитель | "EA Elektro-Automatik GmbH & Co. KG", Германия |
| Год регистрации | 2018 |
| Срок свидетельства | 23.04.2029 |
| МПИ (интервал между поверками) | 2 года |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
| Методика поверки | скачать |
Нагрузки электронные программируемые серий EA-ELR 9000 HP, EA-EL 9000 B HP, EA-EL 9000 B 2Q, EA-EL 9000 T, EA-EL 3000 B (далее по тексту - нагрузки) предназначены для формирования сопротивления электрического тока, с одновременным измерением входных величин напряжения и силы постоянного тока, электрической мощности.
Принцип действия нагрузок основан на формировании сопротивления электрического тока переменной величины, значение которого изменяется в соответствии с измеренными значениями напряжения и силы тока на входе нагрузки и выбранными режимами работы путем коммутации матрицы транзисторов, работающих в режиме управляемых резисторов. Управление и контроль над режимами работы нагрузок осуществляет встроенный микроконтроллер. Установка значений параметров производится с помощью регуляторов, расположенных на лицевой панели нагрузок, а также при помощи цифровых и аналогового интерфейсов при дистанционном режиме.
Конструктивно нагрузки серий EA-ELR 9000 HP, EA-EL 9000 B HP и EA-EL 9000 B 2Q изготавливаются в стоечном варианте для установки в 19-ти дюймовую стойку. Нагрузки серий EA-EL 9000 T и EA-EL 3000 B представляют собой лабораторные приборы настольного исполнения.
Нагрузки серий EA-ELR отличаются от нагрузок серий EA-EL возможностью возврата электроэнергии в сеть. Встроенный генератор сигналов обеспечивает воспроизведение прямоугольных, треугольных, трапецеидальных (только для серий EA-ELR 9000 HP и EA-EL 9000 B HP), пилообразных (только для серии EA-EL 3000 B), синусоидальных сигналов, а также сигналов произвольной формы без нормируемых метрологических характеристик и обработку таблиц зависимостей UI-IU. Нагрузки могут соединяться параллельно для наращивания входной мощности в режимах стабилизации постоянного напряжения (CV), постоянного тока (CC), мощности (СР) и сопротивления (CR).
Нагрузки с индексом НР отличаются возможностью поддержания номинальной входной мощности без ограничений, вызванных нагревом компонентов внутри нагрузки.
Нагрузки серий EA-ELR 9000 HP, EA-EL 9000 B HP, EA-EL 9000 B 2Q имеют встроенные изолированный аналоговый интерфейс (0-5 В или 0-10 В) и USB порт, а также могут быть дополнительно оборудованы следующими интерфейсами: LAN, GPIB, CAN, CANopen, ProfiNet, Modbus TCP, EtherCAT, RS-232. Нагрузки серии EA-EL 9000 T имеют USB порт и могут быть дополнительно оборудованы интерфейс картой EA-IF KE4, которая имеет следующие интерфейсы: изолированный аналоговый (0-5 В или 0-10 В), USB и LAN. Нагрузки серии EA-EL 3000 B могут быть дополнительно оборудованы интерфейс картами EA-IF KE5, имеющими три разновидности интерфейсов: USB, USB/LAN или USB/аналоговый (0-5 В или 0-10 В).
Каждая серия нагрузок выпускается в модификациях, отличающихся максимальной электрической мощностью, диапазонами токов и напряжений, габаритными размерами и массой.
Общий вид нагрузок и места пломбирования представлены на рисунках 1 - 5. От несанкционированного доступа нагрузки защищаются наклейками, которые наносятся в месте примыкания верхней крышки и боковой стенки нагрузки с правой стороны.
Место
пломбирования
6-6 И
„ 50.00Л сс э ошии
Рисунок 1 - Общий вид и место пломбирования нагрузок серии EA-ELR 9000 HP
Место пломбирования
В
|
12.00 V |
UhlwM gj |
|
S «н л |
|
|
SOMA гг I ЯШ w" |
|
|
600 W |
|
|
9 |
АН I SLHU |
6
teCLLCWfJC LQ*0
Рисунок 2 - Общий вид и место пломбирования нагрузок серии EA-EL 9000 B HP
Место
пломбирования
== = = ====== = === = = Л
Рисунок 3 - Общий вид и место пломбирования нагрузок серии EA-EL 9000 В 2Q
Место
пломбирования
|
Место |
||
|
4,1 |
пломбирования |
. .««.И^В ... Si Щ Щ: / А □ «^шпоив^ет {'
Рисунок 5 - Общий вид и место пломбирования нагрузок серии EA-EL 3000 B
Программное обеспечение (далее по тексту - ПО) нагрузок является встроенным и служит для управления режимами работы, выбора встроенных измерительных и вспомогательных функций. Идентификационные данные ПО представлены в таблице 1.
Программное обеспечение является метрологически значимым, оно устанавливается в энергозависимую память встроенного контроллера в производственном цикле на заводе-изготовителе Уровень защиты встроенного ПО от непреднамеренных и преднамеренных изменений - «низкий» в соответствии с Р 50.2.077-2014.
Таблица 1 - Идентификационные данные ПО нагрузок
|
Идентификационные данные (признаки) |
Значение |
||
|
Идентификационное наименование ПО |
KE |
HMI |
DR |
|
Номер версии (идентификационный номер ПО), не ниже: - для серии EA-ELR 9000 HP - для серии EA-EL 9000 B HP - для серии EA-EL 9000 B 2Q - для серии EA-EL 9000 T - для серии EA-EL 3000 B |
V2.02 V2.02 V2.02 V2.02 V2.02 |
V2.02 V2.02 V2.02 V2.02 |
V1.0.5 V1.0.5 V1.0.5 V1.0.5 V2.0.1 |
|
Цифровой идентификатор ПО |
- |
- |
- |
Основные метрологические и технические характеристики нагрузок приведены в таблицах 2 -5.
|
Серия |
Модификация |
Пределы установки стабилизируемого значения силы постоянного тока (^предХ А |
Пределы допускаемой абсолютной погрешности установки стабилизируемого значения силы постоянного тока, А |
|
EA-ELR 9000-HP |
EA-ELR 9080-170 HP |
170 |
±(0,002^уст+0,002^пред) |
|
EA-ELR 9200-70 HP |
70 |
||
|
EA-ELR 9360-40 HP |
40 |
||
|
EA-ELR 9500-30 HP |
30 |
||
|
EA-ELR 9750-20 HP |
20 |
||
|
EA-ELR 9080-340 HP |
340 |
||
|
EA-ELR 9200-140 HP |
140 |
||
|
EA-ELR 9360-80 HP |
80 |
||
|
EA-ELR 9500-60 HP |
60 |
||
|
EA-ELR 9750-40 HP |
40 |
||
|
EA-ELR 9080-510 HP |
510 |
||
|
EA-ELR 9200-210 HP |
210 |
||
|
EA-ELR 9360-120 HP |
120 |
||
|
EA-ELR 9500-90 HP |
90 |
||
|
EA-ELR 9750-60 HP |
60 |
||
|
EA-ELR 91000-40 HP |
40 |
||
|
EA-ELR 91500-30 HP |
30 |
||
|
EA-EL 9000-В HP |
EA-EL 9080-85 В HP |
85 |
±(0,001 •Iуст+0,002•Iпред) |
|
EA-EL 9200-35 В HP |
35 |
||
|
EA-EL 9360-20 В HP |
20 |
||
|
EA-EL 9500-15 В HP |
15 |
||
|
EA-EL 9750-10 В HP |
10 |
||
|
EA-EL 9080-170 В HP |
170 |
||
|
EA-EL 9200-70 В HP |
70 |
||
|
EA-EL 9360-40 В HP |
40 |
||
|
EA-EL 9500-30 В HP |
30 |
||
|
EA-EL 9750-20 В HP |
20 |
||
|
EA EL 9080-85 В 2Q |
EA-EL 9080-85 В 2Q |
85 |
±(0,002-Густ+0,002-!пред) |
|
EA-EL 9200-35 В 2Q |
35 |
||
|
EA-EL 9360-20 В 2Q |
20 |
||
|
EA-EL 9500-15 В 2Q |
15 |
||
|
EA-EL 9750-10 В 2Q |
10 |
||
|
EA-EL 9080-170 В 2Q |
170 |
||
|
EA-EL 9200-70 В 2Q |
70 |
||
|
EA-EL 9360-40 В 2Q |
40 |
||
|
EA EL 9500-30 В 2Q |
30 |
||
|
EA EL 9750-20 В 2Q |
20 |
||
|
EA-EL 9000 T |
EA-EL 9080-45 T |
45 |
±(0,001 •Iуст+0,002•Iпред) |
|
EA-EL 9200-18 T |
18 |
||
|
EA EL 9500-08 T |
8 |
||
|
EA-EL 3000 B |
EA EL 3080-60 B |
60 |
±(0,001 -!уст+0,002-!пред) |
|
EA EL 3200-25 B |
25 |
||
|
EA EL 3500-10 B |
10 |
||
|
Примечание: !пред - значение предела установки силы постоянного тока в нагрузке, А; !уст - установленное стабилизируемое значение силы постоянного тока в нагрузке, А. |
|||
|
Серия |
Модификация |
Пределы установки стабилизируемого значения напряжения постоянного тока СЦпредХ В |
Пределы допускаемой абсолютной погрешности установки стабилизируемого значения напряжения постоянного тока, В |
|
EA-ELR 9000-HP |
EA-ELR 9080-170 HP |
80 |
±(0,002-Uyct+0,001 ^пред) |
|
EA-ELR 9200-70 HP |
200 |
||
|
EA-ELR 9360-40 HP |
360 |
||
|
EA-ELR 9500-30 HP |
500 |
||
|
EA-ELR 9750-20 HP |
750 |
||
|
EA-ELR 9080-340 HP |
80 |
||
|
EA-ELR 9200-140 HP |
200 |
||
|
EA-ELR 9360-80 HP |
360 |
||
|
EA-ELR 9500-60 HP |
500 |
||
|
EA-ELR 9750-40 HP |
750 |
±(0,002^+0,001 ^д) |
|
|
EA-ELR 9080-510 HP |
80 |
||
|
EA-ELR 9200-210 HP |
200 |
||
|
EA-ELR 9360-120 HP |
360 |
||
|
EA-ELR 9500-90 HP |
500 |
||
|
EA-ELR 9750-60 HP |
750 |
||
|
EA-ELR 91000-40 HP |
1000 |
||
|
EA-ELR 91500-30 HP |
1500 |
||
|
EA-EL 9000-В HP |
EA-EL 9080-85 В HP |
80 |
±(0,001 ^уст+0,001 ^пред) |
|
EA-EL 9200-35 В HP |
200 |
||
|
EA-EL 9360-20 В HP |
360 |
||
|
EA-EL 9500-15 В HP |
500 |
||
|
EA-EL 9750-10 В HP |
750 |
||
|
EA-EL 9080-170 В HP |
80 |
||
|
EA-EL 9200-70 В HP |
200 |
||
|
EA-EL 9360-40 В HP |
360 |
||
|
EA-EL 9500-30 В HP |
500 |
||
|
EA-EL 9750-20 В HP |
750 |
||
|
EA EL 9080-85 В 2Q |
EA-EL 9080-85 В 2Q |
80 |
±(0,001 ^уст+0,001 ^пред) |
|
EA-EL 9200-35 В 2Q |
200 |
||
|
EA-EL 9360-20 В 2Q |
360 |
||
|
EA-EL 9500-15 В 2Q |
500 |
||
|
EA-EL 9750-10 В 2Q |
750 |
||
|
EA-EL 9080-170 В 2Q |
80 |
||
|
EA-EL 9200-70 В 2Q |
200 |
||
|
EA-EL 9360-40 В 2Q |
360 |
||
|
EA EL 9500-30 В 2Q |
500 |
||
|
EA EL 9750-20 В 2Q |
750 |
||
|
EA-EL 9000 T |
EA-EL 9080-45 T |
80 |
±(0,001 ^уст+0,001 ^пред) |
|
EA-EL 9200-18 T |
200 |
||
|
EA EL 9500-08 T |
500 |
||
|
EA-EL 3000 B |
EA EL 3080-60 B |
80 |
±(0,001 ^уст+0,001 ^пред) |
|
EA EL 3200-25 B |
200 |
||
|
EA EL 3500-10 B |
500 |
||
|
Примечание: U^^ - значение предела установки напряжения постоянного тока в нагрузке, В; Цуст - установленное стабилизируемое значение напряжения постоянного тока в нагрузке, В. |
|||
|
Серия |
Модификация |
Пределы установки значения электрической мощности (P^), Вт |
Пределы допускаемой абсолютной погрешности установки значения электрической мощности, Вт |
|
EA-ELR 9000-HP |
EA-ELR 9080-170 HP |
5000 |
±(0,002-Руст+0,001-Рпред) |
|
EA-ELR 9200-70 HP |
5000 |
||
|
EA-ELR 9360-40 HP |
5000 |
||
|
EA-ELR 9500-30 HP |
5000 |
||
|
EA-ELR 9750-20 HP |
5000 |
||
|
EA-ELR 9080-340 HP |
10000 |
||
|
EA-ELR 9200-140 HP |
10000 |
||
|
EA-ELR 9360-80 HP |
10000 |
||
|
EA-ELR 9500-60 HP |
10000 |
||
|
EA-ELR 9750-40 HP |
10000 |
||
|
EA-ELR 9080-510 HP |
15000 |
||
|
EA-ELR 9200-210 HP |
15000 |
||
|
EA-ELR 9360-120 HP |
15000 |
||
|
EA-ELR 9500-90 HP |
15000 |
||
|
EA-ELR 9750-60 HP |
15000 |
||
|
EA-ELR 91000-40 HP |
15000 |
||
|
EA-ELR 91500-30 HP |
15000 |
||
|
EA-EL 9000-В HP |
EA-EL 9080-85 В HP |
1200 |
±(0,002-Руст+0,005-Рпред) |
|
EA-EL 9200-35 В HP |
1000 |
||
|
EA-EL 9360-20 В HP |
900 |
||
|
EA-EL 9500-15 В HP |
600 |
||
|
EA-EL 9750-10 В HP |
600 |
||
|
EA-EL 9080-170 В HP |
2400 |
||
|
EA-EL 9200-70 В HP |
2000 |
||
|
EA-EL 9360-40 В HP |
1800 |
||
|
EA-EL 9500-30 В HP |
1200 |
||
|
EA-EL 9750-20 В HP |
1200 |
||
|
EA EL 9080-85 В 2Q |
EA-EL 9080-85 В 2Q |
1200 |
±(0,002-Руст+0,005-Рпред) |
|
EA-EL 9200-35 В 2Q |
1000 |
||
|
EA-EL 9360-20 В 2Q |
900 |
||
|
EA-EL 9500-15 В 2Q |
600 |
||
|
EA-EL 9750-10 В 2Q |
600 |
||
|
EA-EL 9080-170 В 2Q |
2400 |
||
|
EA-EL 9200-70 В 2Q |
2400 |
||
|
EA-EL 9360-40 В 2Q |
1800 |
||
|
EA EL 9500-30 В 2Q |
1200 |
||
|
EA EL 9750-20 В 2Q |
1200 |
||
|
EA-EL 9000 T |
EA-EL 9080-45 T |
550 |
±(0,002-Руст+0,005-Рпред) |
|
EA-EL 9200-18 T |
500 |
||
|
EA EL 9500-08 T |
400 |
||
|
EA-EL 3000 B |
EA EL 3080-60 B |
400 |
±(0,002-Руст+0,005-Рпред) |
|
EA EL 3200-25 B |
400 |
||
|
EA EL 3500-10 B |
400 |
||
|
Примечание: Рпред - значение предела установки электрической мощности в нагрузке, Вт; Руст - установленное стабилизируемое значение электрической мощности в нагрузке, Вт. |
|||
Таблица 5 - Основные метрологические характеристики нагрузок при измерении силы постоянного тока
|
Серия |
Модификация |
Пределы измерений силы постоянного тока (1предХ А |
Пределы допускаемой абсолютной погрешности измерений силы постоянного тока, А |
|
EA-ELR 9000-HP |
EA-ELR 9080-170 HP |
170 |
±(0,002^изм+0,002^пред) |
|
EA-ELR 9200-70 HP |
70 |
||
|
EA-ELR 9360-40 HP |
40 |
||
|
EA-ELR 9500-30 HP |
30 |
||
|
EA-ELR 9750-20 HP |
20 |
||
|
EA-ELR 9080-340 HP |
340 |
||
|
EA-ELR 9200-140 HP |
140 |
||
|
EA-ELR 9360-80 HP |
80 |
||
|
EA-ELR 9500-60 HP |
60 |
||
|
EA-ELR 9750-40 HP |
40 |
||
|
EA-ELR 9080-510 HP |
510 |
||
|
EA-ELR 9200-210 HP |
210 |
||
|
EA-ELR 9360-120 HP |
120 |
||
|
EA-ELR 9500-90 HP |
90 |
||
|
EA-ELR 9750-60 HP |
60 |
||
|
EA-ELR 91000-40 HP |
40 |
||
|
EA-ELR 91500-30 HP |
30 |
||
|
EA-EL 9000-В HP |
EA-EL 9080-85 В HP |
85 |
±(0,00Ыизм+0,002^пред) |
|
EA-EL 9200-35 В HP |
35 |
||
|
EA-EL 9360-20 В HP |
20 |
||
|
EA-EL 9500-15 В HP |
15 |
||
|
EA-EL 9750-10 В HP |
10 |
||
|
EA-EL 9080-170 В HP |
170 |
||
|
EA-EL 9200-70 В HP |
70 |
||
|
EA-EL 9360-40 В HP |
40 |
||
|
EA-EL 9500-30 В HP |
30 |
||
|
EA-EL 9750-20 В HP |
20 |
||
|
EA EL 9080-85 В 2Q |
EA-EL 9080-85 В 2Q |
85 |
±(0,002^изм+0,002^пред) |
|
EA-EL 9200-35 В 2Q |
35 |
||
|
EA-EL 9360-20 В 2Q |
20 |
||
|
EA-EL 9500-15 В 2Q |
15 |
||
|
EA-EL 9750-10 В 2Q |
10 |
||
|
EA-EL 9080-170 В 2Q |
170 |
||
|
EA-EL 9200-70 В 2Q |
70 |
||
|
EA-EL 9360-40 В 2Q |
40 |
||
|
EA EL 9500-30 В 2Q |
30 |
||
|
EA EL 9750-20 В 2Q |
20 |
||
|
EA-EL 9000 T |
EA-EL 9080-45 T |
45 |
±(0,00Ыизм+0,002^пред) |
|
EA-EL 9200-18 T |
18 |
||
|
EA EL 9500-08 T |
8 |
||
|
EA-EL 3000 B |
EA EL 3080-60 B |
60 |
±(0,001 •!изм+0,002^!пред) |
|
EA EL 3200-25 B |
25 |
||
|
EA EL 3500-10 B |
10 |
||
|
Примечание: 1пред - значение предела измерений силы постоянного тока в нагрузке, А; 1изм - значение силы постоянного тока, измеренное нагрузкой, А. |
|||
|
Серия |
Модификация |
Пределы измерений напряжения постоянного тока (ЦпредХ В |
Пределы допускаемой абсолютной погрешности измерений напряжения постоянного тока, В |
|
EA-ELR 9000-HP |
EA-ELR 9080-170 HP |
80 |
±(0,002^^+0,001 ^пред) |
|
EA-ELR 9200-70 HP |
200 |
||
|
EA-ELR 9360-40 HP |
360 |
||
|
EA-ELR 9500-30 HP |
500 |
||
|
EA-ELR 9750-20 HP |
750 |
||
|
EA-ELR 9080-340 HP |
80 |
||
|
EA-ELR 9200-140 HP |
200 |
||
|
EA-ELR 9360-80 HP |
360 |
||
|
EA-ELR 9500-60 HP |
500 |
||
|
EA-ELR 9750-40 HP |
750 |
±(0,002^^+0,001 ^пред) |
|
|
EA-ELR 9080-510 HP |
80 |
||
|
EA-ELR 9200-210 HP |
200 |
||
|
EA-ELR 9360-120 HP |
360 |
||
|
EA-ELR 9500-90 HP |
500 |
||
|
EA-ELR 9750-60 HP |
750 |
||
|
EA-ELR 91000-40 HP |
1000 |
||
|
EA-ELR 91500-30 HP |
1500 |
||
|
EA-EL 9000-В HP |
EA-EL 9080-85 В HP |
80 |
±(0,001^^+0,001 •Спред) |
|
EA-EL 9200-35 В HP |
200 |
||
|
EA-EL 9360-20 В HP |
360 |
||
|
EA-EL 9500-15 В HP |
500 |
||
|
EA-EL 9750-10 В HP |
750 |
||
|
EA-EL 9080-170 В HP |
80 |
||
|
EA-EL 9200-70 В HP |
200 |
||
|
EA-EL 9360-40 В HP |
360 |
||
|
EA-EL 9500-30 В HP |
500 |
||
|
EA-EL 9750-20 В HP |
750 |
||
|
EA EL 9080-85 В 2Q |
EA-EL 9080-85 В 2Q |
80 |
±(0,001^^+0,001 •Спред) |
|
EA-EL 9200-35 В 2Q |
200 |
||
|
EA-EL 9360-20 В 2Q |
360 |
||
|
EA-EL 9500-15 В 2Q |
500 |
||
|
EA-EL 9750-10 В 2Q |
750 |
||
|
EA-EL 9080-170 В 2Q |
80 |
||
|
EA-EL 9200-70 В 2Q |
200 |
||
|
EA-EL 9360-40 В 2Q |
360 |
||
|
EA EL 9500-30 В 2Q |
500 |
||
|
EA EL 9750-20 В 2Q |
750 |
||
|
EA-EL 9000 T |
EA-EL 9080-45 T |
80 |
±(0,001 •Uизм+0,001•Uпред) |
|
EA-EL 9200-18 T |
200 |
||
|
EA EL 9500-08 T |
500 |
||
|
EA-EL 3000 B |
EA EL 3080-60 B |
80 |
±(0,001^^+0,001^^) |
|
EA EL 3200-25 B |
200 |
||
|
EA EL 3500-10 B |
500 |
||
|
Примечание: U^^ - значение предела измерений напряжения постоянного тока в нагрузке, В; U^ - значение напряжения постоянного тока, измеренное нагрузкой, В. |
|||
|
Серия |
Модификация |
Пределы измерений электрической мощности (P^), Вт |
Пределы допускаемой абсолютной погрешности измерений электрической мощности, Вт |
|
EA-ELR 9080-170 HP |
5000 |
||
|
EA-ELR 9200-70 HP |
5000 |
||
|
EA-ELR 9360-40 HP |
5000 |
||
|
EA-ELR 9500-30 HP |
5000 |
||
|
EA-ELR 9750-20 HP |
5000 |
||
|
EA-ELR 9000-HP |
EA-ELR 9080-340 HP |
10000 |
|
|
EA-ELR 9200-140 HP |
10000 |
||
|
EA-ELR 9360-80 HP |
10000 |
||
|
EA-ELR 9500-60 HP |
10000 |
±(0,002-Ризм+0,001-Рпред) |
|
|
EA-ELR 9750-40 HP |
10000 |
||
|
EA-ELR 9080-510 HP |
15000 |
||
|
EA-ELR 9200-210 HP |
15000 |
||
|
EA-ELR 9360-120 HP |
15000 |
||
|
EA-ELR 9500-90 HP |
15000 |
||
|
EA-ELR 9750-60 HP |
15000 |
||
|
EA-ELR 91000-40 HP |
15000 |
||
|
EA-ELR 91500-30 HP |
15000 |
||
|
EA-EL 9080-85 В HP |
1200 |
||
|
EA-EL 9000-В HP |
EA-EL 9200-35 В HP |
1000 |
|
|
EA-EL 9360-20 В HP |
900 |
||
|
EA-EL 9500-15 В HP |
600 |
||
|
EA-EL 9750-10 В HP |
600 |
±(0,002-Ризм+0,005-Рпред) |
|
|
EA-EL 9080-170 В HP |
2400 |
||
|
EA-EL 9200-70 В HP |
2000 |
||
|
EA-EL 9360-40 В HP |
1800 |
||
|
EA-EL 9500-30 В HP |
1200 |
||
|
EA-EL 9750-20 В HP |
1200 |
||
|
EA-EL 9080-85 В 2Q |
1200 |
||
|
EA EL 9080-85 В 2Q |
EA-EL 9200-35 В 2Q |
1000 |
|
|
EA-EL 9360-20 В 2Q |
900 |
||
|
EA-EL 9500-15 В 2Q |
600 |
||
|
EA-EL 9750-10 В 2Q |
600 |
±(0,002-Ризм+0,005-Рпред) |
|
|
EA-EL 9080-170 В 2Q |
2400 |
||
|
EA-EL 9200-70 В 2Q |
2400 |
||
|
EA-EL 9360-40 В 2Q |
1800 |
||
|
EA EL 9500-30 В 2Q |
1200 |
||
|
EA EL 9750-20 В 2Q |
1200 |
||
|
EA-EL 9080-45 T |
550 |
||
|
EA-EL 9000 T |
EA-EL 9200-18 T |
500 |
±(0,002-Ризм+0,005-Рпред) |
|
EA EL 9500-08 T |
400 |
||
|
EA EL 3080-60 B |
400 |
||
|
EA-EL 3000 B |
EA EL 3200-25 B |
400 |
±(0,002-Ризм+0,005-Рпред) |
|
EA EL 3500-10 B |
400 |
Примечание:
Рпред - значение предела измерений электрической мощности в нагрузке, Вт; Ризм - значение электрической мощности, Вт._
|
Серия |
Модификация |
Диапазон формирования сопротивления электрического тока, Ом |
Г абаритные размеры (длина х ширина х х высота), мм, не более |
Масса, кг, не более |
|
EA-ELR 9000 HP |
EA-ELR 9080-170 HP |
от 0,02 до 25 |
449 х 133 х 670 |
18 |
|
EA-ELR 9200-70 HP |
от 0,1 до 150 |
449 х 133 х 670 |
18 |
|
|
EA-ELR 9360-40 HP |
от 0,3 до 520 |
449 х 133 х 670 |
18 |
|
|
EA-ELR 9500-30 HP |
от 0,5 до 1000 |
449 х 133 х 670 |
18 |
|
|
EA-ELR 9750-20 HP |
от 1,2 до 2200 |
449 х 133 х 670 |
18 |
|
|
EA-ELR 9080-340 HP |
от 0,01 до 13 |
449 х 133 х 670 |
25 |
|
|
EA-ELR 9200-140 HP |
от 0,05 до 75 |
449 х 133 х 670 |
25 |
|
|
EA-ELR 9360-80 HP |
от 0,15 до 260 |
449 х 133 х 670 |
25 |
|
|
EA-ELR 9500-60 HP |
от 0,25 до 500 |
449 х 133 х 670 |
25 |
|
|
EA-ELR 9750-40 HP |
от 0,6 до 1100 |
449 х 133 х 670 |
25 |
|
|
EA-ELR 9080-510 HP |
от 0,006 до 10 |
449 х 133 х 670 |
32 |
|
|
EA-ELR 9200-210 HP |
от 0,033 до 50 |
449 х 133 х 670 |
32 |
|
|
EA-ELR 9360-120 HP |
от 0,1 до 180 |
449 х 133 х 670 |
32 |
|
|
EA-ELR 9500-90 HP |
от 0,16 до 340 |
449 х 133 х 670 |
32 |
|
|
EA-ELR 9750-60 HP |
от 0,4 до 740 |
449 х 133 х 670 |
32 |
|
|
EA-ELR 91000-40 HP |
от 0,8 до 1300 |
449 х 133 х 670 |
32 |
|
|
EA-ELR 91500-30 HP |
от 2,5 до 3000 |
449 х 133 х 670 |
32 |
|
|
EA-EL 9000 B HP |
EA-EL 9080-85 B HP |
от 0,08 до 30 |
449 х 88 х 464 |
9 |
|
EA-EL 9200-35 B HP |
от 0,44 до 200 |
449 х 88 х 464 |
9 |
|
|
EA-EL 9360-20 B HP |
от 1,4 до 600 |
449 х 88 х 464 |
9 |
|
|
EA-EL 9500-15 B HP |
от 2,5 до 1200 |
449 х 88 х 464 |
9 |
|
|
EA-EL 9750-10 B HP |
от 6 до 2500 |
449 х 88 х 464 |
9 |
|
|
EA-EL 9080-170 B HP |
от 0,04 до 15 |
449 х 88 х 464 |
11 |
|
|
EA-EL 9200-70 B HP |
от 0,22 до 100 |
449 х 88 х 464 |
11 |
|
|
EA-EL 9360-40 B HP |
от 0,7 до 300 |
449 х 88 х 464 |
11 |
|
|
EA-EL 9500-30 B HP |
от 1,25 до 600 |
449 х 88 х 464 |
11 |
|
|
EA-EL 9750-20 B HP |
от 3 до 1250 |
449 х 88 х 464 |
11 |
|
|
EA-EL 9000 B 2Q |
EA-EL 9080-85 B 2Q |
от 0,08 до 30 |
449 х 88 х 464 |
9 |
|
EA-EL 9200-35 B 2Q |
от 0,44 до 200 |
449 х 88 х 464 |
9 |
|
|
EA-EL 9360-20 B 2Q |
от 1,4 до 600 |
449 х 88 х 464 |
9 |
|
|
EA-EL 9500-15 B 2Q |
от 2,5 до 1200 |
449 х 88 х 464 |
9 |
|
|
EA-EL 9750-10 B 2Q |
от 6 до 2500 |
449 х 88 х 464 |
9 |
|
|
EA-EL 9080-170 B 2Q |
от 0,04 до 15 |
449 х 88 х 464 |
11 |
|
|
EA-EL 9200-70 B 2Q |
от 0,22 до 100 |
449 х 88 х 464 |
11 |
|
|
EA-EL 9360-40 B 2Q |
от 0,7 до 300 |
449 х 88 х 464 |
11 |
|
|
EA-EL 9500-30 B 2Q |
от 1,25 до 600 |
449 х 88 х 464 |
11 |
|
|
EA-EL 9750-20 B 2Q |
от 3 до 1250 |
449 х 88 х 464 |
11 |
|
|
EA-EL 9000 T |
EA-EL 9080-45 T |
от 0,12 до 40 |
92 х 239 х 352 |
6,5 |
|
EA-EL 9200-18 T |
от 1 до 340 |
92 х 239 х 352 |
6,5 |
|
|
EA-EL 9500-08 T |
от 6 до 2000 |
92 х 239 х 352 |
6,5 |
|
|
EA-EL 3000 B |
EA-EL 3080-60 B |
от 0,12 до 40 |
260 х 88 х 325 |
4 |
|
EA-EL 3200-25 B |
от 1 до 340 |
260 х 88 х 325 |
4 |
|
|
EA-EL 3500-10 B |
от 6 до 2000 |
260 х 88 х 325 |
4 |
|
Наименование характеристики |
Значение характеристики |
|
Рабочие условия измерений: - температура окружающего воздуха, °C - относительная влажность воздуха при температуре 3 0 °С, % |
от 0 до +50 до 80 (без конденсации влаги) |
|
Параметры электрического питания: - напряжение переменного тока, В - частота переменного тока, Г ц |
115±11,5 / 220±22 50±5 / 60±6 |
наносится на титульный лист руководства по эксплуатации типографским способом.
Комплектность средства измерений представлена в таблице 10.
Таблица 10 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Нагрузка электронная программируемая серии EA-ELR 9000 HP или EA-EL 9000 B HP или EA-EL 9000 B 2Q или EA-EL 9000 T или EA-EL 3000 B |
- |
1 шт. |
|
Руководство по эксплуатации |
- |
1 экз. |
|
Методика поверки |
ИЦРМ-МП-006-18 |
1 экз. |
осуществляется по документу ИЦРМ-МП-006-18 «Нагрузки электронные программируемые серий EA-ELR 9000 HP, EA-EL 9000 B HP, EA-EL 9000 B 2Q, EA-EL 9000 T, EA-EL 3000 B. Методика поверки», утвержденному ООО «ИЦРМ» 09.02.2018 г.
Основные средства поверки:
- источники питания постоянного тока лабораторные программируемые EA-PS(PSI) 9000 (регистрационный номер в Федеральном информационном фонде 61608-15);
- вольтметр универсальный В7-78/1 (регистрационный номер в Федеральном информационном фонде 52147-12);
- шунт токовый PCS-71000 (регистрационный номер в Федеральном информационном фонде 61767-15) до 300 А;
- шунт измерительный постоянного тока 9230А-1000 (регистрационный номер в Федеральном информационном фонде 55119-13) для нагрузок до 510 А.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
приведены в эксплуатационном документе.
Техническая документация изготовителя EA Elektro-Automatik GmbH & Co. KG, Германия
| Зарегистрировано поверок | 107 |
| Поверителей | 10 |
| Актуальность данных | 21.11.2024 |
