| Номер в госреестре | 70967-18 |
| Наименование СИ | Аппаратура геодезическая спутниковая |
| Обозначение типа СИ | Stonex S9i, Stonex S10A, Stonex S800, Stonex S800A |
| Изготовитель | "Stonex S.R.L..", Италия |
| Год регистрации | 2018 |
| Срок свидетельства | 23.04.2024 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Аппаратура геодезическая спутниковая Stonex S9i, Stonex S10A, Stonex S800, Stonex S800A (далее - аппаратура) предназначена для измерений длин базисов при выполнении кадастровых и землеустроительных работ, создании планово-высотных обоснований, инженерногеодезических изысканиях, создании и обновлении государственных топографических карт и планов в графической, цифровой, фотографической и иных формах, а также в системе геодезического мониторинга.
Аппаратура геодезическая спутниковая Stonex S9i, Stonex S10A, Stonex S800, Stonex S800A - геодезические приборы, принцип действия которых заключается в измерении времени прохождения сигнала от спутника до приёмной антенны и вычислении значения расстояния до спутника.
Конструктивно аппаратура представляет собой моноблок, в котором объединены спутниковая антенна и спутниковый геодезический приемник. Аппаратура спроектирована для самостоятельного применения в качестве базовой или подвижной станции.
На передней панели корпуса расположены кнопка питания и функциональная кнопка, а также светодиодные индикаторы статуса спутников, уровня заряда аккумулятора, состояние памяти, индикатор статуса подключения внешних устройств и индикаторы режимов съёмки.
В нижней части корпуса аппаратуры Stonex S9i располагаются разъем TNC внешней УКВ радиоантенны, разъём TNC для GSM антенны, порт LEMO 1 (5 контактов), порт LEMO 2 (7 контактов), два отсека для батареи и втулка с резьбой %-11 для закрепления аппаратуры. Под пространством для батареи первого отсека находится слот для SIM-карты, необходимый в случае использования GSM-соединения, под пространством для батареи второго отсека находится слот для microSD карты памяти.
В нижней части корпуса аппаратуры Stonex S10A располагаются разъем TNC внешней УКВ радиоантенны, разъём TNC для GSM антенны, порт LEMO 1 (5 контактов), порт LEMO 2 (7 контактов) и втулка с резьбой %-11 для закрепления аппаратуры. Отсек для батареи находиться с тыльной стороны корпуса. Так же в батарейном отсеке находятся слот для SIM-карты, слот для microSD карты памяти и кнопка перезагрузки аппаратуры.
В нижней части корпуса аппаратуры Stonex S800, Stonex S800A располагаются разъем TNC внешней УКВ радиоантенны, порт LEMO 1 (2 контакта), порт LEMO 2 (5 контактов), порт LEMO 3 (7 контактов) и втулка с резьбой %-11 для закрепления аппаратуры.
Управление аппаратурой осуществляется с помощью полевого контроллера, персонального компьютера (далее - ПК), мобильных устройств на базе различных операционных систем или wеb-интерфейса, с подключением к аппаратуре по кабелю, Bluetooth или Wi-Fi. Принимаемая со спутников информация записывается во внутреннюю память аппаратуры, на сменную microSD карту памяти, на внешний носитель, память контроллера или ПК. Электропитание аппаратуры осуществляется от внутренней перезаряжаемой батареи или от внешнего источника питания постоянного тока.
Аппаратура позволяет принимать следующие типы спутниковых сигналов:
GPS: L1/L2/L5; ГЛОНАСС: L1/L2; Galileo: E1, E5A, E5B; Beidou (COMPASS): B1, B2; SBAS.
Аппаратура оснащена встроенными GSM и радио (УКВ/UHF) модулями для приёма/ передачи поправок в форматах RTCM, CMR, CMR+.
В процессе эксплуатации, аппаратура не предусматривает механических и электронных внешних регулировок. Пломбирование аппаратуры не предусмотрено, ограничение доступа к узлам обеспечено конструкцией крепёжных винтов, снятие которых возможно только при наличии специальных ключей.

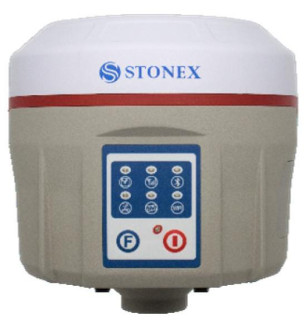

Общий вид аппаратуры представлен на рисунках 1 - 3.
<§JSH>NFX
Аппаратура имеет встроенное микропрограммное обеспечение (далее - МПО), а также поддерживает работу с программным обеспечением (далее - ПО) контроллера «Stonex SurvCE» и «Stonex SurPad». Для постобработки записанных данных на ПК используется ПО «Stonex GPS Processor» и «Stonex GeoOfice».
Аппаратная и программная части, работая совместно, обеспечивают заявленные точности конечных результатов измерений.
Защита программного обеспечения и измеренных данных от непреднамеренных и преднамеренных изменений соответствует уровню «средний» в соответствии с Р 50.2.077-2014. Идентификационные данные программного обеспечения приведены в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения
| Идентификационное наименование ПО | МПО | Stonex SurvCE | Stonex SurPad | Stonex GPS Processor | Stonex GeoOfice |
| Номер версии (идентификационный номер ПО), не ниже | S9I-170703(STONEX)1) S10A-170712(STONEX)2) S800-170703 (STONEX)3 | 5.01 | 3.0 | 4.500 | SGO- 170330 |
| Цифровой идентификатор ПО | 8AAD916D1) A663F8DB2) E0A07DC13) | E04D3EC5 | D38B4C6C | ABACD762 | C4C99533 |
| Алгоритм вычисления цифрового идентификатора ПО | CRC32 | ||||
| 1) - для Stonex S9i 2) - для Stonex S10A 3) - для Stonex S800, Stonex S800A | |||||
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение | |
| Модификация | Stonex S9i | Stonex S10A |
| Диапазон измерений длины базиса, м | от 0 до 30000 | |
| Г раницы допускаемой абсолютной погрешности измерений длины базиса (при доверительной вероятности 0,95) в режиме «Статика» и «Быстрая статика», мм: - в плане - по высоте | ±2-(2,5+0,5-10-6-D) ±2-(5,0+0,5-10-6-d) | ±2-(3,0+0,5-10-6-D) ±2-(5,0+0,5-10-6-d) |
| Границы допускаемой абсолютной погрешности измерений длины базиса (при доверительной вероятности 0,95) в режиме «Кинематика» и «Кинематика в реальном времени (RTK)», мм: - в плане - по высоте | ±2-(8,0+0,8-10-6-D) ±2-(15+1-10-6-D) | ±2-(8,0+0,8-10-6-D) ±2-(15+1-10-6-D) |
| Наименование характеристики | Значение | |
| Модификация | Stonex S9i | Stonex S10A |
| Границы допускаемой абсолютной погрешности измерений длины базиса (при доверительной вероятности 0,95) в режиме «Дифференциальные кодовые измерения (dGPS)», мм: - в плане - по высоте | ±2-250 ±2-450 | |
| Допускаемая средняя квадратическая погрешность измерений длины базиса в режиме «Статика» и «Быстрая статика», мм: - в плане - по высоте | 2,5+0,5-10-6-D 5,0+0,5-10-6-D | 3,0+0,5-10-6-D 5,0+0,5-10-6-D |
| Допускаемая средняя квадратическая погрешность измерений длины базиса в режиме «Кинематика» и «Кинематика в реальном времени (RTK)», мм: - в плане - по высоте | 8,0+0,8-10-6-D 15+1-10-6-D | 8,0+0,8-10-6-D 15+M0-fvD |
| Допускаемая средняя квадратическая погрешность измерений длины базиса в режиме «Дифференциальные кодовые измерения (dGPS)», мм: - в плане - по высоте | 250 450, где D - измеряемое расстояние в мм | |
Таблица 3 -Метрологические характеристики
| Наименование характеристики | Значение | ||
| Модификация | Stonex S800 | Stonex S800A | |
| Диапазон измерений длины базиса, м | от 0 до 30000 | ||
| Границы допускаемой абсолютной погрешности измерений длины базиса (при доверительной вероятности 0,95) в режиме «Статика» и «Быстрая статика», мм: - в плане - по высоте | ±2-(2,5+1,0-10-6-D) ±2-(5,0+1,0-10-6-d) | ±2-(3,0+0,5-10-6-D) ±2-(5,0+0,5-10-6-d) | |
| Границы допускаемой абсолютной погрешности измерений длины базиса (при доверительной вероятности 0,95) в режиме «Кинематика» и «Кинематика в реальном времени (RTK)», мм: - в плане - по высоте | ±2-(8+1-10-6-D) ±2^(15+M0-6^D) | ±2^(8,0+0,8^10-6^D) ±2<15+b10-6^D) | |
| Границы допускаемой абсолютной погрешности измерений длины базиса (при доверительной вероятности 0,95) в режиме «Дифференциальные кодовые измерения (dGPS)», мм: - в плане - по высоте | ±2-250 ±2-450 | ||
| Наименование характеристики | Значение | |
| Модификация | Stonex S800 | Stonex S800A |
| Допускаемая средняя квадратическая погрешность измерений длины базиса в режиме «Статика» и «Быстрая статика», мм: - в плане - по высоте | 2,5+0,5-10-6-D 5,0+0,5-10-6-D | 3,0+0,5-10-6-D 5,0+0,5-10-6-D |
| Допускаемая средняя квадратическая погрешность измерений длины базиса в режиме «Кинематика» и «Кинематика в реальном времени (RTK)», мм: - в плане - по высоте | 8+1-10-6-D 15+1-10-6-D | 8,0+0,8-10-6-D 15+1-10-6-D |
| Допускаемая средняя квадратическая погрешность измерений длины базиса в режиме «Дифференциальные кодовые измерения (dGPS)», мм: - в плане - по высоте | 250 450, где D - измеряемое расстояние в мм | |
Таблица 4 - Основные технические характеристики
| Наименование характеристики | Значение | |||
| Модификация | Stonex S9i | Stonex S10A | Stonex S800 | Stonex S800A |
| Тип приёмника | Двухчастотный | |||
| Тип антенны | Встроенная | |||
| Режимы измерений длины базиса | «Статика», «Быстрая статика», «Кинематика», «Кинематика в реальном времени (RTK)», «Дифференциальные кодовые измерения (dGPS)» | |||
| Диапазон рабочих температур, °С | от -40 до +65 | |||
| Напряжение источника питания постоянного тока, В | от 9 до 15 | |||
| Потребляемая мощность, Вт, не более | 3,8 | 6,0 | 3,8 | 3,0 |
| Г абаритные размеры (ДиаметрхВысота), мм, не более | 159x89 | 140x145 | 146x76 | 146x76 |
| Масса, кг, не более | 1,2 | 1,37 | 1,2 | 1,2 |
наносится типографским способом на титульный лист руководства по эксплуатации. Комплектность средства измерений
Таблица 5 - Комплектность средства измерений
| Наименование | Обозначение | Количество, ед. |
| Аппаратура геодезическая спутниковая | - | 1 |
| Аккумуляторная батарея | - | 2 |
| Сетевое зарядное устройство | - | 1 |
| UHF антенна | - | 1 |
| Многофункциональный коммуникационный кабель | - | 1 |
| Транспортировочный ящик | - | 1 |
| Наименование | Обозначение | Количество, ед. |
| CD диск с программным обеспечением | - | 1 |
| Методика поверки | МП АПМ 45-17 | 1 |
| Руководство по эксплуатации на русском языке | - | 1 |
осуществляется по документу МП АПМ 45-17 «Аппаратура геодезическая спутниковая Stonex S9i, Stonex S10A, Stonex S800, Stonex S800A. Методика поверки», утверждённому
ООО «Автопрогресс-М» «17» августа 2017 г.
Основные средства поверки:
- фазовый светодальномер (тахеометр электронный) 1 разряда по ГОСТ Р 8.750-2011;
- линейные базисы по ГОСТ Р 8.750-2011;
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
приведены в эксплуатационном документе.
ГОСТ Р 53340-2009 Приборы геодезические. Общие технические условия ГОСТ Р 8.750-2011 Государственная система обеспечения единства измерений. Государственная поверочная схема для координатно-временных средств измерений Техническая документация «Stonex Srl.», Италия
