Номер в госреестре | 70969-18 |
Наименование СИ | Источники напряжения и тока стабилизированные |
Обозначение типа СИ | Б3-700, Б3-800 |
Изготовитель | Общество с ограниченной ответственностью "МИКРОАКУСТИКА" (ООО "МИКРОАКУСТИКА"), г. Екатеринбург |
Год регистрации | 2018 |
Срок свидетельства | 23.04.2028 |
МПИ (интервал между поверками) | 1 год |
Описание типа | скачать |
Методика поверки | скачать |
Источники напряжения и тока стабилизированные Б3-700, Б3-800 (далее по тексту -источники) предназначены для воспроизведения с нормированной погрешностью выходного напряжения или силы тока в нагрузке (электротехнические изделия или радиоэлектронная аппаратура).
Принцип действия источников основан на преобразовании напряжения сети 220 В, частотой 50 Гц в регулируемые постоянные напряжение и ток и последующей стабилизацией выходного напряжения или тока с помощью специально разработанной схемы, позволяющей свести к минимуму пульсации и нестабильность выходных напряжений и токов.

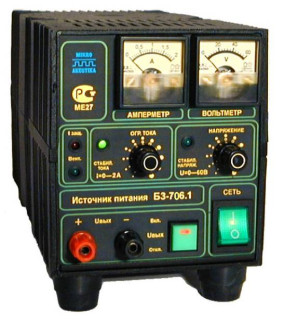

Конструктивно источник выполнен в виде настольного прибора в литом алюминиевом корпусе, на передней панели которого размещены органы управления, присоединения и средства индикации воспроизводимого напряжения и тока. На задней панели источника расположены шнур питания, предохранители, соединитель порта дистанционного управления (ДУ) и вентиляционные отверстия.
Источники напряжения и тока стабилизированные Б3-700, Б3-800 выпускаются в следующих модификациях:
- со стрелочными индикаторами: Б3-701.1, Б3-703.1, Б3-704.1, Б3-706.1, Б3-708.1;
- со светодиодными индикаторами: Б3-701.4, Б3-703.4, Б3-704.4, Б3-706.4, Б3-708.4, Б3-711.4, Б3-713.4, Б3-714.4, Б3-716.4, Б3-718.4, Б3-731.4, Б3-732.4, Б3-733.4, Б3-734.4, Б3-735.4, Б3-736.4, Б3-737.4, Б3-738.4, Б3-751.4, Б3-753.4, Б3-754.4, Б3-756.4, Б3-757.4, Б3-781.4, Б3-783.4, Б3-784.4, Б3-786.4, Б3-787.4, Б3-781.5, Б3-783.5, Б3-784.5, Б3-786.5, Б3-801.4, Б3-802.4, Б3-803.4, Б3-804.4, Б3-805.4, Б3-806.4, Б3-724.1А, Б3-724.4А, Б3-728.4А;
- с жидкокристаллическими графическими индикаторами: Б3-721.4Х, Б3-723.4Х, Б3-724.4Х, Б3-726.4Х, Б3-728.4Х, Б3-741.4Х, Б3-742.4Х, Б3-743.4Х, Б3-744.4Х, Б3-745.4Х, Б3-746.4Х, Б3-747.4Х, Б3-748.4Х, Б3-751.5Х, Б3-753.5Х, Б3-754.5Х, Б3-756.5Х, Б3-757.5Х, Б3-791.4Х, Б3-793.4Х, Б3-794.4Х, Б3-796.4Х, Б3-797.4Х, Б3-791.5Х, Б3-793.5Х, Б3-794.5Х, Б3-796.5Х, Б3-801.5Х, Б3-802.5Х, Б3-803.5Х, Б3-804.5Х, Б3-805.5Х, Б3-806.5Х.
Расшифровка условных обозначений источников:
Б3-__. __ Х
а б в г д
а - условное обозначение категории приборов - источники питания;
б - условное обозначение серий источников питания:
7 - источники регулируемые и программируемые мощностью менее 1 кВ А серии
Б3-700;
8 - источники регулируемые и программируемые мощностью более 1 кВА серии Б3-800
в - порядковый двузначный номер модели источника по классификации разработчика.
г - условное обозначение модификаций источников, обладающих определенными конструктивными и схемотехническими особенностями:
1 - группа регулируемых источников со встроенными стрелочными амперметрами и вольтметрами;
1А, 4А - группа регулируемых источников с дистанционным управлением и повышенным быстродействием;
3 - группа программируемых источников с прецизионным шагом регулировки тока;
4 - группы источников с набором стандартных технических характеристик;
5 - группы источников питания повышенной мощности; д - обозначение интерфейса порта дистанционного управления (при наличии) RS-232 или RS-485 и протоколами обмена PSP или MIKRONET (разработки ООО «Микроакустика»). В условном обозначении модификации источника «X» - обозначение интерфейса и протокола обмена: 232 - RS-232, 232PSP - RS-232PSP, 485 - RS-485.
Модификации источников отличаются друг от друга пределами регулировки выходных напряжений и токов, потребляемой мощностью, габаритными размерами и массой, конкретные значения которых для каждой модификации приведены в таблицах со 2 по 16.
Общий вид и схема пломбировки источников от несанкционированного доступа представлены на рисунках 1-4.
Источники модификаций со стрелочными индикаторами программного обеспечения не имеют.
Источники модификаций со светодиодными индикаторами и с жидкокристаллическими графическими индикаторами имеют встроенное программное обеспечение (ПО), которое совместно с аппаратной частью источников обеспечивает заявленные точности результатов измерений.
Обозначение встроенного ПО отображается на дисплее программируемых источников. После изготовления источников доступ к встроенному ПО со стороны оператора и (или) других технических (программных) средств полностью исключён встроенными средствами защиты микропроцессоров.
Метрологически значимая часть встроенного ПО каждого экземпляра источников содержит массивы (таблицы), учитывающие конструктивные особенности источников и измерительного тракта конкретного источника. С помощью этих таблиц осуществляется преобразование (в цифровую форму) значений измеряемого тока и напряжения, поступающие с выходных клемм источников.
Идентификационное наименование ПО появляется при включении программируемых источников.
В комплект поставки источников входит ПО УПМ, устанавливаемое на ПЭВМ, управление источниками и регистрация их показаний осуществляется оператором дистанционно с IBM компьютера через имеющийся у источника порт дистанционного управления (ДУ) RS-232 или RS-485, или стандартная программа в составе операционной системы WINDOWS Hyper Terminal.
Если в комплект поставки источников не входит ПО УПМ, управление источниками и регистрация их показаний осуществляется оператором непосредственно с передней панели источника.
ПО УПМ не влияет на работу источников, не изменяет встроенное ПО программируемых источников. ПО УПМ является метрологически незначимым.
Уровень защиты программного обеспечения «высокий» в соответствии Р.50.2.077-2014.
Идентификационные данные (признаки) | Значение |
Идентификационное наименование ПО | Б3-7ХХ.4.232 |
Б3-7ХХ.5.232 | |
Б3-7ХХ.4.485 | |
Б3-7ХХ.5.485 | |
Б3-7ХХ.4.232PSP | |
Б3-7ХХ.5.232PSP | |
Б3-8ХХ.5.232 | |
Б3-8ХХ.5.485 | |
Б3-8ХХ.5.232PSP | |
Номер версии (идентификационный номер) ПО | 1.хх |
Таблица 2 - Метрологические характеристики регулируемых одноканальных источников напряжения и тока стабилизированных со встроенными стрелочными индикаторами, выходной мощностью от 100 до 200 Вт_
Наименование характеристики | Значение | ||||
М | одификация | ||||
Б3-701.1 | Б3-703.1 | Б3-704.1 | Б3-706.1 | Б3-708.1 | |
Диапазон установки выходного напряжения, В | от 0 до 15 | от 0 до 30 | от 0 до 40 | от 0 до 60 | от 0 до 120 |
Диапазон установки выходного тока, А | от 0 до 8 | от 0 до 6 | от 0 до 5 | от 0 до 3 | от 0 до 1 |
Пределы допускаемой приведенной погрешности воспроизведения к максимальному значению диапазона воспроизведения (измерения с помощью вольтметра и амперметра источника) напряжения и тока на выходе источника, % | ±4 | ||||
Среднеквадратическое значение пульсаций выходного напряжения источников в режиме стабилизации напряжения, мВ, не более | 2 | ||||
Среднеквадратическое значение пульсаций выходного тока источников в режиме стабилизации тока, мА, не более | 10 |
Таблица 3 - Метрологические характеристики регулируемых одноканальных источников напряжения и тока стабилизированных со встроенными светодиодными индикаторами, выходной мощностью от 100 до 200 Вт_
Наименование характеристики | Значение | ||||
М | одификация | ||||
Б3-701.4 | Б3-703.4 | Б3-704.4 | Б3-706.4 | Б3-708.4 | |
Диапазон установки выходного напряжения, В | от 0 до 15 | от 0 до 30 | от 0 до 40 | от 0 до 60 | от 0 до 120 |
Диапазон установки выходного тока, А | от 0 до 8 | от 0 до 6 | от 0 до 5 | от 0 до 3 | от 0 до 1 |
Наименование характеристики | Значение |
Модификация | |
Б3-701.4 Б3-703.4 Б3-704.4 Б3-706.4 Б3-708.4 | |
Пределы допускаемой приведенной погрешности воспроизведения к максимальному значению диапазона воспроизведения (измерения с помощью вольтметра и амперметра источника) напряжения и тока на выходе источника, % | ±2 |
Среднеквадратическое значение пульсаций выходного напряжения источников в режиме стабилизации напряжения, мВ, не более | 2 |
Среднеквадратическое значение пульсаций выходного тока источников в режиме стабилизации тока, мА, не более | 10 |
Таблица 4 - Метрологические характеристики регулируемых одноканальных источников напряжения и тока стабилизированных со встроенными светодиодными индикаторами, выходной мощностью от 200 до 250 Вт
Наименование характеристики | Значение | ||||
М | одификация | ||||
Б3-711.4 | Б3-713.4 | Б3-714.4 | Б3-716.4 | Б3-718.4 | |
Диапазон установки выходного напряжения, В | от 0 до 15 | от 0 до 30 | от 0 до 40 | от 0 до 60 | от 0 до 120 |
Диапазон установки выходного тока, А | от 0 до 12 | от 0 до 8 | от 0 до 6 | от 0 до 4 | от 0 до 2 |
Пределы допускаемой приведенной погрешности воспроизведения к максимальному значению диапазона воспроизведения (измерения с помощью вольтметра и амперметра источника) напряжения и тока на выходе источника, % | ±2 | ||||
Среднеквадратическое значение пульсаций выходного напряжения источников в режиме стабилизации напряжения, мВ, не более | 2 | ||||
Среднеквадратическое значение пульсаций выходного тока источников в режиме стабилизации тока, мА, не более | 10 |
Наименование характеристики | Значение | ||||
Модификация | |||||
Б3-781.4 | Б3-783.4 | Б3-784.4 | Б3-786.4 | Б3-787.4 | |
Диапазон установки выходного напряжения, В | от 0 до 15 | от 0 до 30 | от 0 до 40 | от 0 до 60 | от 0 до 120 |
Диапазон установки выходного тока, А | от 0 до 25 | от 0 до 15 | от 0 до 10 | от 0 до 8 | от 0 до 3 |
Пределы допускаемой приведенной погрешности воспроизведения к максимальному значению диапазона воспроизведения (измерения с помощью вольтметра и амперметра источника) напряжения и тока на выходе источника, % | ±2 | ||||
Среднеквадратическое значение пульсаций выходного напряжения источников в режиме стабилизации напряжения, мВ, не более | 5 | ||||
Среднеквадратическое значение пульсаций выходного тока источников в режиме стабилизации тока, мА, не более | 15 |
Таблица 6 - Метрологические характеристики регулируемых одноканальных источников напряжения и тока стабилизированных со встроенными светодиодными индикаторами, выходной мощностью от 500 до 600 Вт
Наименование характеристики | Значение | |||
Модификация | ||||
Б3-781.5 | Б3-783.5 | Б3-784.5 | Б3-786.5 | |
Диапазон установки выходного напряжения, В | от 0 до 15 | от 0 до 30 | от 0 до 40 | от 0 до 60 |
Диапазон установки выходного тока, А | от 0 до 35 | от 0 до 20 | от 0 до 15 | от 0 до 10 |
Пределы допускаемой приведенной погрешности воспроизведения к максимальному значению диапазону воспроизведения (измерения с помощью вольтметра и амперметра источника) напряжения и тока на выходе источника, % | ±2 | |||
Среднеквадратическое значение пульсаций выходного напряжения источников в режиме стабилизации напряжения, мВ, не более | 10 | |||
Среднеквадратическое значение пульсаций выходного тока источников в режиме стабилизации тока, мА, не более | 30 |
Наименование характеристики | Значение | ||||
Модификация | |||||
Б3-751.4 | Б3-753.4 | Б3-754.4 | Б3-756.4 | Б3-757.4 | |
Диапазон установки выходного напряжения, В | от 0,01 до 15,00 | от 0,1 до 30,0 | от 0,1 до 40,0 | от 0,1 до 60,0 | от 0,1 до 120,0 |
Диапазон установки выходного тока, А | от 0,1 до 40,0 | от 0,1 до 25,0 | от 0,1 до 20,0 | от 0,01 до 12,00 | от 0,01 до 6,00 |
Пределы допускаемой приведенной погрешности воспроизведения к максимальному значению диапазона воспроизведения (измерения с помощью вольтметра и амперметра источника) напряжения и тока на выходе источника, % | ±2 | ||||
Среднеквадратическое значение пульсаций выходного напряжения источников в режиме стабилизации напряжения, мВ, не более | 5 | ||||
Среднеквадратическое значение пульсаций выходного тока источников в режиме стабилизации тока, мА, не более | 10 | 10 | 10 | 10 | 5 |
Таблица 8 - Метрологические характеристики регулируемых одноканальных источников напряжения и тока стабилизированных со встроенными светодиодными индикаторами, выходной мощностью от 1200 до 1800 Вт в каждом канале_
Наименование характеристики | Значение | |||||
Модификация | ||||||
Б3- 801.4 | Б3- 802.4 | Б3- 803.4 | Б3- 804.4 | Б3- 805.4 | , Ч 36 Б0 Б8 | |
Диапазон установки выходного напряжения, В | от 0 до 40 | от 0 до 150 | от 0 до 350 | от 0 до 80 | от 0 до 30 | от 0 до 600 |
Диапазон установки выходного тока, А | от 0 до 40 | от 0 до 10 | от 0 до 5 | от 0 до 20 | от 0 до 50 | от 0 до 2 |
Пределы допускаемой приведенной погрешности воспроизведения к максимальному значению диапазона воспроизведения (измерения с помощью вольтметра и амперметра источника) напряжения и тока на выходе источника, % | ±2 | |||||
Среднеквадратическое значение пульсаций выходного напряжения источников в режиме стабилизации напряжения, мВ, не более | 10 | 20 | 50 | 20 | 10 | 50 |
Среднеквадратическое значение пульсаций выходного тока источников в режиме стабилизации тока, мА, не более | 50 |
Наименование характеристики | Значение | ||||||||
Модификация | |||||||||
Б3- 731.4 | , Ч 32 Б3 Б7 | Б3- 733.4 | , Ч 34 Б3 Б7 | Б3- 735.4 | Б3- 736.4 | Б3- 737.4 | Б3- 738.4 | ||
Диапазон установки выходного напряжения, В | канал 1 | от 0 до 15 | от 0 до 15 | от 0 до 30 | от 0 до 15 | от 0 до 30 | от 0 до 60 | от 0 до 40 | от 0 до 120 |
канал 2 | от 0 до 15 | от 0 до 30 | от 0 до 30 | от 0 до 60 | от 0 до 60 | от 0 до 60 | от 0 до 40 | от 0 до 120 | |
Диапазон установки выходного тока, А | канал 1 | от 0 до 12 | от 0 до 12 | от 0 до 8 | от 0 до 12 | от 0 до 8 | от 0 до 4 | от 0 до 6 | от 0 до 2 |
канал 2 | от 0 до 12 | от 0 до 8 | от 0 до 8 | от 0 до 4 | от 0 до 4 | от 0 до 4 | от 0 до 6 | от 0 до 2 | |
Пределы допускаемой приведенной погрешности воспроизведения к максимальному значению диапазона воспроизведения (измерения с помощью вольтметра и амперметра источника) напряжения и тока на выходе источника, % | ±2 | ||||||||
Среднеквадратическое значение пульсаций выходного напряжения источников в режиме стабилизации напряжения, мВ, не более | канал 1 | 2 | 2 | 2 | 2 | 2 | 5 | 2 | 10 |
канал 2 | 2 | 2 | 2 | 5 | 5 | 5 | 2 | 10 | |
Среднеквадратическое значение пульсаций выходного тока источников в режиме стабилизации тока, мА, не более | канал 1 | 10 | |||||||
канал 2 | 10 |
Таблица 10 - Метрологические характеристики регулируемых одноканальных источников напряжения и тока стабилизированных со встроенными светодиодными индикаторами, с дистанционным управлением (ДУ), повышенным быстродействием, выходной мощностью от 50 до 200 Вт
Наименование характеристики | Значение | ||
Модификация | |||
Б3-724.1А | Б3-724.4А | Б3-728.4А | |
Диапазон установки выходного напряжения, В | от 0,1 до 40 | от 0,1 до 40 | от 0,1 до 100 |
Диапазон установки выходного тока, мА | от 1 до 1000 | от 10 до 4000 | от 1 до 1000 |
Дискретность установки выходного напряжения в режиме ДУ, В | 0,1 | 0,1 | 0,1 |
Дискретность установки выходного тока в режиме ДУ, мА | 1 | 10 | 1 |
Значение | |||
Наименование характеристики | Модификация | ||
Б3-724.1А | Б3-724.4А | Б3-728.4А | |
Пределы допускаемой абсолютной | |||
погрешности установки напряжения на выходе | |||
источника, В: | |||
- выходное напряжение, В: | |||
0,1 и 0,2 | ±0,05 | ||
в диапазоне от 0,3 до 2,0 | ±0,10 | ±(0,05+0,005^уст) | |
в диапазоне от 2,1 до 7,0 | ±0,15 | ||
в диапазоне от 7,1 до 8,0 | ±0,17 | ||
в диапазоне от 8,1 до 9,0 | ±0,18 | ||
в диапазоне от 9,1 до 20,0 | ±0,20 | ||
в диапазоне от 20,1 до 40,0 | ±0,30 | ||
Пределы допускаемой приведенной | |||
погрешности воспроизведения к | |||
максимальному значению диапазона воспроизведения (измерения с помощью | ±2 | ||
вольтметра источника) напряжения на выходе | |||
источника, % | |||
Пределы допускаемой абсолютной | |||
погрешности установки тока на выходе | |||
источника, мА: | |||
- выходной ток, мА: | |||
1 и 2 | ±0,6 | ||
3 | ±0,7 | ||
в диапазоне от 4 до 8 | ±0,8 | ||
9 | ±0,9 | ||
10 | ±1,0 | ||
диапазоне от 11 до 70 | ±1,2 | ||
в диапазоне от 71 до 80 | ±1,3 | ||
в диапазоне от 81 до 90 | ±1,5 | ||
в диапазоне от 91 до 200 | ±1,8 | ||
в диапазоне от 201 до 300 в диапазоне от 301 до 500 | ±2,0 ±3,0 | ±(5+0,0Г!уст) | ±(0.5+0,0Г!уст) |
в диапазоне от 501 до 600 | ±4,0 | ||
в диапазоне от 601 до 700 | ±5,0 | ||
в диапазоне от 701 до 800 | ±7,0 | ||
в диапазоне от 801 до 900 | ±8,0 | ||
Пределы допускаемой приведенной | |||
погрешности воспроизведения к | |||
максимальному значению диапазона воспроизведения (измерения с помощью амперметра источника) тока на выходе | ±2 | ||
источника, % |
Наименование характеристики | Значение | ||
Модификация | |||
Б3-724.1А Б3-724.4А | Б3-728.4А | ||
Время установления выходного напряжения, при выходном токе источника: Б3-724.1А - 2 мА, Б3-724.4А -10 мА, Б3-728.4А - 20 мА, мс, не более: - от момента подключения выходных клемм к схеме источника - при отключении нагрузки | 100 100 | 200 200 | 100 100 |
Среднеквадратическое значение пульсаций выходного напряжения источников в режиме стабилизации напряжения, мВ, не более | 100 | 2 | 2 |
Среднеквадратическое значение пульсаций выходного тока источников в режиме стабилизации тока, мА, не более | 0,5 | 5 | 0,5 |
Примечание: Uyc-r - устанавливаемое значение выходного напряжения, В 1уст - устанавливаемое значение выходного тока, А |
Нестабильность выходного напряжения WU2 источников, указанных в таблицах 2 - 10, при изменении напряжения питающей сети на ±10 % от номинального значения за время измерения от 1 до 10 с в режиме стабилизации напряжения не превышает значения, определённого по формуле
WU2 = ±0,002^(Uycm + Uмакс), (1)
где: UyCm - устанавливаемое значение выходного напряжения, В,
Uмакс - максимальное значение выходного напряжения, В.
Нестабильность выходного тока Wi2 источников, указанных в таблицах 2-10, при изменении напряжения питающей сети на ±10 % от номинального значения за время измерения от 1 до 10 с в режиме стабилизации тока не превышает значения, определённого по формуле
Wi2 = ± 0,002 (1уст + 1макс), (2)
где: 1уст - устанавливаемое значение выходного тока, А,
1макс - максимальное значение выходного тока, А.
Нестабильность выходного напряжения WU3 источников, указанных в таблицах 2 - 10, при изменении тока нагрузки от 0 до 0,9 1макс за время измерения от 1 до 10 с в режиме стабилизации напряжения не превышает значения, определенные по формуле
Wu3 = ± 0,004 (Uym + Uмакс). (3)
Нестабильность выходного напряжения источников, указанных в таблице 2 - 10, (дрейф выходного напряжения) за 2 часа непрерывной работы и за любые 10 минут из этих 2 часов, не превышает значения WU2, определенного по формуле (1).
Нестабильность выходного тока источников, указанных в таблицах 2 - 10 (дрейф выходного тока) за 2 часа непрерывной работы и за любые 10 минут из этих 2 часов, не превышает значения Wi*2, определенного по формуле
Wi2 = ± 0,02-(/уст + !макс).
(4)
Наименование характеристики | Значение | ||||
М | одификация | ||||
Б3- 721.4Х | Б3- 723.4Х | Б3- 724.4Х | Б3- 726.4Х | Б3- 728.4Х | |
Диапазон установки выходного напряжения, В | от 0,01 цо 15,00 | от 0,01 до 30,00 | от 0,01 до 40,00 | от 0,01 до 60,00 | от 0,1 до 120,0 |
Диапазон установки выходного тока, А | от 0,01 до 12,00 | от 0,001 до 8,000 | от 0,001 до 6,000 | от 0,001 до 4,000 | от 0,001 до 2,000 |
Пределы допускаемой абсолютной погрешности воспроизведения (измерения с помощью вольтметра источника) напряжения на выходе источника, мВ | ±30 | ±30 | ±30 | ±30 | ±300 |
Пределы допускаемой абсолютной погрешности воспроизведения (измерения с помощью амперметра источника) тока на выходе источника, мА | ±30 | ±3 | ±3 | ±3 | ±3 |
Среднеквадратическое значение пульсаций выходного напряжения источников в режиме стабилизации напряжения, мВ, не более | 2 | 2 | 2 | 5 | 10 |
Среднеквадратическое значение пульсаций выходного тока источников в режиме стабилизации тока, мА, не более | 5 | 4 | 2 | 2 | 2 |
При использовании цифровой клавиатуры или порта ДУ: Дискретность установки выходного напряжения в режиме управления цифровой, дистанционный, ручной точно, мВ Дискретность установки выходного напряжения в режиме управления цифровой, дистанционный, ручной грубо, В | 10 1 | 10 1 | 10 1 | 10 1 | 100 10 |
Дискретность установки выходного тока в режиме управления цифровой, дистанционный, ручной точно, мА Дискретность установки выходного тока в режиме управления цифровой, дистанционный, ручной грубо, А | 10 1 | 1 0,1 | 1 0,1 | 1 0,1 | 1 0,1 |
Пределы допускаемой абсолютной погрешности установки выходного напряжения, мВ Пределы допускаемой абсолютной погрешности установки выходного тока, мА | ±30 ±30 | ±30 ±3 | ±30 ±3 | ±30 ±3 | ±200 ±3 |
Наименование характеристики | Значение |
Модификация | |
Б3- Б3- Б3- Б3- Б3-721.4Х 723.4Х 724.4Х 726.4Х 728.4Х | |
Предел допускаемой дополнительной погрешности от изменения температуры окружающей среды в диапазоне рабочих температур, от 0 до -10 °С *: - воспроизведения (измерения с помощью амперметров источников) тока на выходе, мА - воспроизведения (измерения с помощью вольтметров источников) напряжения на выходе, мВ | 2А1воспр. 2Аивоспр. |
Предел допускаемой дополнительной погрешности от изменения температуры окружающей среды в диапазоне рабочих температур, от 0 до -10 °С *: - установки тока на выходе источника, мА - установки напряжения на выходе источника, мВ | пр т. т. сп ст ус я £ < < 55 |
Нормальные условия измерений - температура окружающего воздуха, °С - относительная влажность воздуха, % - атмосферное давление, кПа (мм рт. ст.) | от +15 до +25 от 30 до 80 от 84 до 106 (от 630 до 795) |
Примечание: * - предел допускаемой дополнительной погрешности от изменения температуры окружающей среды в диапазоне рабочих температур, от 0 до +40 °С совпадает с погрешностью при нормальных условиях; А1воспр., Аивоспр. - предел допускаемой основной погрешности воспроизведения тока и напряжения; AIvct., Auvct. - предел допускаемой основной погрешности установки тока и напряжения |
Таблица 12 - Метрологические характеристики программируемых одноканальных источников напряжения и тока стабилизированных типа с ЖК графическим дисплеем, с дистанционным управлением (ДУ), выходной мощностью от 350 до 600 Вт_
Наименование характеристики | Значение | ||||||||
Модификация | |||||||||
Х Б7 | Х | т 39 Б7 | Х | ^ 39 Б7 | Х 1 VO 39 Б7 | Х .4 ■ К 39 Б7 | Х гА Б7 | Х | т 39 Б7 | Х | ^ 39 Б7 | Х 1 VO 39 Б7 | |
Диапазон установки выходного напряжения, В | от 0,01 до 15,00 | от 0,01 до 30,00 | от 0,01 до 40,00 | от 0,01 до 60,00 | от 0,1 до 120,0 | от 0,01 до 15,00 | от 0,01 до 30,00 | от 0,01 до 40,00 | от 0,01 до 60,00 |
Диапазон установки выходного тока, А | от 0,01 до 25,00 | от 0,01 до 15,00 | от 0,001 цо 9,999 | от 0,001 до 8,000 | от 0,001 до 5,000 | от 0,01 до 35,00 | от 0,01 до 20,00 | от 0,01 до 15,00 | от 0,001 до 9,999 |
Значение | |||||||||
Модификация | |||||||||
Наименование характеристики | Х Б7 | Х | m 39 Б7 | Х 1 39 Б7 | Х 1 VO 39 Б7 | Х 1 к 39 Б7 | Х Б7 | Х | m 39 Б7 | Х 1 ^ 39 Б7 | Х 1 VO 39 Б7 |
Пределы допускаемой абсолютной погрешности | |||||||||
воспроизведения (измерения с помощью вольтметра | ±30 | ±30 | ±30 | ±30 | ±300 | ±30 | ±30 | ±30 | ±30 |
источника) напряжения на | |||||||||
выходе источника, мВ | |||||||||
Пределы допускаемой абсолютной погрешности | |||||||||
воспроизведения (измерения с помощью амперметра | ±30 | ±30 | ±3 | ±3 | ±3 | ±30 | ±30 | ±30 | ±3 |
источника) тока на выходе | |||||||||
источника, мА | |||||||||
Среднеквадратическое значение | |||||||||
пульсаций выходного | |||||||||
напряжения источников в режиме стабилизации | 2 | 2 | 2 | 5 | 10 | 10 | 10 | 10 | 10 |
напряжения, мВ, не более | |||||||||
Среднеквадратическое значение | |||||||||
пульсаций выходного тока источников в режиме стабилизации тока, мА, не более | 15 | 10 | 5 | 5 | 5 | 30 | 15 | 5 | 5 |
При использовании цифровой | |||||||||
клавиатуры или порта ДУ: | |||||||||
дискретность установки | |||||||||
выходного напряжения, мВ, | |||||||||
ручной точно дискретность установки | 10 | 10 | 10 | 10 | 100 | 10 | 10 | 10 | 10 |
выходного напряжения, В, ручной грубо дискретность установки | 1 | 1 | 1 | 1 | 10 | 1 | 1 | 1 | 1 |
выходного тока, мА, | |||||||||
ручной точно | 10 | 10 | 1 | 1 | 1 | 10 | 10 | 10 | 1 |
дискретность установки | |||||||||
выходного тока, А, ручной грубо | 1 | 1 | 0,1 | 0,1 | 0,1 | 1 | 1 | 1 | 0,1 |
Пределы допускаемой абсолютной погрешности | |||||||||
установки выходного | ±30 | ±30 | ±30 | ±30 | ±300 | ±30 | ±30 | ±30 | ±30 |
напряжения, мВ | |||||||||
Пределы допускаемой | |||||||||
абсолютной погрешности установки выходного тока, мА | ±30 | ±30 | ±3 | ±3 | ±3 | ±30 | ±30 | ±30 | ±3 |
Значение
Наименование характеристики
Модификация
Х .4 | Х | Х | Х | Х | Х | Х in | Х in | X 1Л) |
Б7 | 1 со 39 Б7 | 39 Б7 | | Ю 39 Б7 | | Г- 39 Б7 | СО Б7 | 1 со 39 Б7 | 1 ^ 39 Б7 | - 3 Б |
Предел допускаемой дополнительной погрешности от изменения температуры окружающей среды в диапазоне рабочих температур, от 0 до -10 °С *:
- воспроизведения (измерения с помощью амперметров источников) тока на выходе, мА
- воспроизведения (измерения с помощью вольтметров источников) напряжения на выходе, мВ
Предел допускаемой дополнительной погрешности от изменения температуры окружающей среды в диапазоне рабочих температур, от 0 до -10 °С *:
- установки тока на выходе источника, мА
- установки напряжения на выходе источника, мВ
2Д-
1воспр.
2Д
Цвоспр.
5Д1уст.
5Диуст.
Нормальные условия измерений
- температура окружающего воздуха, °С
- относительная влажность воздуха, %
- атмосферное давление, кПа (мм рт. ст.)
от +15 до +25 от 30 до 80 от 84 до 106 (от 630 до 795)
Примечание:
* - предел допускаемой дополнительной погрешности от изменения температуры окружающей среды в диапазоне рабочих температур, от 0 до +40 °С совпадает с погрешностью при нормальных условиях;
Д1воспр., Дивоспр. - предел допускаемой основной погрешности воспроизведения тока и напряжения;
Д1уст., Дцуст. - предел допускаемой основной погрешности установки тока и напряжения_
Наименование характеристики | Диапазон | Значение | |||||
М | одификация | ||||||
Б3- 751.5Х | Б3- 753.5Х | Б3- 754.5Х | Б3- 756.5Х | Б3- 757.5Х | |||
Диапазон установки выходного напряжения, В | 1 | от 0,01 до 15,00 | от 0,01 до 30,00 | от 0,01 до 40,00 | от 0,01 до 60,00 | от 0,1 до 120,0 | |
2 | от 0,001 до 9,999 | ||||||
Дискретность установки выходного напряжения, в режиме управления цифровой, дистанционный, ручной | грубо, В | 1 | 1 | 10 | |||
точно, мВ | 10 | 100 | |||||
грубо, В | 2 | 0,1 | |||||
точно, мВ | 1 | ||||||
Пределы допускаемой абсолютной погрешности установки выходного напряжения, мВ | 1 | ±30 | ±30 | ±30 | ±30 | ±300 | |
2 | ±3 | ||||||
Диапазон установки выходного тока | А | 1 | от 0,01 до 40,00 | от 0,01 до 25,00 | от 0,01 до 20,00 | от 0,01 до 12,00 | от 0,001 до 6,000 |
мА | 2 | от 0,1 до 999,9 | |||||
мА | 3 | от 0,01 до 99,99 | |||||
Дискретность установки выходного тока в режиме управления цифровой, дистанционный, ручной | грубо, А | 1 | 1 | 0,1 | |||
точно, мА | 10 | 1 | |||||
грубо, А | 2 | 10 | |||||
точно, мА | 0,1 | ||||||
грубо, А | 3 | 1 | |||||
точно, мА | 0,01 | ||||||
Пределы допускаемой абсолютной погрешности установки выходного тока, мА | 1 | ±30 | ±3 | ||||
2 | ±0,3 | ||||||
3 | ±0,03 | ||||||
Среднеквадратическое значение пульсаций выходного напряжения в режиме стабилизации напряжения, мВ, не более | 1 | 5 | 3 | ||||
2 | 0,5 | ||||||
Среднеквадратическое значение пульсаций выходного тока в режиме стабилизации тока, мА, не более | 1 | 20 | 10 | 3 | 3 | 1 | |
2 | 0,03 | ||||||
3 | 0,005 |
Наименование характеристики | Диапазон | Значение | |
М | одификация | ||
Б3- Б3-751.5Х 753.5Х | Б3- Б3- Б3-754.5Х 756.5Х 757.5Х | ||
Предел допускаемой дополнительной погрешности от изменения температуры окружающей среды в диапазоне рабочих температур, от 0 до -10 °С *: - воспроизведения (измерения с помощью амперметров источников) тока на выходе, мА - воспроизведения (измерения с помощью вольтметров источников) напряжения на выходе, мВ | 2А1воспр. 2Аивоспр. | ||
Предел допускаемой дополнительной погрешности от изменения температуры окружающей среды в диапазоне рабочих температур, от 0 до -10 °С *: - установки тока на выходе источника, мА - установки напряжения на выходе источника, мВ | 55 U А V V ст. т. | ||
Нормальные условия измерений - температура окружающего воздуха, °С - относительная влажность воздуха, % - атмосферное давление, кПа (мм рт. ст.) | от +15 до +25 от 30 до 80 от 84 до 106 (от 630 до 795) | ||
Примечание: * - предел допускаемой дополнительной погрешности от изменения температуры окружающей среды в диапазоне рабочих температур, от 0 до +40 °С совпадает с погрешностью при нормальных условиях; А1воспр., Аивоспр. - предел допускаемой основной погрешности воспроизведения тока и напряжения; AIvct., AUvct. - предел допускаемой основной погрешности установки тока и напряжения |
Таблица 14 - Метрологические характеристики программируемых одноканальных источников напряжения и тока стабилизированные с ЖК графическим дисплеем, с дистанционным управлением (ДУ), выходной мощностью от 1500 до 1800 Вт_
Наименование характеристики | Значение | |||||
Модификация | ||||||
Б3- 801.5Х | Б3- 802.5Х | Б3- 803.5Х | Б3- 804.5Х | Б3- 805.5Х | Б3- 806.5Х | |
Диапазон установки выходного напряжения, В | от 0,01 до 40,00 | от 0,1 до 150,0 | от 0,1 до 350,0 | от 0,01 до 80,00 | от 0,01 до 30,00 | от 0,1 до 600,0 |
Диапазон установки выходного тока, А | от 0,01 до 40,00 | от 0,01 до 10,00 | от 0,001 до 5,000 | от 0,01 до 20,00 | от 0,01 до 50,00 | от 0,001 до 2,000 |
Среднеквадратическое значение пульсаций выходного напряжения источников в режиме стабилизации напряжения, мВ, не более | 10 | 20 | 50 | 20 | 10 | 50 |
Значение | ||||||
Наименование характеристики | Модификация | |||||
Б3- | Б3- | Б3- | Б3- | Б3- | Б3- | |
801.5Х | 802.5Х | 803.5Х | 804.5Х | 805.5Х | 806.5Х | |
Среднеквадратическое значение | ||||||
пульсаций выходного тока источников в режиме стабилизации тока, мА, не более | 50 | |||||
При использовании цифровой | ||||||
клавиатуры или порта ДУ: дискретность установки выходного | 10 | 100 | 100 | 10 | 10 | 100 |
напряжения, мВ, ручной точно | ||||||
дискретность установки выходного напряжения, В, ручной грубо | 1 | 10 | 10 | 1 | 1 | 10 |
дискретность установки выходного тока, мА, ручной точно | 10 | 10 | 1 | 10 | 10 | 1 |
дискретность установки выходного тока, А, ручной грубо | 1 | 1 | 0,1 | 1 | 1 | 0,1 |
Пределы допускаемой абсолютной | ||||||
погрешности установки выходного | ±30 | ±300 | ±300 | ±30 | ±30 | ±300 |
напряжения, мВ | ||||||
Пределы допускаемой абсолютной | ||||||
погрешности установки выходного тока, мА | ±30 | ±30 | ±3 | ±30 | ±30 | ±3 |
Пределы допускаемой абсолютной | ||||||
погрешности воспроизведения | ||||||
(измерения с помощью вольтметра источника) напряжения на выходе | ±30 | ±300 | ±300 | ±30 | ±30 | ±300 |
источника, мВ | ||||||
Пределы допускаемой абсолютной | ||||||
погрешности воспроизведения (измерения с помощью амперметра | ±30 | ±30 | ±3 | ±30 | ±30 | ±3 |
источника) тока на выходе источника, | ||||||
мА | ||||||
Предел допускаемой дополнительной | ||||||
погрешности от изменения | ||||||
температуры окружающей среды в | ||||||
диапазоне рабочих температур, от 0 до -10 °С *: | ||||||
- воспроизведения (измерения с помощью амперметров источников) | ||||||
тока на выходе, мА | 2Д1воспр. | |||||
- воспроизведения (измерения с помощью вольтметров источников) | ||||||
напряжения на выходе, мВ | 2Д | ивоспр. |
Значение
Модификация
Б3- | Б3- | Б3- | Б3- | Б3- | Б3- |
801.5Х | 802.5Х | 803.5Х | 804.5Х | 805.5Х | 806.5Х |
Наименование характеристики
Предел допускаемой дополнительной погрешности от изменения температуры окружающей среды в диапазоне рабочих температур, от 0 до -10 °С *:
- установки тока на выходе источника, мА
5А1уст.
5AUvct.
- установки напряжения на выходе источника, мВ
Нормальные условия измерений
- температура окружающего воздуха, °С
- относительная влажность воздуха, %
- атмосферное давление, кПа (мм рт. ст.)
от +15 до +25 от 30 до 80 от 84 до 106 (от 630 до 795)
Примечание:
* - предел допускаемой дополнительной погрешности от изменения температуры окружающей среды в диапазоне рабочих температур, от 0 до +40 °С совпадает с погрешностью при нормальных условиях;
А1воспр., Аивоспр. - предел допускаемой основной погрешности воспроизведения тока и напряжения;
AIvct., AUvct. - предел допускаемой основной погрешности установки тока и напряжения_
Таблица 15 - Метрологические характеристики программируемых двухканальных источников напряжения и тока стабилизированные с ЖК графическим дисплеем, с дистанционным
управлением (ДУ), выходной мощностью от 200 до 250 Вт в каждом канале
Наименование характеристики | Значение | |||||||
Модификация | ||||||||
Х .4 7 - 3 Б | X .4 2. 7 - 3 Б | Х .4 3. 7 - 3 Б | X .4 4. 4 7 - 3 W | Х .4 5. 7 - 3 Б | X .4 6. 7 - 3 | Х .4 7. 7 - 3 Б | Х .4 8. 7 - 3 Б | |
Канал 1 Диапазон установки выходного напряжения, В | от 0,01 до 15,00 | от 0,01 до 15,00 | от 0,01 до 30,00 | от 0,01 до 15,00 | от 0,01 до 30,00 | от 0,01 до 60,00 | от 0,01 до 40,00 | от 0,1 до 120,0 |
Диапазон установки выходного тока, А | от 0,01 до 12,00 | от 0,01 до 12,00 | от 0,001 до 8,000 | от 0,01 до 12,00 | от 0,001 до 8,000 | от 0,001 до 4,000 | от 0,001 до 6,000 | от 0,001 до 2,000 |
Значение | ||||||||
Модификация | ||||||||
Наименование | Х .4 7 - 3 Б | X .4 2. 7 - 3 Б | Х .4 3. 7 - 3 Б | X .4 4. 7 - 3 W | Х .4 5. 7 - 3 Б | Х .4 6. 7 - 3 Б | X .4 7. 7 - 3 W | Х .4 8. 7 - 3 Б |
характеристики | ||||||||
При использовании | ||||||||
цифровой клавиатуры или | ||||||||
порта ДУ: | ||||||||
дискретность установки выходного напряжения, мВ, | 10 | 10 | 10 | 10 | 10 | 10 | 10 | 100 |
ручной точно | ||||||||
дискретность установки | ||||||||
выходного напряжения, В, | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 10 |
ручной грубо | ||||||||
дискретность установки выходного тока, мА, | 10 | 10 | 1 | 10 | 1 | 1 | 1 | 1 |
ручной точно | ||||||||
дискретность установки | ||||||||
выходного тока, А, ручной | 1 | 1 | 0,1 | 0,1 | 0,1 | 0,1 | 0,1 | 0,1 |
грубо | ||||||||
Пределы допускаемой | ||||||||
абсолютной погрешности установки выходного | ±30 | ±30 | ±30 | ±30 | ±30 | ±30 | ±30 | ±300 |
напряжения, мВ | ||||||||
Пределы допускаемой абсолютной погрешности установки выходного тока, мА | ±30 | ±30 | ±3 | ±30 | ±3 | ±3 | ±3 | ±3 |
Пределы допускаемой абсолютной погрешности | ||||||||
воспроизведения (измерения с помощью | ±30 | ±30 | ±30 | ±30 | ±30 | ±30 | ±30 | ±300 |
вольтметра источника) | ||||||||
напряжения на выходе | ||||||||
источника, мВ | ||||||||
Пределы допускаемой абсолютной погрешности | ||||||||
воспроизведения | ||||||||
(измерения с помощью | ±30 | ±30 | ±3 | ±30 | ±3 | ±3 | ±3 | ±3 |
амперметра источника) | ||||||||
тока на выходе источника, | ||||||||
мА | ||||||||
Среднеквадратическое | ||||||||
значение пульсаций | ||||||||
выходного напряжения | ||||||||
источников в режиме | ||||||||
стабилизации напряжения, мВ, не более | 2 | 2 | 2 | 2 | 2 | 5 | 2 | 10 |
Значение | ||||||||
Модификация | ||||||||
Наименование | Х .4 7 - 3 Б | X .4 2. 7 - 3 Б | Х .4 3. 7 - 3 Б | X .4 4. 4 7 - 3 W | Х .4 5. 7 - 3 Б | X .4 6. 7 - 3 W | Х .4 7. 7 - 3 Б | Х .4 8. 7 - 3 Б |
характеристики | ||||||||
Среднеквадратическое | ||||||||
значение пульсаций | ||||||||
выходного тока источников | 5 | 5 | 4 | 5 | 4 | 2 | 2 | 2 |
в режиме стабилизации | ||||||||
тока, мА, не более | ||||||||
Канал 2 Диапазон установки выходного напряжения, В | от 0,01 до 15,00 | от 0,01 до 30,00 | от 0,01 до 30,00 | от 0,01 до 60,00 | от 0,01 до 60,00 | от 0,01 до 60,00 | от 0,01 до 40,00 | от 0,1 до 120,0 |
Диапазон установки | от 0,01 | от 0,001 | от 0,001 | от 0,001 | от 0,001 | от 0,001 | от 0,001 | от 0,001 |
выходного тока, А | до 12,00 | до 8,000 | до 8,000 | до 4,000 | до 4,000 | до 4,000 | до 6,000 | до 2,000 |
При использовании | ||||||||
цифровой клавиатуры или | ||||||||
порта ДУ: | ||||||||
дискретность установки | ||||||||
выходного напряжения, мВ, | 10 | 10 | 10 | 10 | 10 | 10 | 10 | 100 |
ручной точно | ||||||||
дискретность установки | ||||||||
выходного напряжения, В, | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 10 |
ручной грубо | ||||||||
дискретность установки | ||||||||
выходного тока, мА, | 10 | 1 | 1 | 1 | 1 | 1 | 1 | 1 |
ручной точно | ||||||||
дискретность установки | ||||||||
выходного тока, А, ручной | 1 | 0,1 | 0,1 | 1 | 0,1 | 0,1 | 0,1 | 0,1 |
грубо | ||||||||
Пределы допускаемой | ||||||||
абсолютной погрешности установки выходного | ±30 | ±30 | ±30 | ±30 | ±30 | ±30 | ±30 | ±300 |
напряжения, мВ | ||||||||
Пределы допускаемой | ||||||||
абсолютной погрешности | ||||||||
установки выходного тока, | ±30 | ±3 | ±3 | ±3 | ±3 | ±3 | ±3 | ±3 |
мА | ||||||||
Пределы допускаемой | ||||||||
абсолютной погрешности | ||||||||
воспроизведения | ||||||||
(измерения с помощью | ±30 | ±30 | ±30 | ±30 | ±30 | ±30 | ±30 | ±300 |
вольтметра источника) | ||||||||
напряжения на выходе | ||||||||
источника, мВ |
Наименование характеристики | Значение | |||||||
Модификация | ||||||||
Х .4 7 - 3 | X .4 2. 7 - 3 W | Х .4 3. 7 - 3 W | X .4 4. 7 - 3 W | Х .4 5. 7 - 3 W | Х .4 6. 7 - 3 W | X .4 7. 7 - 3 W | Х .4 8. 7 - 3 W | |
Пределы допускаемой абсолютной погрешности воспроизведения (измерения с помощью амперметра источника) тока на выходе источника, мА | ±30 | ±3 | ±3 | ±3 | ±3 | ±3 | ±3 | ±3 |
Среднеквадратическое значение пульсаций выходного напряжения источников в режиме стабилизации напряжения, мВ, не более | 2 | 2 | 2 | 5 | 5 | 5 | 2 | 10 |
Среднеквадратическое значение пульсаций выходного тока источников в режиме стабилизации тока, мА, не более | 5 | 4 | 4 | 2 | 2 | 2 | 2 | 2 |
Предел допускаемой дополнительной погрешности от изменения температуры окружающей среды в диапазоне рабочих температур, от 0 до -10 °С*: - воспроизведения (измерения с помощью амперметров источников) тока на выходе, мА - воспроизведения (измерения с помощью вольтметров источников) напряжения на выходе, мВ | 2А1воспр. 2Аивоспр. |
Значение
Модификация
Х .4 | Х .4 | Х .4 | Х .4 | Х .4 | Х .4 | Х .4 | X |
41 7 | 2. 7 | 3. 7 | 4. 7 | 5. 7 | 6. 7 | 7. 7 | 00 r- |
3- UQ | 3- UQ | 3- W | 3- w | 3- w | 3- w | 3- w | rn W |
Наименование
характеристики
5Д
1уст.
5Д
Иуст.
Предел допускаемой дополнительной погрешности от изменения температуры окружающей среды в диапазоне рабочих температур, от 0 до -10 °С *:
- установки тока на выходе источника, мА
- установки напряжения на выходе источника, мВ
Нормальные условия измерений
- температура окружающего воздуха, °С
- относительная влажность воздуха, %
- атмосферное давление, кПа (мм рт. ст.)_
от +15 до +25
от 30 до 80 от 84 до 106 (от 630 до 795)
Примечание:
* - предел допускаемой дополнительной погрешности от изменения температуры окружающей среды в диапазоне рабочих температур, от 0 до +40 °С совпадает с погрешностью при нормальных условиях;
Д1воспр., ДИвоспр. - предел допускаемой основной погрешности воспроизведения тока и напряжения;
Д1уст., ДИуст. - предел допускаемой основной погрешности установки тока и напряжения_
Нестабильность выходного напряжения программируемых источников, указанных в таблицах 11 - 15, при изменении напряжения питающей сети на ±15 % от номинального значения за время измерения от 1 до 10 с от фронта изменения напряжения питающей сети в режиме стабилизации напряжения не превышает значения, определённого по формуле
WU2 = ±0,002 (иуст + Uмакс), (5)
где: иуст - устанавливаемое значение выходного напряжения, В,
Uмакс - максимальное значение выходного напряжения, В.
Нестабильность выходного тока программируемых источников, указанных в таблицах
11, 15, при изменении напряжения питающей сети на ±15 % от номинального значения за время измерения от 1 до 10 с от фронта изменения напряжения питающей сети в режиме стабилизации тока не превышает значения, определённого по формуле
Wi2 = ± 0,006-(/уст + 1макс), (6)
где: 1уст - устанавливаемое значение выходного тока, А,
1макс - максимальное значение выходного тока, А.
Нестабильность выходного тока программируемых источников, указанных в таблицах
12, 13, 14 при изменении напряжения питающей сети на ±15 % от номинального значения за время измерения от 1 до 10 с от фронта изменения напряжения питающей сети в режиме стабилизации тока не превышает значения, определённого по формуле
Wi2 = ± 0,002 (/уст + 1макс), (7)
где: 1уст - устанавливаемое значение выходного тока, А,
1макс - максимальное значение выходного тока, А.
Нестабильность выходного напряжения программируемых источников, указанных в таблицах 11, 15, при изменении тока нагрузки от 0 до 0,9 1макс за время измерения от 1 до 10 с от фронта изменения тока нагрузки в режиме стабилизации напряжения не превышает значения, определённого по формуле
Wu3 = +0,006-( Uycm + Uмакс), (8)
где: иуст - устанавливаемое значение выходного напряжения, В,
Uмакс - максимальное значение выходного напряжения, В.
Нестабильность выходного напряжения программируемых источников, указанных в таблицах 12, 13, 14 при изменении тока нагрузки от 0 до 0,9 1макс за время измерения от 1 до 10 с от фронта изменения тока нагрузки в режиме стабилизации напряжения не превышает значения, определённого по формуле
WU3 = ±0,004 ( иуст + имакс), (9)
где: Uycm - устанавливаемое значение выходного напряжения, В,
Uмакс - максимальное значение выходного напряжения, В.
Наименование характеристики | Значение характеристики |
Выходная мощность, Вт Б3-724.1А | 40 |
Б3-724.4А | 160 |
Б3-728.4А | 100 |
Б3-701.1, Б3-708.1, Б3-701.4, Б3-708.4 | 120 |
Б3-703.1, Б3-706.1, Б3-703.4, Б3-706.4, Б3-711.4, Б3-721.4Х | 180 |
Б3-704.1, Б3-704.4 | 200 |
Б3-713.4, Б3-714.4, Б3-716.4, Б3-718.4, Б3-723.4Х, Б3-724.4Х, Б3-726.4Х, Б3-728.4Х | 240 |
Б3-781.4, Б3-791.4Х | 375 |
Б3-783.4, Б3-793.4Х | 450 |
Б3-784.4, Б3-794.4Х | 400 |
Б3-786.4, Б3-796.4Х | 480 |
Б3-787.4 | 360 |
Б3-781.5, Б3-791.5Х | 525 |
Б3-783.5, Б3-784.5, Б3-786.5, Б3-751.4, Б3-793.5Х, Б3-794.5Х, Б3-796.5Х, Б3-797.4Х, Б3-751.5Х | 600 |
Б3-753.4, Б3-753.5Х | 750 |
Б3-754.4, Б3-754.5Х | 800 |
Б3-756.4, Б3-757.4, Б3-756.5Х, Б3-757.5Х | 720 |
Б3-801.4, Б3-804.4, Б3-801.5Х, Б3-804.5, Б3-805.5Х | 1600 |
Б3-802.4, Б3-805.4, Б3-802.5Х | 1500 |
Б3-803.4, Б3-803.5Х | 1750 |
Б3-806.4, Б3-806.5Х | 1200 |
Б3-731.4, Б3-741.4Х канал 1/канал 2 | 180/180 |
Б3-732.4, Б3-742.4Х, Б3-744.4Х, Б3-734.4 канал 1/канал 2 | 180/240 |
Б3-733.4, Б3-735.4, Б3-736.4, Б3-737.4, Б3-738.4, Б3-743.4Х, Б3-745.4Х, Б3-746.4Х, Б3-747.4Х, Б3-748.4Х канал 1/канал 2 | 240/240 |
Мощность потребляемая, ВА, не более Б3-701.1, Б3-703.1, Б3-704.1, Б3-706.1, Б3-708.1, Б3-701.4, Б3-703.4, Б3-704.4, Б3-706.4, Б3-708.4 | 400 |
Б3-711.4, Б3-713.4, Б3-714.4, Б3-716.4, Б3-718.4, Б3-721.4Х, Б3-723.4Х, Б3-724.4Х, Б3-726.4Х, Б3-728.4Х | 600 |
Б3-781.4, Б3-783.4, Б3-784.4, Б3-786.4, Б3-787.4, Б3-731.4, Б3-732.4, Б3-733.4, Б3-734.4, Б3-735.4, Б3-736.4, Б3-737.4, Б3-738.4, Б3-791.4Х, Б3-793.4Х, Б3-794.4Х, Б3-796.4Х, Б3-797.4Х, Б3-741.4Х, Б3-742.4Х, Б3-743.4Х, Б3-744.4Х, Б3-745.4Х, Б3-746.4Х, Б3-747.4Х, Б3-748.4Х | 1100 |
Б3-781.5, Б3-783.5, Б3-784.5, Б3-786.5, Б3-791.5Х, Б3-793.5Х, Б3-794.5Х, Б3-796.5Х | 1600 |
Б3-751.4, Б3-753.4, Б3-754.4, Б3-756.4, Б3-757.4, Б3-751.5Х, Б3-753.5Х, Б3-754.5Х, Б3-756.5Х, Б3-757.5Х | 2000 |
Б3-801.4, Б3-802.4, Б3-803.4, Б3-804.4, Б3-805.4, Б3-806.4 | 3500 |
Б3-724.1А, Б3-724.4А, Б3-728.4А | 320 |
Б3-801.5Х, Б3-802.5Х, Б3-803.5Х, Б3-804.5Х, Б3-805.5Х, Б3-806.5Х | 4000 |
Наименование характеристики | Значение характеристики |
Габаритные размеры, мм, не более | |
Б3-701.1, Б3-703.1, Б3-704.1, Б3-706.1, Б3-708.1, Б3-701.4, Б3-703.4, Б3-704.4, | |
Б3-706.4, Б3-708.4, Б3-711.4, Б3-713.4, Б3-714.4, Б3-716.4, Б3-718.4, Б3-724.1А, | |
Б3-724.4А, Б3-728.4А, Б3-721.4Х, Б3-723.4Х, Б3-724.4Х, Б3-726.4Х, Б3-728.4Х | 300x130x160 |
Б3-781.4, Б3-783.4, Б3-784.4, Б3-786.4, Б3-787.4, Б3-731.4, Б3-732.4, Б3-733.4, | |
Б3-734.4, Б3-735.4, Б3-736.4, Б3-737.4, Б3-738.4 | 350x260x185 |
Б3-781.5, Б3-783.5, Б3-784.5, Б3-786.5 | 390x350x175 |
Б3-751.4, Б3-753.4, Б3-754.4, Б3-756.4, Б3-757.4, Б3-751.5Х, Б3-753.5Х, | |
Б3-754.5Х, | 390x470x190 |
Б3-756.5Х, Б3-757.5Х, Б3-791.5Х, Б3-793.5Х, Б3-794.5Х, Б3-796.5Х | 480x440x290 |
Б3-801.4, Б3-802.4, Б3-803.4, Б3-804.4, Б3-805.4, Б3-806.4 | 300x260x160 |
Б3-791.4Х, Б3-793.4Х, Б3-794.4Х, Б3-796.4Х, Б3-797.4Х, Б3-741.4Х, Б3-742.4Х, | |
Б3-743.4Х, Б3-744.4Х, Б3-745.4Х, Б3-746.4Х, Б3-747.4Х, Б3-748.4Х | 390x260x160 |
Б3-801.5Х, Б3-802.5Х, Б3-803.5Х, Б3-804.5Х, Б3-805.5Х, Б3-806.5Х | 490x310x500 |
Масса, кг, не более | |
Б3-701.1, Б3-703.1, Б3-704.1, Б3-706.1, Б3-708.1, Б3-724.1А, Б3-724.4А, | |
Б3-728.4А, Б3-711.4, Б3-713.4, Б3-714.4, Б3-716.4, Б3-718.4 | 9,0 |
Б3-701.4, Б3-703.4, Б3-704.4, Б3-706.4, Б3-708.4, Б3-721.4Х, Б3-723.4Х, | |
Б3-724.4Х, Б3-726.4Х, Б3-728.4Х | 7,5 |
Б3-781.4, Б3-783.4, Б3-784.4, Б3-786.4, Б3-787.4, Б3-791.4Х, Б3-793.4Х, | |
Б3-794.4Х, Б3-796.4Х, Б3-797.4Х | 16,0 |
Б3-781.5, Б3-783.5, Б3-784.5, Б3-786.5, Б3-751.5Х, Б3-753.5Х, Б3-754.5Х, | |
Б3-756.5Х, Б3-757.5Х,Б3-751.4, Б3-753.4, Б3-754.4, Б3-756.4, Б3-757.4 | 23,0 |
Б3-801.4, Б3-802.4, Б3-803.4, Б3-804.4, Б3-805.4, Б3-806.4, Б3-801.5Х, | |
Б3-802.5Х, Б3-803.5Х, Б3-804.5Х, Б3-805.5Х, Б3-806.5Х | 56,0 |
Б3-731.4, Б3-732.4, Б3-733.4, Б3-734.4, Б3-735.4, Б3-736.4, Б3-737.4, Б3-738.4, | |
Б3-741.4Х, Б3-742.4Х, Б3-743.4Х, Б3-744.4Х, Б3-745.4Х, Б3-746.4Х, Б3-747.4Х, | |
Б3-748.4Х | 16,5 |
Б3-791.5Х, Б3-793.5Х, Б3-794.5Х, Б3-796.5Х | 24,0 |
Электропитание от сети переменного тока: | |
- напряжение (регулируемые источники), В | 220±22 |
- напряжение (программируемые источники), В | 220±33 |
- частота, Гц | 50±0,4 |
Продолжительность непрерывной работы в пределах температур, | 16 |
соответствующих рабочим условиям применения, ч, не менее | |
Сопротивление изоляции цепей источника: | |
между соединенными вместе выходными гнездами и зажимом защитного | |
заземления или заземляющим контактом трехполюсной сетевой вилки шнура | |
питания, соединенным с корпусом источника, МОм, не менее | |
между соединенными вместе штырями вилки шнура питания (клавиша СЕТЬ | |
или « » в положении «I») и зажимом защитного заземления или заземляющим | |
контактом трехполюсной сетевой вилки шнура питания, соединенным с | |
корпусом источника, МОм, не менее: | |
- нормальные условия применения | 20 |
- верхнее значение температуры в рабочих условий применения | 5 |
- верхнее значение относительной влажности рабочих условий применения | 1 |
Наименование характеристики | Значение характеристики |
Электрическая изоляция цепей источника должна выдерживать в нормальных условиях применения без пробоя и поверхностного перекрытия в течение одной минуты среднеквадратичные значения испытательного напряжения переменного тока частотой 50 Гц: - при максимальном выходном напряжении до 150 В между соединенными вместе выходными клеммами и зажимом защитного заземления или заземляющим контактом трехполюсной сетевой вилки шнура питания, соединенным с корпусом источника, В - при максимальном выходном напряжении 350 В и 600 В между соединенными вместе выходными клеммами и зажимом защитного заземления или заземляющим контактом трехполюсной сетевой вилки шнура питания, соединенным с корпусом источника, В - между соединенными вместе штырями вилки шнура питания (клавиша СЕТЬ или « » в положении «I») и зажимом защитного заземления или заземляющим контактом трехполюсной сетевой вилки шнура питания, соединенным с корпусом источника, В | 500 2000 1500 |
Средняя наработка на отказ, ч, не менее | 75000 |
Установленный срок службы, лет | 8 |
Рабочие условия применения: модификаций Б3-701.1, Б3-703.1, Б3-704.1, Б3-706.1, Б3-708.1, Б3-701.4, Б3-703.4, Б3-704.4, Б3-706.4, Б3-708.4, Б3-711.4, Б3-713.4, Б3-714.4, Б3-716.4, Б3-718.4, Б3-731.4, Б3-732.4, Б3-733.4, Б3-734.4, Б3-735.4, Б3-736.4, Б3-737.4, Б3-738.4, Б3-751.4, Б3-753.4, Б3-754.4, Б3-756.4, Б3-757.4, Б3-781.4, Б3-783.4, Б3-784.4, Б3-786.4, Б3-787.4, Б3-781.5, Б3-783.5, Б3-784.5, Б3-786.5, Б3-801.4, Б3-802.4, Б3-803.4, Б3-804.4, Б3-805.4, Б3-806.4: - температура окружающего воздуха, °С - относительная влажность воздуха, при +30 °С, % - атмосферное давление, кПа модификаций Б3-724.1А, Б3-724.4А, Б3-728.4А, Б3-721.4Х, Б3-723.4Х, Б3-724.4Х, Б3-726.4Х, Б3-728.4Х, Б3-741.4Х, Б3-742.4Х, Б3-743.4Х, Б3-744.4Х, Б3-745.4Х, Б3-746.4Х, Б3-747.4Х, Б3-748.4Х, Б3-751.5Х, Б3-753.5Х, Б3-754.5Х, Б3-756.5Х, Б3-757.5Х, Б3-791.4Х, Б3-793.4Х, Б3-794.4Х, Б3-796.4Х, Б3-797.4Х, Б3-791.5Х, Б3-793.5Х, Б3-794.5Х, Б3-796.5Х, Б3-801.5Х, Б3-802.5Х, Б3-803.5Х, Б3-804.5Х, Б3-805.5Х, Б3-806.5Х: - температура окружающего воздуха, °С - относительная влажность воздуха, при +30 °С, % - атмосферное давление, кПа | от -30 до +50 90 от 84 до 106,7 от -10 до +40 90 от 84 до 106,7 |
наносится печатным способом на титульных листах формуляра и руководства по эксплуатации и методом наклейки этикетки на корпус источника.
Таблица 17 - Комплектность непрограммируемых источников
Наименование | Обозначение | Количество |
Источник напряжения и тока стабилизированный | - | 1 шт. |
Вставка плавкая | - | от 1 до 3 шт. |
Руководство по эксплуатации | МКИЯ.318572.ХХХ-ХХ РЭ | 1 экз. |
Формуляр | МКИЯ.318572.ХХХ-ХХ ФО | 1 экз. |
Методика поверки | МКИЯ.427691.001 МП | 1 экз. |
Транспортная тара | - | 1 шт. |
Таблица 18 - Комплектность программируемых источников
Наименование | Обозначение | Количество |
Источник напряжения и тока стабилизированный | - | 1 шт. |
Вставка плавкая | - | от 1 до 3 шт. |
Компакт-диск "Пакет программ УПМ" | - | 1 шт. |
Модемный кабель RS-232 или вилка DB-9M | - | 1 шт. |
Руководство по эксплуатации | МКИЯ.318572.ХХХ-ХХ РЭ | 1 экз. |
Формуляр | МКИЯ.318572.ХХХ-ХХ ФО | 1 экз. |
Методика поверки | МКИЯ.427691.001 МП | 1 экз. |
Транспортная тара | - | 1 шт. |
осуществляется по документу МКИЯ.427691.001 МП "Источники напряжения и тока стабилизированные Б3-700, Б3-800. Методика поверки", утвержденному ФБУ "УРАЛТЕСТ" 12.04.2017 года.
Основные средства поверки:
Мультиметр цифровой Fluke 8845 A, регистрационный номер в Федеральном информационном фонде 57943-14.
Катушки электрического сопротивления Р321, Р310, регистрационный номер в Федеральном информационном фонде 1162-58.
Осциллограф промышленный портативный FLUKE 124, регистрационный номер в Федеральном информационном фонде 27022-04.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
приведены в эксплуатационном документе.
ГОСТ 8.022-91 ГСИ. Государственный поверочный эталон и государственная поверочная схема для средств измерений силы постоянного электрического тока в диапазоне 110-16 ...30А
ГОСТ 8.027-2001 ГСИ. Государственная поверочная схема для средств измерений постоянного электрического напряжения и электродвижущей силы
ГОСТ Р 8.648-2015 ГСИ. Государственная поверочная схема для средств измерений
2 9
переменного электрического напряжения до 1000 В в диапазоне частот 110 ...210 Гц;
ТУ 4276-140-20883295-2017 "Источники напряжения и тока стабилизированные Б3-700, Б3-800. Технические условия"
Зарегистрировано поверок | 289 |
Поверителей | 26 |
Актуальность данных | 21.11.2024 |
