| Номер в госреестре | 70971-18 |
| Наименование СИ | Резервуары стальные вертикальные цилиндрические |
| Обозначение типа СИ | РВС-5000, РВС-10000 |
| Изготовитель | Областное ГУП "Нефтебаза "Красный Яр", пос.Красный Яр |
| Год регистрации | 2018 |
| МПИ (интервал между поверками) | 5 лет |
| Описание типа | скачать |
| Методика поверки | скачать |
Резервуары стальные вертикальные цилиндрические РВС-5000, РВС-10000 предназначены для измерения объема нефти, а также для приема, хранения и отпуска.
Тип резервуаров - стальные вертикальные цилиндрические, номинальной вместимостью 5000 м3, 10000 м3.
Резервуары представляют собой стальную конструкцию, состоящую из цилиндрической стенки, днища и крыши.
Цилиндрическая стенка резервуаров включает в себя:
- восемь цельносварных поясов полистовой сборки (РВС-10000);
- десять цельносварных поясов полистовой сборки (РВС-5000).
Заполнение и выдача продукта осуществляется через приемно-раздаточные устройства, расположенные в нижней части резервуара.
Резервуары РВС-5000 (№№ 4, 3), РВС-10000 (№ 1) расположены на «ПСП Северная нефть» ООО «РН-Северная нефть», Головные сооружения, г. Усинск.

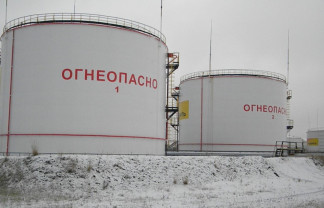

Общий вид резервуаров стальных вертикальных цилиндрических РВС-5000, РВС-10000 представлен на рисунках: 1, 2.
Рисунок 2 - Общий вид резервуара РВС-10000
Пломбирование резервуаров стальных вертикальных цилиндрических РВС-5000, РВС-10000 не предусмотрено.
отсутствует.
Таблица 1 - Метрологические характеристики
| Наименование характеристики | Значение | |
| РВС-5000 | РВС-10000 | |
| Заводской номер резервуара | ||
| 4 3 | 1 | |
| Номинальная вместимость, м3 | 5000 | 10000 |
| Пределы допускаемой относительной погрешности определения вместимости, % | ±0,10 | |
Таблица 2 - Технические характеристики
| Наименование характеристики | Значение | |
| РВС-5000 | РВС-10000 | |
| Заводской номер резервуара | ||
| 4 3 | 1 | |
| Условия эксплуатации: | ||
| Температура окружающего воздуха, оС | - 50 до +50 | |
| Атмосферное давление, кПа | от 84,0 до 106,7 | |
| Средний срок службы, лет, не менее | 30 | |
наносится на титульный лист паспорта резервуара типографским способом.
Таблица 3 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Резервуар стальной вертикальный цилиндрический | РВС-5000 | 2 шт. |
| Резервуар стальной вертикальный цилиндрический. Паспорт | РВС-5000 | 2 экз. |
| Г радуировочная таблица | 2 экз. | |
| Резервуар стальной вертикальный цилиндрический | РВС-10000 | 1 шт. |
| Резервуар стальной вертикальный цилиндрический. Паспорт | РВС-10000 | 1 экз. |
| Г радуировочная таблица | 1 экз. |
осуществляется по документу ГОСТ 8.570-2000 ГСИ. Резервуары стальные вертикальные цилиндрические. Методика поверки.
Основные средства поверки:
- рулетка измерительная металлическая 2 класса точности Р30Н2Г, с верхним пределом измерений 30 м (регистрационный номер 55464-13);
- рулетка измерительная металлическая типа Р20У2К, с верхним пределом измерений 20 м (регистрационный номер 51171-12);
- толщиномер ультразвуковой А1207 (регистрационный номер 48244-11);
- нивелир электронный SDL30 (регистрационный номер 51740-12).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится в свидетельстве о поверке и в градуировочной таблице резервуара в месте подписи поверителя.
отсутствуют.
Нормативные документы, устанавливающие требования к резервуарам стальным вертикальным цилиндрическим РВС-5000, РВС-10000
ГОСТ 31385-2016 Резервуары вертикальные цилиндрические стальные для нефти и нефтепродуктов. Общие технические условия;
ГОСТ 8.570-2000 ГСИ. Резервуары стальные вертикальные цилиндрические. Методика поверки;
ГОСТ 8.470-82 ГСИ. Государственная поверочная схема для средств измерений объема жидкости.
