| Номер в госреестре | 70982-18 |
| Наименование СИ | Комплексы автоматизированные гидрометеорологические |
| Обозначение типа СИ | АГМК-1м |
| Изготовитель | Общество с ограниченной ответственностью "МераПрибор" (ООО "МераПрибор"), г. Санкт-Петербург |
| Год регистрации | 2018 |
| Срок свидетельства | 26.04.2028 |
| МПИ (интервал между поверками) | 3 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Комплексы автоматизированные гидрометеорологические АГМК-1м (далее - комплексы АГМК-1м) предназначены для автоматических измерений уровня воды, температуры, количества атмосферных осадков.
Принцип действия комплексов АГМК-1м основан на измерении первичными измерительными преобразователями (датчиками) физических величин с передачей данных в контроллер и далее в центр сбора данных с помощью средств связи.
Конструктивно комплексы АГМК-1м состоят из центрального устройства, измерительных преобразователей (датчиков), фоторегистратора, вспомогательных и связующих компонентов. Центральное устройство представляет собой защищенный корпус, с размещенными внутри: микропроцессором, устройством связи и элементами питания. Первичные измерительные преобразователи, используемые для измерения физических величин: датчик уровня гидростатического типа (совмещенный с датчиком температуры) для измерений уровня и температуры воды, датчики осадков весового типа для измерений количества атмосферных осадков, датчик температуры и датчики уровня воды барботажного и радарного типов.
Датчик уровня барботажного типа работает по принципу, основанному на пропускании сжатого воздуха, полученного встроенным компрессором, через барботажную трубку, нижний конец которой погружен в жидкость. При выравнивании давления столба жидкости с давлением, создаваемым компрессором, происходит отключение компрессора, измерение давления и вычисление уровня жидкости.
Датчик уровня радарного типа работает по принципу, основанному на измерении времени прохождения коротких микроволновых импульсов от датчика до поверхности жидкости. Полученные значения времени прохождения импульсов пропорциональны расстоянию до поверхности жидкости, т.е. уровню. Определенный таким образом уровень выдается в виде измеренного значения.

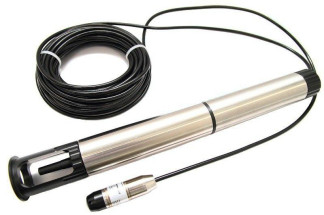

Принцип действия датчика уровня гидростатического типа основан на преобразовании давления высоты столба жидкости (уровня) над датчиком в значение уровня.
Принцип действия датчика температуры основан на зависимости электрического сопротивления платинового чувствительного элемента (Pt1000 или Pt100) от температуры окружающей среды.
Принцип действия датчика осадков весового типа: осадки скапливаются в приемной емкости с определенной площадью сбора. Уровень осадков определяется автоматическим взвешиванием емкости с накопившимися осадками.
Комплексы АГМК-1м выпускаются в 2 модификациях: АГМК-1м-01 и АГМК-1м-02. Модификации АГМК-1м-01 и АГМК-1м-02 отличаются максимальным количеством измерительных каналов, диапазоном и погрешностью датчиков уровня барботажного типа. Модификации АГМК-1м-01 и АГМК-1м-02 так же имеют два исполнения: АГМК-1м-хх-1 и АГМК-1м-хх-2, отличающиеся вариантом размещения центрального устройства и конструкцией его корпуса.
Комплексы АГМК-1 м в режиме индикации отображают данные о скорости и объемном расходе водного потока; позволяют отслеживать состояния водного объекта и ледовой обстановки.
Общий вид комплексов АГМК-1 м представлен на рисунках 1 и 2.
Комплексы АГМК-1м имеют встроенное программное обеспечение (далее - ПО), установленное в памяти центрального устройства. Встроенное ПО обеспечивает управление работой комплексов АГМК-1м, сбор, обработку, хранение и передачу данных. Идентификационные данные ПО приведены в таблице 1.
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений соответствует уровню «средний» по Р 50.2.077-2014.
Влияние ПО учтено при нормировании метрологических характеристик.
Таблица 2 - Идентификационные данные программного обеспечения
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | agk.deb |
| Номер версии (идентификационный номер) ПО | не ниже 0.01 |
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение |
| Диапазон измерений уровня воды, м - с датчиками уровня барботажного типа* - с датчиками уровня барботажного типа** - с датчиками уровня радарного типа - с датчиками уровня гидростатического типа | от 0 до 20 от 0 до 30 от 0 до 30 от 0 до 25 |
| Пределы допускаемой абсолютной погрешности измерений уровня воды, мм, при использовании: - датчика уровня барботажного типа * - датчика уровня барботажного типа ** - датчика уровня гидростатического типа - датчика уровня радарного типа | ±10 в диапазоне до 10 м включ., ±20 в диапазоне св. 10 м ±5 ±10 в диапазоне до 10 м включ., ±30 в диапазоне св. 10 м ±10 |
| Диапазон измерений температуры, °С | от -10 до +80 |
| Пределы допускаемой абсолютной погрешности измерений температуры, °С | ±0,1 |
| Диапазон измерений количества атмосферных осадков, мм | от 0 до 1500 |
| Пределы допускаемой абсолютной погрешности измерений количества атмосферных осадков, мм | ±(0,1+0,01М)*** |
| Примечания: * для модификации АГМК-1м-01 ** для модификации АГМК-1м-02 *** м - измеренное значение количества осадков | |
| Наименование характеристики | Значение |
| Напряжение питания, В -от сети переменного тока -от аккумулятора | от 198 до 244 от 12 до 36 |
| Потребляемая мощность, не более, Вт | 600 |
| Средняя работа на отказ, ч | 10000 |
| Средний срок службы, лет | 10 |
| Условия эксплуатации: Температура окружающего воздуха, °С -для остальных элементов метеостанции Относительная влажность воздуха, при 40°С, % Атмосферное давление, кПа | от -40 до +80 от 0 до 100 от 84,0 до 106,7 |
Габаритные размеры и масса составных частей комплекса АГМК-1м приведены в таблице 4.
Таблица 4 - Габаритные размеры и масса составных частей комплексов АГМК-1 м
| Составные части | Г абаритные размеры, мм, не более | Масса, кг, не более | |||
| длина | высота | ширина | диаметр | ||
| Центральное устройство * | 1000 | 900 | 600 | — | 30,0 |
| Центральное устройство ** | 600 | — | — | 15 | 7,0 |
| Трубка барботажная, длина трубки 100 м | — | — | — | 20 | 6,0 |
| Датчик уровня радарного типа | 260 | — | — | 115 | 3,5 |
| Датчик уровня гидростатического типа, длина кабеля 100 м | 220 | — | — | 50 | 9,0 |
| Датчик уровня барботажного типа | 600 | 400 | 400 | — | 6,0 |
| Датчик температуры, длина кабеля 100 м | 120 | — | — | 14 | 5,5 |
| Датчик количества осадков | 350 | 350 | 450 | — | 6,5 |
| Примечания: * для исполнения АГМК-1 м-хх-1 ** для исполнения АГМК-1 м-хх-2 | |||||
наносится на титульный лист руководства по эксплуатации типографским способом и на центральное устройство в виде наклейки.
| Таблица 5 - Комплектность комплексов АГ | МК-1м | |
| Наименование | Количество | Примечание |
| Центральное устройство | 1 шт. | |
| Трубка барботажная | 1 шт. | длина трубки определяется согласно заказу |
| Датчик уровня радарного типа | 1 шт. | |
| Датчик уровня гидростатического типа (с кабелем) | 1 шт. | длина кабеля определяется согласно заказу |
| Датчик количества осадков | 1 шт. | |
| Наименование | Количество | Примечание |
| Фоторегистратор | 1 шт. | |
| GSM-антенна (внешняя) | 1 шт. | |
| Щит питания | 1 шт. | |
| Панель солнечных элементов | 1 шт. | |
| Аккумулятор | 1 шт. | |
| Руководство по эксплуатации | 1 экз. | |
| Методика поверки | 1 экз. | |
| Примечание - Наличие позиций определяется согласно заказу и может отличаться для разных модификаций. | ||
осуществляется по документу МП 2551-0172-2018 «Комплексы автоматизированные гидрологические АГМК-1 м. Методика поверки», утвержденному ФГУП «ВНИИМ им. Д.И. Менделеева» 12.02.2018 г.
Основные средства поверки:
Рулетка измерительная металлическая 2 класса точности по ГОСТ 7502-98;
Гири класса точности F2 по ГОСТ OIML R 111-1-2009;
Калибратор давления CPC8000, регистрационный номер в Федеральном информационном фонде 59862-15;
Преобразователь сигналов ТС и ТП прецизионный «Теркон», регистрационный номер в Федеральном информационном фонде 23245-08;
Рейка водомерная переносная с успокоителем ГР-23М-01, регистрационный номер в Федеральном информационном фонде 61629-15;
Термометр сопротивления платиновый вибропрочный ПТСВ-2К-3, регистрационный номер в Федеральном информационном фонде 23040-14;
Термостат жидкостной серии 7000, модификации 7012, регистрационный номер в Федеральном информационном фонде 20509-00;
Цилиндр «Klin», регистрационный номер в Федеральном информационном фонде 33562-06; Штангенциркуль ТТТЦ, регистрационный номер в Федеральном информационном фонде 52058-12.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
приведены в эксплуатационном документе.
ГОСТ 8.477-82 ГСИ. Государственная поверочная схема для средств измерений уровня жидкости
ГОСТ 8.558-2009 ГСИ. Государственная поверочная схема для средств измерений температуры
ГОСТ Р 8.763-2011 ГСИ. Государственная поверочная схема для средств измерений длины в диапазоне от 110-9 до 50 м и длин волн в диапазоне от 0,2 до 50 мкм
ГОСТ Р 8.840-2013 ГСИ. Государственная поверочная схема для средств измерений абсолютного давления в диапазоне от 1 до 1 106 Па
ГОСТ 8.510-2002 ГСИ. Государственная поверочная схема для средств измерений объема и массы жидкости
Приказ Министерства природных ресурсов и экологии РФ от 19.10.2015 г. № 436 «Об утверждении перечня измерений, относящихся к сфере государственного регулирования обеспечения единства измерений и выполняемых при осуществлении деятельности в области гидрометеорологии и смежных с ней областях, и обязательных метрологических требованиях к ним, в том числе показателей точности измерений»
ИКИМ.411713.001 ТУ «Комплексы автоматизированные гидрометеорологические АГМК-1м. Технические условия»
