| Номер в госреестре | 70987-18 |
| Наименование СИ | Каналы измерительные мобильного автоматизированного комплекса |
| Обозначение типа СИ | МАК-СВ |
| Изготовитель | Федеральное государственное унитарное предприятие "Научно-исследовательский институт прикладной акустики" (ФГУП "НИИПА"), г. Дубна Моск. обл. |
| Год регистрации | 2018 |
| Срок свидетельства | 27.04.2024 |
| МПИ (интервал между поверками) | 2 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Каналы измерительные мобильного автоматизированного комплекса МАК-СВ (далее -ИК МАК-СВ) предназначены для измерений напряжения переменного тока. давления в воздушной среде, избыточного давления в ударной волне, ускорения при ударном воздействии, ускорения смещения грунта в сейсмической волне.
Принцип действия ПК МАК-СВ основан на измерении соответствующих параметров датчиками физических величин, преобразовании в АЦП измерительных сигналов в цифровой код. передаче цифрового кода в компьютер посредством кабельных линий связи от автономных регистраторов сигналов (АРС).
Конструктивно ИК МАК-СВ включают в себя АРС; датчики давления ДЗД-40 (регистрационный номер в Федеральном информационном фонде (per. №) 69411-17). ДЗДЕ-2. ДЗДЕ-40 (per. № 69413-17). датчики избыточного давления в ударной волне ДИД-700. ДИД-ЗООО (pci. № 68394-17); датчики ускорения ДУ-2000 (per. № 68616-17). ДУ-10000 (per. № 68617-17); датчики скорости смещения грунта ДССГ (pci. № 68886-17); средство автоматизированной обработки информации (ноутбук в защищенном исполнении), кабельные линии связи (КЛС).
Электропитание ИК осуществляется от встроенных в АРС автономных источников питания.
Функционально ИК МАК-СВ состоят из измерительных каналов (ИК) напряжения переменного тока АРС. ИК давления в воздушной среде. ИК избыточного давления в ударной волне. ИК ускорения при ударном воздействии, ИК скорости смещения грунта.
ИК напряжения переменного тока .1/4'
Принцип действия ИК напряжения переменного тока АРС основан на усилении, фильтрации и нормализации входного сигнала напряжения переменного тока, преобразовании его 16-разрядным АЦП. входящим в состав регистратора автономного АРС. в цифровой код измеряемого сигнала с последующей его передачей посредством интерфейса USB-2.0 в компьютер (ноутбук) для дальнейшей обработки и регистрации.
ИК давления в воздушной среде
Принцип действия ПК давления в воздушной среде основан на измерении и преобразовании значений давления датчиками давления ДЗД-40. ДЗДЕ-2. ДЗДЕ-40 в электрические сигналы (напряжение переменного тока), пропорциональные измеряемому давлению. Сигнал напряжения переменного тока с выхода датчика направляется на вход ИК напряжения переменного тока АРС для преобразования в цифровой код измеряемого сигнала с последующей его передачей в компьютер и вычислением компьютером значений измеряемого давления по известной градуировочной зависимости датчика.
ПК избыточного давления в ударной волне
Принцип действия ИК избыточного давления в ударной волне основан па измерении и преобразовании значений избыточного давления датчиками избыточного давления в ударной волне ДИД-700. ДИД-3000 в электрические сигналы (напряжение переменного тока), пропорциональные измеряемому давлению. Сигнал напряжения переменного гока с выхода датчика направляется на вход ИК напряжения переменного тока АРС для преобразования в цифровой код измеряемого сигнала е последующей его передачей в компьютер и вычислением компьютером значений измеряемого избыточного давления по известной градуировочной зависимости датчика.
Лист № 2
Всего листов 6 о
ИК ускорения при ударном воздействии
Принцип действия ИК ускорения при ударном воздействии основан на измерении и преобразовании значений ускорения при ударном воздействии датчиками ускорения ДУ-2000, ДУ-10000 в электрические сигналы (напряжение переменного тока), пропорциональные измеряемому ускорению. Сигнал напряжения переменного тока с выхода датчика направляется на вход ИК напряжения переменного тока АРС для преобразования в цифровой код измеряемого сигнала с последующей его передачей в компьютер и вычислением компьютером значений измеряемого звукового давления по известной градуировочной зависимости датчика.
ИК скорости смещения грунта
Принцип действия ИК скорости смещения грунта основан на измерении и преобразовании по трем независимым взаимно перпендикулярным осям значений ускорения смещения грунта в сейсмической волне датчиками скорости смещения грунта ДССГ в электрические сигналы (напряжение переменного тока), пропорциональные ускорению. Сигнал напряжения переменного тока с выхода датчика направляется на вход ИК напряжения переменного тока АРС для преобразования в цифровой код измеряемого сигнала с последующей его передачей в компьютер и вычислением компьютером значений измеряемого ускорения по известной градуировочной зависимости датчика. Скорость смещения грунта вычисляется по измеренным данным ускорения.
Оборудование комплекса соответствует группе исполнения 1.10 ГОСТ РВ 20.39.304-98.
Общий вид составных частей ИК МАК-СВ представлен на рисунках 1 и 2.
Места пломбирования датчиков давления ДЗД-40, ДЗДЕ-2, ДЗДЕ-40, датчиков избыточного давления в ударной волне ДИД-700, ДИД-3000, датчиков ускорения ДУ-1000, ДУ-2000, датчиков скорости смещения грунта ДССГ указаны в соответствующих описаниях типа. Дополнительное пломбирование не предусмотрено.

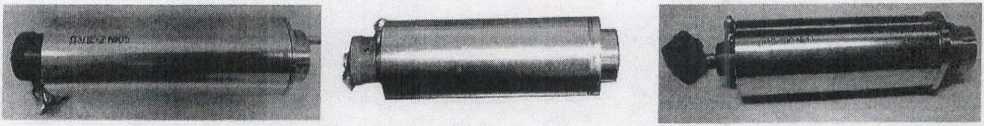

Датчики давления ДЗДЕ-2, ДЗДЕ-40
Датчики давления ДЗД-40

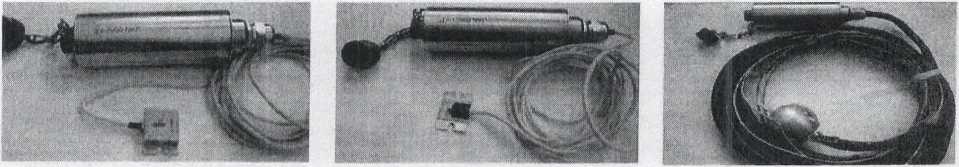

Датчики избыточного давления в ударной волне ДИД-700, ДИД-3000
Датчики ускорения
ДУ-2000
Датчики ускорения ДУ-10000
Датчики скорости смещения грунта ДССГ
Рисунок 1 - Общий вид составных частей ИК МАК-СВ

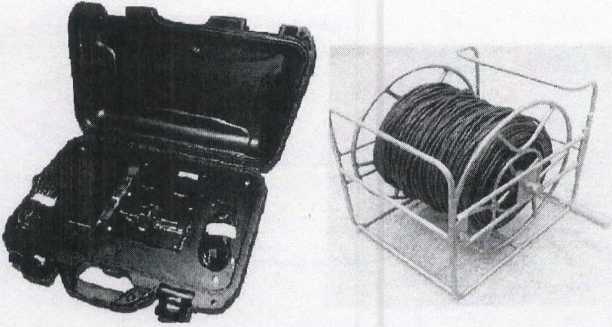

Кабельная линия связи
Средство автоматизированной обработки информации
Регистратор автономный АРС
Рисунок 2 - Общий вид составных частей ИК МАК-СВ
Программное обеспечение (ПО) ИК МАК-ВМФ представляет программные продукты ARSControl, Writing, Signalviewer функционирующие в среде операционной системы «Windows 7» и обеспечивающего циклический сбор измерительной информации от ИК, расшифровку полученной информации и приведение ее к виду, удобному для дальнейшего использования; визуализацию результатов измерений в цифровом и графическом представлении; обеспечение режимов градуировки и тестирования ИК.
Идентификационные данные ПО представлены в таблице 1.
Таблица 1 - Идентификационные данные ПО
| Идентификационные данные (признаки) | Значение | Значение | Значение |
| Идентификационное наименование ПО | ARSControl.exe | Writing.exe | SignalViewer.exe |
| Номер версии ПО (идентификационный номер) | не ниже 1.5 | не ниже 1.6 | не ниже 1.4 |
| Цифровой идентификатор ПО | A8D32DFA | 3157С29Е | 2Е0С5340 |
| Алгоритм вычисления идентификатора ПО | CRC-32 | CRC-32 | CRC-32 |
Метрологически значимая часть ПО и измеренные данные достаточно защищены с помощью специальных средств защиты от несанкционированного пользования. Уровень защиты ПО «высокий» в соответствии с Р 50.2.77-2014.
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение |
| ИК напряжения переменного тока АРС | |
| Диапазон рабочих частот, Гц | от 0,5 до 20000 |
| Диапазоны измерений амплитудных значений напряжения переменного тока, В | от -1 до +1 от -2 до +2 от-5 до +5 от-10 до+10 |
| Пределы допускаемой относительной погрешности измерений напряжения переменного тока: в диапазоне частот от 0,5 до 10000 Гц в диапазоне частот св. 10000 до 20000 Гц | ±1,0 ±2,0 |
| Количество ИК | 120 |
f Гре. >; юл жен ие таблиц ы 2
| ' Наименование характеристики | Значение |
| ИК давления в воздушной среде | |
| Диапазон рабочих частот. Гц | от 0.5 до 2500 |
| Диапазоны измерений давления. кПа | от 0.5 до 40 от 0,1 до 2 от 2 до 40 |
| Пределы допускаемой относительной погрешности измерений давления.% | i 10 |
| Количество ИК | 50 |
| ИК избыточного давления в ударной волне | |
| Диапазон рабочих частот. Гц | от 0.5 до 10000 |
| Диапазоны измерений избыточного давления, кПа | от 30 до 700 от 150 до 3000 |
| Пределы допускаемой относительной погрешности измерений 1 избыточного давления. % | ±10 |
| | Количество ИК | 50 |
| ИК ускорения при ударном воздействии | |
| Диапазон рабочих частот, Гц | от 1 до 1000 |
| Диапазоны измерений ускорения, м/с" | от 10 до 2000 от 100 до 10000 |
| Пределы допускаемой относительной погрешности измерений ускорения.% | 110 |
| Количество ИК | 30 |
| ИК скорости смещения грунта | |
| Диапазон рабочих частот. Гц | от 1 до 500 |
| Диапазон измерений ускорения (амплитудных значений), м/с*’ | От -4900 до - 4900 |
| Пределы допускаемой относительной погрешности измерений ускорения. % | .115 |
| Количество ИК | 20 |
Таблица 3 - Основные технические характеристики
| 11аименование характеристики | Значение |
| Напряжение питания постоянного тока. В | от +11 до +13 |
| 11о грсбляемая мощность. Вт, не более: - регистратор А PC | - ноутбук | 120 |
| Габари тные размеры (длина х ширина > высота), мм. не более: - регис тратор АРС - ноутбук | 390 < 308 * 172 353 - 315 х 80 |
| Масса, кг, не более: - регистратор АРС - ноутбук | 6 4 |
| Рабочие условия эксплуатации: - температура окружающего воздуха. °C । - относительная влажность при температуре +25 °C. %, не более - атмосферное давление. кПа ________________________ | от -10 до +50 95 от <84 до 106.7 |
наносится на титульный лист эксплуатационной документации методом компьютерной графики.
I аблица 4 - Комплектность средства измерений
| Наименование | Обозначение | Количест во, шт. |
| Средство автоматизированной обработки информации | ЯТЖИ.411739.001 | 4 |
| Регистратор АРС | ЯТЖИ.411728.001 | 15 |
| Датчик давления ДЗДЕ-2 | Я ТЖИ.406239.001 | 10 |
| Датчик давления ДЗДЕ-40 | ЯТЖИ.406239.001-01 | 15 |
| Датчик давления ДЗД-40 | Я ТЖИ.406239.003 | 25 |
| Датчик избыточного давления в \ .тарной волне ДИД-700 | Я 1Ж11.4062.39.004 | 25 |
| Датчик избыточного давления в ударной волне ДИД-3000 | ЯГЖИ.40623 9.004-01 | 25 |
| Датчик скорости смещения грунта ДССГ | Я ГЖИ.402159.001 | 20 |
| Датчик ускорения ДУ-2000 | ЯТЖИ.402138.001 | 15 |
| Датчик ускорения ДУ-10000 | ЯТЖИ.402138.002 | 15 |
| Кабельная линия связи КЛС | Я ГЖИ.685662.О13 | 119 |
| Кабельная линия связи КЛС | ЯТЖИ.685662.014 | 20 |
| Упаковка | ЯТЖИ.411975.001 | 1 |
| Руководство по эксплуатации | Я ГЖИ.411719.001 РЭ | |
| Методика поверки | - | I |
осуществляется по документу МП 70987-18 «Инструкция. Каналы измерительные мобильного автоматизированного комплекса МАК-СВ. Методика поверки», утвержденному ФГБУ «ГНМЦ» Минобороны России 23 декабря 2017 года.
Основное средство поверки:
Калибратор-вольтметр универсальный В1-28 (pci . № 10759-86).
Допускается применение аналогичных средств измерений, обеспечивающих определение метрологических характеристик поверяемых ИК МАК-СВ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке в виде наклейки или описка поверочного клейма.
Сведения о методиках (методах) измерений приведены в эксплуатационном документе.
ГОСТ РВ 20.39.304-98
ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие техн и чес ки е у ело в и я
ГОСТ I’ 8.648-2015 ГСИ. Государственная поверочная схема для средств измерений переменною электрического напряжения до 1000 В в диапазоне частот от I КГ3 до 2 10“
ГОС! 8.137-84 ГСИ. Государственный специальный эталон и государственная поверочная схема для средст в измерений ускорения при ударном движении
ГОСТ Р 8.801-2012 ГСИ. Государственная поверочная схема для средств измерений переменного давления в диапазоне от 1 -102 до 2,510 Па для частот от 5-Ю"1 до НО'1 Гц и длительностей от 1 • 1 О ’ до 10 с при постоянном давлении до 5-10° 11а
ЯТЖИ.411719.001 ТУ Мобильный автоматизированный комплекс МАК-СВ. Технические условия
