| Номер в госреестре | 70994-18 |
| Наименование СИ | Газоанализаторы |
| Обозначение типа СИ | ТП 1142, ТП 1142-01 |
| Изготовитель | Закрытое акционерное общество Фирма "АНАГАЗ" (ЗАО Фирма "АНАГАЗ"), г. Санкт-Петербург |
| Год регистрации | 2018 |
| Срок свидетельства | 27.04.2024 |
| МПИ (интервал между поверками) | 1 год |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
| Методика поверки | скачать |
Газоанализаторы ТП 1142, ТП 1142-01 (далее - ГА) предназначены для измерений и сигнализации о превышении установленных пределов объемной доли водорода в газовых средах технологических магистралей специальных установок.
Принцип действия ГА гермокондуктометрический, основанный на использовании зависимости теплопроводности анализируемой газовой смеси от содержания в ней водорода, так как теплопроводность последнего значительно отличается от теплопроводности остальных компонентов. Изменение теплопроводности анализируемой газовой смеси, вызванное изменением содержания водорода, приводит к изменению теплоотдачи с поверхности чувствительного элемента и в конечном итоге к изменению его сопротивления, что и служит мерой содержания водорода.
Заход анализируемой смеси обеспечивается перепадом давлений в точках отбора и сброса газовой смеси.
Конструктивно ГА представляют собой сварной кожух прямоугольной формы закрытый опломбированной крышкой с установленным на нем блоком аналитическим (БА). Внутрь сварного кожуха устанавливается врубной сменный блок - преобразователь измерительный (ПИ). Блок аналитический имеет два газовых штуцера «А» «7»для подключения к газопроводу, в котором проводится измерение объемной доли кислорода. В комплект ГА входит холодильник (ХЛ) и конденсатосборник (КС). Холодильник нормализует содержание водяных паров в анализируемой среде пропорционально температуре охлаждающей воды и формирует компенсационный сигнал по уменьшению влияния влажности на результат измерений. Конденсатосборник предназначен для сбора и удаления конденсата.
Под крышкой ГА находятся элементы зоны обслуживания, включающие в себя:
1) кнопку КОНТРОЛЬ и светодиод НОРМА;
2) элементы регулировки, закрытые опломбированной заглушкой:
- две кнопки «|» и <ф>, позволяющие перейти в режим регулировки нуля - кнопка <ф> и чувствительности - кнопка <ф> и производить регулировку «нуля», «чувствительности», а также пороговых уставок ГА в меньшую или большую сторону;
- две кнопки «У1» и «У2», позволяющие перейти в режим регулировки уставки № 1 -«У 1» и уставки № 2 - «У2»;
3) светодиоды «НУЛЬ» и «ЧУВСТВ», «У1», «У2», указывающие на активированный параметр регулировки;
4) кнопка «ХЛ», нажатие которой обеспечивает электрическое отключение холодильника от цепи ГА;
5) светодиод «ХЛ», сигнализирующий об отключении холодильника от электрической цепи ГА.
6)предохранитель;
7) светодиод «МИНУС», загорание которого указывает на то, что выходной сигнал имеет отрицательную полярность;
8) светодиод СЕТЬ.
На внутренней стороне крышки укреплены запасные плавкие вставки.
В нижней части ГА размещены 5 соединителей и винт заземления:
- XI - для подключения сети 220 В или 127 В;
- Х2 - технологический выход;
qj - ХЗ - для связи с внешними цепями сигнализации и для подачи напряжения от внешнего источника для контроля состояния ГА;
- Х4 - для выдачи выходного аналогового контрольного сигнала;
- Х5 - для подключения холодильника ХЛ.
ГА обеспечивают в диапазоне измерений объемной доли водорода от 0 до 2,5 % сигнализацию о превышении содержания водорода выше заданного уровня (уставки У1 и У2 -для варианта сигнализации с перекидными контактами реле и уставка У2 - для варианта сигнализации в виде напряжения постоянного тока 9 В).
ГА выпускаются в 4-х исполнениях;
- ТП 1142 1Г2.840.333-04 - для применения в бинарных газовых средах с сигнализацией в виде перекидных контактов реле;
- ТП 1142-01 1Г2.840.333-05 - для применения в трехкомпонентных газовых средах с сигнализацией в виде перекидных контактов реле;
- ТП 1 142 1Г2.840.333-07 - для применения в бинарных газовых средах с сигнализацией в виде напряжения постоянного тока;
- ГП 1142-01 1Г2.840.333-08 - для применения в трехкомпонентных газовых средах с сигнализацией в виде напряжения постоянного тока.
Перечень исполнений ГА указан в таблице 1.
Таблица 1 - Перечень исполнений ГА
| Исполнения ГА | Вариант сигнализации ГА | Код ОКП | |
| перекидные контакты реле | напряжение постоянного тока | ||
| ТП 1142 | |||
| 1Г2.840.333-04 | + | - | 421511.0062 |
| 1Г2.840.333-07 | - | + | 421511.0057 |
| ТП 1142-01 | |||
| 1Г2.840.333-05 | + | - | 421511.0064 |
| 1Г2.840.333-08 | - | + | 421511.0059 |
По условиям эксплуатации и местам размещения ГА относятся к аппаратуре группы 2.3.1 по ГОСТ РВ 20.39.304-98, вид климатического исполнения УХЛ.
Общий вид ГА представлен на рисунке 1, холодильник ГА - на рисунке 2, кондесатосборник - на рисунке 3, схема пломбировки корпуса ГА от несанкционированного доступа и место нанесения знака утверждения типа - на рисунке 4.
Программное обеспечение отсутствует.
б) с открытой крышкой
Рисунок 1 - Общий вид ГА исполнений ТП 1142 и ТП 1142-01
4-------»
Лист № 4
Всего листов 9

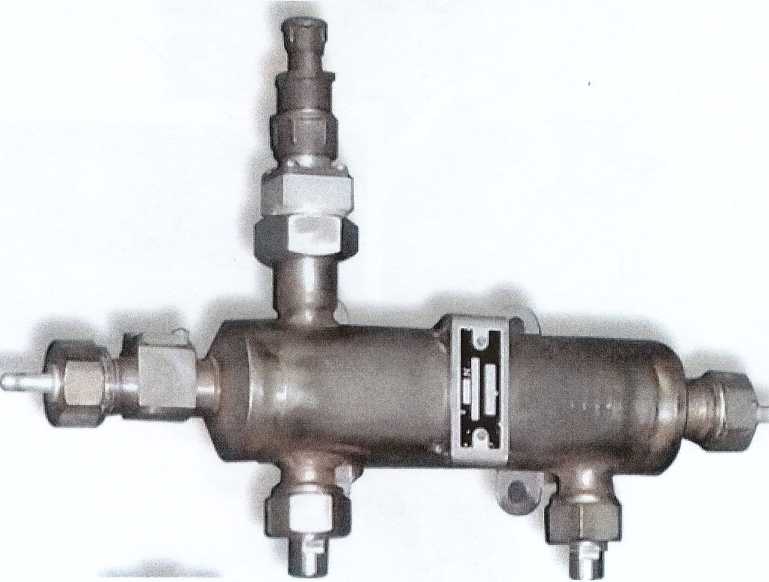

Рисунок 2 - Холодильник

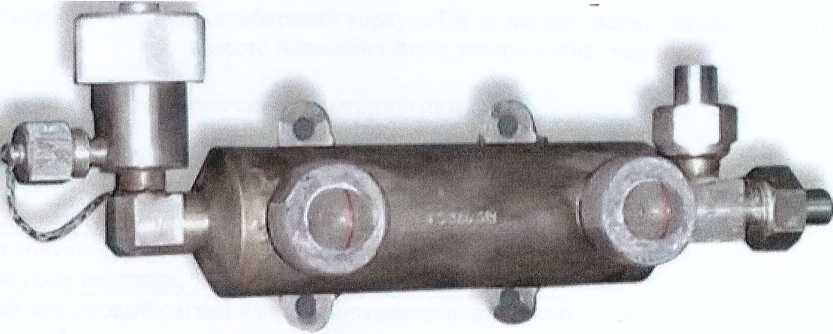

Рисунок 3 - Конденсатосборник
1 - Крышка, закрывающая доступ к элементам регулировки;
2 - Место пломбировки;
3 - Элементы регулировки, закрытые планкой (находятся под крышкой);
4 - Место нанесения знака утверждения типа.

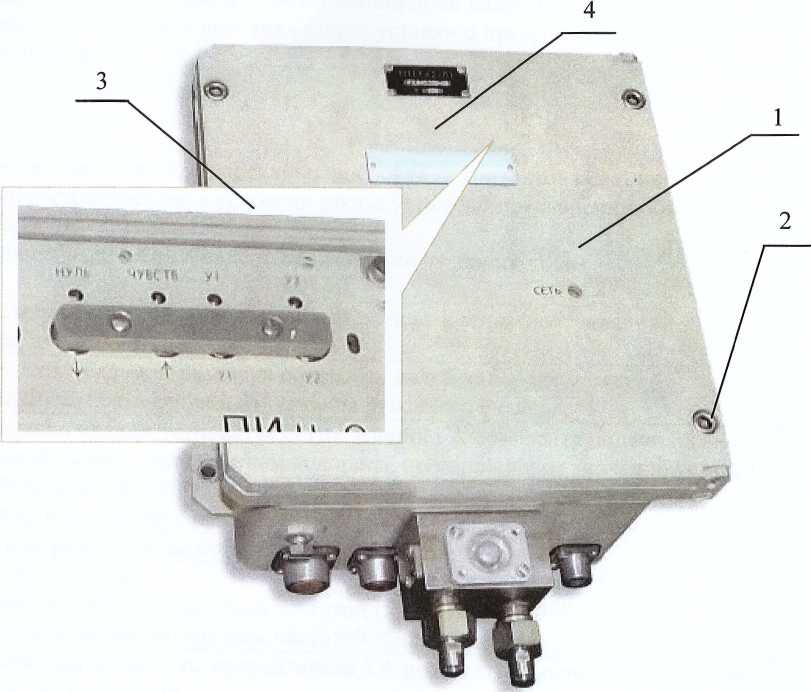

Рисунок 4 - Схема пломбировки корпуса ГА от несанкционированного доступа и место нанесения знака утверждения типа
Таблица 2 - Метрологические и технические характеристики ГА
| Наименование характеристики | Значение |
| Диапазон измерений объемной доли водорода, % | от 0 до 4 |
| Пределы допускаемой основной абсолютной погрешности измерений объемной доли водорода, % | ±0,1 |
| Выходной аналоговый сигнал в виде напряжения постоянного тока в диапазоне, В | от 0 до 10 |
| Номинальная статическая функция преобразования: | С = k-U* |
| Пределы суммарной абсолютной погрешности измерений объемной доли водорода, %: а) в рабочих условиях эксплуатации б) в предельных условиях эксплуатации | ±0,3 ±0,5 |
Лист № 6
Всего листов 9
| Ц-* Наименование характеристики | Значение |
| ГА имеет в диапазоне измерений объемной доли водорода от 0 до 2,5 %: - две перестраиваемые в условиях заказа уставки о превышении объемной доли водорода: У1 У2 (для сигнализации в виде переключения «сухих» контактов реле) или - одну перестраиваемую в условиях заказа уставку о превышении объемной доли водорода У2 (для сигнализации в виде напряжения постоянного тока) | в диапазоне от 0,5 до 1,5 % в диапазоне от 1,5 до 2,5 % в диапазоне от 1.5 до 2,5 % |
| Пределы допускаемой абсолютной погрешности установки заданной уставки.% | ±0,04 |
| Пределы допускаемой разности объемных долей водорода между значениями срабатывания и отпускания релейного сигнала, % | ±0,04 |
| Время срабатывания устройства сигнализации ГА с момента подачи на вход ГА газовой смеси с содержанием водорода, превышающим значение уставки на 1,5 % объёмной доли водорода, до момента переключения «сухих» контактов или выдачи сигнала напряжением 9 В, с, не более | 20 |
| Время прогрева, мин, не более | 10 |
| Параметры питания: - напряжение переменного тока частотой (50±2) Гц или (400±2) Гц, В - напряжение переменного тока частотой (50±2) Гц, В | 220±18 127±10 |
| Электрическая мощность, потребляемая ГА при cos ф не менее 0,7, в рабочих условиях. В А, не более | 30 |
| Габаритные размеры, мм. не более: - ГА - холодильник - конденсатосборник - ЗИП-0 - транспортная тара | 250x340x138 265x185x58 272x110x90 300x235x205 670x560x570 |
| Масса, мм. не более: -ГА - холодильник - конденсатосборник - ЗИП-0 - ГА в транспортной таре | 10,0 1.4 1.2 8.1 35,0 |
| Вероятность безотказной работы ГА за время непрерывной работы в течение 5000 ч, не менее | 0,98 |
| Средний срок службы, лет | 15 |
| Ресурс, ч | 60000 |
| Время непрерывной работы без обслуживания, ч, не менее | 5000 |
| * где С - значение объемной доли водорода в анализируемой среде, %, U - значение выходного аналогового сигнала. В, к - коэффициент преобразования, равный 0,4 %/В | |
Ьаблица 3 - Пределы допускаемой дополнительной абсолютной погрешности измерений, вызванной изменением влияющих факторов в рабочих (Др) и предельных условиях (Дпр)
эксплуатации
| Влияющий фактор | Ар, об. доли, % | Аир, об. доли, % |
| Температура окружающей среды | ±0,15 | ±0,30 |
| Атмосферное давление | ±0,15 | ±0.30 |
| Температура воды холодильника от 2 до 20 иС | ±0,15 | ±0,15 |
| Изменение объемной доли диоксида углерода в анализируемой среде (только для ТП 1142-01): увеличение на 1 % уменьшение на 1 % | -0.15 ±0.15 | |
| Примечание - В аварийных ситуациях допускается охлаждение пресной водой температурой до 32 °C при температуре охлаждающего воздуха, превышающего температуру воды не менее чем на 2 °C. Пределы допускаемой дополнительной абсолютной погрешности ГА при аварийных условиях, объемная доля водорода ±0,3 % | ||
аблица 4 - Условия эксплуатации ГА
| Влияющий фактор | Область эксплуатационных условий | ||
| нормальная | рабочая | предельная | |
| Температура окружающей среды, иС | 20±2 | от 15 до 35 | от 0 до 50 |
| Атмосферное давление, кПа | 100±1,3 | от 84 до 107 | от 80 до 294 |
| Относительная влажность при 35 °C, % | 65±2 | от 45 до 80 | до 98 |
| Температура охлаждающей воды, иС | 10 ±1 | от 2 до 20 | от 2 до 20 |
| Примечание - Аварийные условия - охлаждение пресной водой температурой до 32 °C при температуре охлаждающего воздуха, превышающего температуру воды не менее чем 0/''' на 2 С | |||
Таблица 5 - Параметры анализируемой газовой среды
| Параметры анализируемой среды | бинарной | трехкомпонентной |
| Состав анализируемой среды, объемная доля, %: водорода диоксида углерода кислорода | от 0 до 2,5 0 остальное | от 0 до 2.5 св. 2 до 25 * остальное |
| Избыточное давление, кПа: в точке отбора в точке сброса | 59±2,9 41±10 | 59±2,9 0 |
| Относительная влажность, % | 95±3 | |
| Аэрозоли щелочей, мг/м~ | не более 1 |
Примечание - * Предельное значение объемной доли диоксида углерода в трехкомпонентной анализируемой среде оговаривается при заказе
наносится на эксплуатационную документацию типографским способом и на переднюю панель ГА в виде наклейки.
Таблица 6 - Комплектность средства измерений
| Обозначение | Наименование | Количество на исполнение 1Г2.840.333- | Примечания | |||
| 04 | 05 | 07 | 08 | |||
| Г азоанализатор ТП 1142 ТП 1142-01 в составе: | 1 | 1 | 1 | 1 | Комплектуется запасными плавкими вставками, в количестве 6 штук, размещенными на внутренней стороне передней крышки | |
| 1Г2.206.608-01 1Г2.206.608-03 | Преобразователь измерительный | 1 | 1 | 1 | 1 | Сигнализация: «сухие» контакты напряжение 9 В |
| 1Г5.883.817 | Холодильник | 1 | 1 | 1 | 1 | |
| 1Г5.886.319 | Конденсатосборник | 1 | 1 | 1 | 1 | |
| 1Г4.060.663-01 1Г4.060.663-02 1Г4.060.663-04 1Г4.060.663-05 | Комплект ЗИП-0 | 1 | 1 | 1 | 1 | |
осуществляется по документу МП-242-2112-2017 «Газоанализаторы ТП 1142, ТП 1142-01. Методика поверки», приведенному в приложении Г документа 1Г2.840.333-01 РЭ «Газоанализаторы ТП 1142. ТП 1142-01. Руководство по эксплуатации», утвержденному ФГУП «ВНИИМ им. Д.И. Менделеева» 12 января 2017 г.
Основные средства поверки:
- стандартные образцы состава газовые смеси состава водород - азот, водород - диоксид углерода - азот (Г'СО 10531-2014, 10532-2014) в баллонах под давлением.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых ГА с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
приведены в эксплуатационном документе.
ГОСТ 8.578-2014 ГСП. Государственная поверочная схема для средств измерений содержания компонентов в газовых средах
ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия
ГОСТ 13320-81 Газоанализаторы промышленные автоматические. Общие технические условия
ГОСТ РВ 20.39.304-98
1Г2.840.333-01 ТУ Газоанализаторы ТП 1142. ТП 1142-01. Технические условия
Закрытое акционерное общество Фирма «АНАГАЗ» (ЗАО Фирма «АНАГАЗ») ИНН 7809011591
Адрес: 109103, г. Санкт-Петербург, Дерптский пер., д.З
Телефон: (812) 251-80-39, факс: (812) 251-75-63
(2
'В 1
Федеральное государственное унитарное предприятие «Всероссийский научно-исследовательский институт метрологии им. Д.И. Менделеева»
(ФГУП «ВНИИМ им. Д.И. Менделеева»)
Адрес: 190005, г. Санкт-Петербург, Московский пр., 19
Телефон: (812) 251-76-01, факс: (812) 713-01-14
Web-сайт: http://www.vniim.ru
E-mail: info@vniim.ru
Аттестат аккредитации ФГУП «ВНИИМ им. Д.И. Менделеева» ио проведению испытаний средств измерений в целях утверждения типа № RA.RU.311 541 от 23.03.2016 г.
