Государственный реестр средств измерений

Расходомеры массовые Promass мод. 83F, 70998-18

70998-18
Расходомеры массовые Promass модели 83F предназначены для измерений массового расходов и массы жидкостей и газов.
Карточка СИ
Номер в госреестре 70998-18
Наименование СИ Расходомеры массовые
Обозначение типа СИ Promass мод. 83F
Изготовитель "Endress+Hauser Flowtec AG", Швейцария
Год регистрации 2018
МПИ (интервал между поверками) 4 года
Стоимость поверки Узнать стоимость
Описание типа скачать
Методика поверки скачать

Назначение

Расходомеры массовые Promass модели 83F предназначены для измерений массового расходов и массы жидкостей и газов.

Описание

Принцип действия расходомеров массовых Promass модели 83F основан на измерении силы Кориолиса, возникающей в трубках первичного преобразователя расхода при прохождении через них потока измеряемой среды. Силы Кориолиса вызывают поперечные колебания противоположных сторон трубок и, как следствие, фазовые смещения их частотных характеристик, пропорциональные массовому расходу.

Расходомеры массовые Promass модели 83F состоят из первичного преобразователя расхода (датчика) и вторичного преобразователя (вычислителя).

Первичный преобразователь расхода производит прямые измерения фазового смещения колебаний двух измерительных трубок, расположенных в его полости. Измеренные значения передаются во вторичный преобразователь. Вторичный преобразователь осуществляет определение массового расхода и массы измеряемой среды.

Вторичный преобразователь обеспечивает питание и обработку сигналов, поступающих с первичного преобразователя, вычисление массового расходов и массы измеряемой среды, протекающей через первичный преобразователь. Вторичный преобразователь формирует частотный, токовый и цифровые выходные сигналы и выполняет их передачу на верхний уровень. Вторичный преобразователь имеет дисплей, индицирующий параметры работы расходомеров массовых Promass модели 83F.

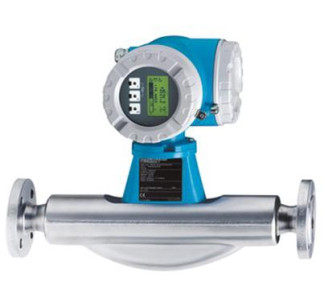

Общий вид расходомеров массовых Promass модели 83F представлен на рисунке 1.

Схема пломбировки от несанкционированного доступа представлена на рисунке 2. Пломбировка осуществляется с помощью проволоки и свинцовой (пластмассовой) пломбы с нанесением знака поверки давлением на пломбу, установленную на контровочной проволоке, пропущенной через специальные отверстия вычислителя.

Программное обеспечение

встроенное.

Программное обеспечение расходомеров массовых Promass модели 83F (далее - ПО), реализует алгоритмы вычисления параметров потока и отвечает за хранение конфигурационных параметров первичного преобразователя расхода и значения сумматоров расхода.

Программное обеспечение расходомеров состоит из двух частей Firmware и Software. Обработка результатов измерений и вычисление (метрологически значимая часть ПО) проводится по специальным расчетным соотношениям, сохраняемых во встроенной программе (firmware) в виде Hex-File. Доступ к цифровому идентификатору firmware (контрольной сумме) невозможен. Наименование ПО имеет структуру 3.Y.Z, где:

Y - идентификационный номер текущей версии Software (от 00 до 99) -характеризующий функциональность преобразователя (различные протоколы цифровой коммуникации, а также совместимость с сервисными программами).

Z - служебный идентификационный номер (например, для усовершенствования или устранения неточностей (bugs tracing)) - не влияет на функциональность и метрологические характеристики расходомера.

Наименование ПО отображается на дисплее преобразователя при его включении (как неактивное, не подлежащее изменению).

Идентификационные данные ПО приведены в таблице 1.

Таблица 1 - Идентификационные данные ПО

Идентификационные данные (признаки)

Значение

Наименование ПО

Promass

Amplifier

Promass

Communication

Идентификационное наименование ПО

SW-REV.AMP

SW-REV.I/O

Номер версии (идентификационный номер) ПО

V3.0y.zz

V1.0y.zz

Цифровой идентификатор ПО

не отображается

не отображается

Защита ПО расходомеров массовых Promass модели 83F от преднамеренных и непреднамеренных изменений соответствует уровню «высокий» согласно Р 50.2.077-2014. Примененные специальные средства защиты исключают возможность несанкционированной модификации, обновления (загрузки), удаления, изменения конфигурации и иных преднамеренных изменений ПО и измеряемых (вычисляемых) данных.

Таблица 2 - Метрологические характеристики

Наименование параметра

Значение параметра

Диапазон измерений массового расхода*, т/ч

от 0 до 600

Пределы допускаемой основной относительной погрешности расходомера при измерении массового расхода и массы жидкости^ 2), %

±0,2; ±0,25

Пределы допускаемой основной относительной погрешности расходомера при измерении массового расхода и массы газа2) %

±0,35

Стабильность нулевой точки, Zs, кг/ч:

-    для расходомера с номинальным диаметром DN 80

-    для расходомера с номинальным диаметром DN 100

-    для расходомера с номинальным диаметром DN 150

-    для расходомера с номинальным диаметром DN 250

9

14

32

88

Пределы допускаемой дополнительной приведенной погрешности расходомера от верхнего предела диапазона измерений массового расхода от изменения температуры измеряемой среды от температуры среды при корректировке нуля на 1°С, %

±0,0002

Пределы допускаемой дополнительной относительной погрешности расходомера от изменения давления измеряемой среды от давления среды при калибровке на 1 бар, %:

-    для расходомера с номинальным диаметром DN 80

-    для расходомера с номинальным диаметром DN 100

-    для расходомера с номинальным диаметром DN 150

-    для расходомера с номинальным диаметром DN 250

-0,009

-0,007

-0,009

-0,009

Примечание:

1)    диапазон измерений массового расхода и пределы допускаемой основной погрешности расходомеров указаны в паспортах расходомеров.

2)    при Q<(Zs/A)100 (кг/ч) пределы погрешности определяются по формуле ±(Zs/A)100, где A - пределы допускаемой основной относительной погрешности расходомера, %;

Q - текущее значение расхода, кг/ч.

Таблица 3 - Основные технические характеристики

Наименование параметра

Значение параметра

Заводские номера

A6082902000

A6082A02000

E5104002000

E5103F02000

A6081D02000

H40EBF02000

H40ECC02000

H40ECD02000

D3035902000

D40B6202000

D40B6102000

Н10АВЕ02000

9C09DE02000

9C0B9102000

F8097B02000

F8098502000

F8098002000

F8098402000

Номинальный диаметр

DN80

DN100

DN150

DN250

Измеряемая среда

жидкость, газ

Наличие свободного газа в жидкости

не допускается

Температура измеряемой среды, °С

от -50 до +200

Давление измеряемой среды, МПа, не более

10

Наименование параметра

Значение параметра

Тип выходных сигналов:

- импульсный (частотный), кГ ц

от 0 до 10

- токовый, мА

от 4 до 20

- цифровые

HART и (или) RS-485

Параметры электрического

питания:

а) переменный ток

- напряжение питания, В

от 85 до 260; от 22 до 55

- частота, Гц

от 45 до 65

б) постоянный ток

- напряжение питания, В

от 16 до 62

Потребляемая мощность, Вт,

15

не более

1 J

Условия эксплуатации:

- температура окружающего

воздуха, °С

от -40 до +40

- атмосферное давление, кПа,

не более

от 84 до 106,7

- относительная влажность, %

95

Габаритные размеры, мм,

не более

- длина

1940

- ширина

227

- высота

938

Масса, кг, не более

200

Средний срок службы, лет

15

Знак утверждения типа

наносится на маркировочную табличку, закрепленную на корпусе первичного преобразователя расхода, методом лазерной гравировки или наклейкой и в центр титульных листов руководства по эксплуатации и паспорта типографским способом.

Комплектность

Таблица 4 - Комплектность расходомеров массовых Promass модели 83F

Наименование

Обозначение

Количество

Расходомер массовый

Promass модели 83F

18 шт.

Кабель связи (при раздельном исполнении)

-

1 шт.

Руководство по эксплуатации

-

1 экз.

Паспорт

-

1 экз.

Методика поверки

МП 0667-1-2017

1 экз.

Поверка

осуществляется по документу МП 0667-1-2017 «Инструкция. ГСИ. Расходомеры массовые Promass модели 83F. Методика поверки», утвержденному ФГУП «ВНИИР» 08.09.2017 г. Основные средства поверки:

- рабочий эталон единиц массового расхода, массы жидкости в потоке 2-го разряда в соответствии с частью 1 приказа Росстандарта от 07.02.2018 г. № 256;

-    рабочий эталон единиц объема, объемного расхода жидкости в потоке 2-го разряда в соответствии с частью 2 приказа Росстандарта от 07.02.2018 г. № 256;

-    рабочий эталон единицы плотности 1-го разряда по ГОСТ 8.024-2002.

Допускается применение аналогичных средств поверки, обеспечивающих определение

метрологических характеристик поверяемых СИ с требуемой точностью.

Знак поверки наносится на свидетельство о поверке расходомера массового Promass модели 83F и на пломбу в соответствии с рисунком 2.

Сведения о методах измерений

приведены в эксплуатационном документе.

Нормативные документы

Приказ Росстандарта от 07.02.2018 г. № 256 Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости

ГОСТ 8.024-2002 ГСИ. Государственная поверочная схема для средств измерений плотности Техническая документация изготовителя
