Калибраторы давления СРС4000, СРС6050, СРС7000, 70999-18

70999-18
Калибраторы давления CPС4000, CPC6050, CPC7000 (далее по тексту - калибраторы) предназначены для измерений и задания абсолютного и избыточного давления газообразных (СРС4000 и СРС6050) и жидких сред (СРС7000).
Карточка СИ
Номер в госреестре 70999-18
Наименование СИ Калибраторы давления
Обозначение типа СИ СРС4000, СРС6050, СРС7000
Изготовитель "WIKA Alexander Wiegand SE & Co. KG", Германия
Год регистрации 2018
Срок свидетельства 11.05.2024
МПИ (интервал между поверками) 1 год
Стоимость поверки Узнать стоимость
Описание типа скачать
Методика поверки скачать

Назначение

Калибраторы давления CPС4000, CPC6050, CPC7000 (далее по тексту - калибраторы) предназначены для измерений и задания абсолютного и избыточного давления газообразных (СРС4000 и СРС6050) и жидких сред (СРС7000).

Калибраторы могут применяться в качестве рабочих эталонов давления 1-го, 2-го или 3-го разряда по ГОСТ Р 8.802-2012 и ГОСТ Р 8.840-2013.

Описание

Принцип действия калибраторов основан на преобразовании измеряемого давления, действующего на первичный преобразователь давления (далее по тексту - преобразователь), в цифровой сигнал, отображаемый в выбранных единицах давления на дисплее калибратора.

Одновременно калибраторы могут автоматически задавать необходимое значение давления. Задание (поддержание) давления в системе осуществляется методом силовой компенсации при помощи системы встроенных соленоидных электромагнитных клапанов, что обеспечивает необходимую точность задания требуемого значения давления.

Сброс давления в атмосферу также обеспечивается посредством системы соленоидных электромагнитных клапанов.

С помощью внутреннего электронного блока производится обработка полученного результата измерений и осуществляется его индикация на дисплее калибратора. Также на дисплее могут отображаться текущее, максимальное и минимальное значения измеряемого давления, диапазон измерений и другая информация.

В зависимости от исполнения калибраторы могут измерять абсолютное, избыточное давления, в том числе давление-разряжение.

Модификация калибратора СРС4000 является одноканальной, т.е. имеет один встроенный модуль регулирования давления CPM4000. В модуль регулирования давления CPM4000 встраиваются преобразователи давления CPR4000 и/или преобразователь барометрического давления CPR4000. При этом, минимальное исполнение калибратора СРС4000 включает в себя один преобразователь давления CPR4000; максимальное исполнение - два преобразователя давления CPR4000 и один преобразователь барометрического давления CPR4000.

Модификация калибратора СРС6050 может быть одно- или двухканальной, т.е. имеет один или два встроенных модуля регулирования давления CPM6050. В модуль регулирования давления CPM6050 встраиваются преобразователи давления CPR6050 и/или преобразователь барометрического давления CPR6050. Минимальное исполнение калибратора CPC6050 включает в себя один преобразователь давления CPR6050; максимальное исполнение — четыре преобразователя давления CPR6050 и до десяти съемных преобразователей CPR6050 и один преобразователь барометрического давления CPR6050.

Модификация калибратора СРС7000 является одноканальной, т.е. имеет один встроенный модуль регулирования давления CPM7000. При этом, давление на входе модуля регулирования давления CPM7000 - пневматическое, на выходе - гидравлическое. В модуль регулирования давления CPM7000 встраиваются преобразователи давления СРR8000 и/или СРR8050 (отличающиеся диапазонами измерений) и/или преобразователь барометрического давления CPR7000.

Для калибраторов CPC6050, CPC7000 допускается самостоятельная замена пользователем встроенных преобразователей давления на другие преобразователи давления с метрологическими характеристиками, удовлетворяющими указанным в таблицах 2 (для СРС6050) и 4 (для СРС7000), в лабораторных условиях без обращения на завод-изготовитель.

Возможность подключения к персональному компьютеру предусмотрена при использовании последовательного интерфейса (USB, RS-232, Ethernet, IEEE-488).

Калибраторы имеют следующие варианты установки:

-    для модификаций СРС4000, CPC6050 - установка в приборную панель или настольная;

-    для модификации СРС7000 - настольная установка.

Структура обозначения исполнения калибратора CPC4000, модуля регулирования давления CPM4000, преобразователей давления и преобразователя барометрического давления CPR4000 в виде буквенно-цифрового кода при заказе:

CPC4000-A-B-C-D-E-F-G-H-I

CPR4000-J-K-L-M-N-O-P-R

CPC - обозначение калибратора (Calibration Pressure Controller)

4000 - обозначение модификации калибратора давления A - вариант установки

B - рабочие диапазоны модуля регулирования давления C - наличие/отсутствие первого встроенного преобразователя давления D - наличие/отсутствие второго встроенного преобразователя давления E - наличие/отсутствие встроенного преобразователя барометрического давления F - наличие/отсутствие заводского сертификата калибровки для встроенного преобразователя барометрического давления

G - наличие/размеры адаптера для порта давления H - вид электропитания в соответствии со страной применения

I - наличие/отсутствие дополнительных сертификатов

CPR4000 - обозначение встроенного преобразователя давления (Calibration Pressure Reference ) J - вид применения в составе калибратора (первый или второй преобразователь давления) K - единицы измерений L - вид давления M - нижний предел измерений N - верхний предел измерений

0    - погрешность

P - наличие/отсутствие заводского сертификата калибровки R - наличие/отсутствие дополнительных сертификатов

Обозначение исполнения калибратора CPC6050, модуля регулирования давления CPM6050, преобразователей давления и преобразователя барометрического давления CPR6050 в виде буквенно-цифрового кода при заказе:

CPC6050-A-B-C-D-E-F-G-H-I-J CPM6050-K-L-M-N-O CPR6050-P-Q-R-S-T-U-V-W CPC - обозначение калибратора

6050 - обозначение модификации калибратора давления A - вариант установки

B - наличие/отсутствие первого модуля регулирования давления C - наличие/отсутствие второго модуля регулирования давления D - наличие/отсутствие встроенного преобразователя барометрического давления E - наличие/отсутствие заводского сертификата калибровки для встроенного преобразователя барометрического давления

F - место установки выхода для двухканального модуля регулирования давления G - исполнение задней панели для канала А двухканального модуля регулирования давления

H - исполнение задней панели для канала В двухканального модуля регулирования давления

1    - вид электропитания в соответствии со страной применения

J - наличие/отсутствие дополнительных сертификатов K - канал установки

L - рабочие диапазоны модуля регулирования давления

M - отметка о применении в качестве первого модуля регулирования давления N - отметка о применении в качестве второго модуля регулирования давления

0    - наличие/размеры адаптера для порта давления P - вид применения в составе калибратора

Q - единицы измерений R - вид давления S - нижний предел измерений T - верхний предел измерений U - погрешность

V    - наличие/отсутствие заводского сертификата калибровки W - наличие/отсутствие дополнительных сертификатов

Обозначение исполнения калибратора CPC7000, модуля регулирования давления CPM7000, преобразователей давления CPR8000, CPR8050 и преобразователя барометрического давления CPR7000 в виде буквенно-цифрового кода при заказе:

CPC7000-A-B-C-D-E-F-G-H-I-J CPR8000-K-L-M-N-O-P-Q CPR8050-R-S-T-U-V-W-X CPC - обозначение калибратора

7000 - обозначение модификации калибратора давления A - вариант установки

B - количество диапазонов модуля регулирования давления C - наличие/отсутствие одного встроенного преобразователя давления CPR8050 D - наличие/отсутствие встроенных преобразователей давления CPR8000 и/или CPR8050 E - наличие/отсутствие одного встроенного преобразователя давления CPR8000 F - наличие/отсутствие встроенного преобразователя барометрического давления G - наличие/отсутствие заводского сертификата калибровки для встроенного преобразователя барометрического давления

H - наличие/размеры адаптера для порта давления

1    - вид электропитания в соответствии со страной применения J - наличие/отсутствие дополнительных сертификатов

K - вид применения в составе калибратора L - единицы измерений M - нижний предел измерений N - верхний предел измерений

O - погрешность

P - наличие/отсутствие заводского сертификата калибровки Q - наличие/отсутствие дополнительных сертификатов R - вид применения в составе калибратора S - единицы измерений T - нижний предел измерений U - верхний предел измерений

V    - погрешность

W - наличие/отсутствие заводского сертификата калибровки X - наличие/отсутствие дополнительных сертификатов Калибраторы выпускаются под торговой маркой MENSOR.

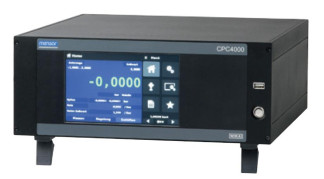

Фотографии общего вида калибраторов представлены на рисунке 1.

Пломбирование не предусмотрено.

Программное обеспечение

Калибраторы имеют встроенное программное обеспечение (далее ПО). В зависимости от модификации калибратора встроенное ПО обеспечивает:

-    сбор и обработку измерительной информации;

-    обеспечение интерфейса пользователя;

-    отображение на дисплее значения задаваемого и измеренного давления, а также процесса изменения давления;

-    выбор режима работы, включая выбор диапазона, единиц измерений, скорости измерений и передачи данных;

-    настройку циклов изменения давления и их значение;

-    корректировку нулевой точки;

-    корректировку нижнего и верхнего предела измерений;

-    передачу данных;

-    управление встроенными устройствами задания и поддержания давления;

-    сохранение в памяти максимальных и минимальных измеренных значений;

-    настройка ограничения диапазона задаваемого давления для предотвращения перегрузки калибруемого средства измерений (СИ);

-    создание программы испытаний СИ давления, с помощью установки количества шагов изменения давления и их значения (таким образом, проверка калибруемых СИ автоматизируются);

-    проверку измерительных преобразователей давления и автоматический расчет их погрешности;

-    проверку реле давления с фиксацией значений давления, при котором произошло срабатывание реле (только для модификации калибратора С?07000).

Хранение информации в преобразователях осуществляется в энергонезависимой памяти.

Идентификационные данные (признаки)

СРС4000

СРС6050

СРС7000

Идентификационное наименование ПО

Instrument Software

Instrument Software

Instrument Software

Номер версии (идентификационный номер) ПО

не ниже 2.31.0

не ниже 2.31.0

не ниже 2.36.0

Цифровой идентификатор ПО

-

-

-

Данные ПО можно увидеть на дисплее при включении и входе в меню настроек. Уровень защиты программного обеспечения «средний» по Р 50.2.077.2014.

Для работы с калибратором при помощи персонального компьютера используется программа HyperTerminal (ОС Microsoft Windows-95/98/ME/XP).

Технические характеристики

Основные метрологические и технические характеристики калибраторов приведены в таблицах 2 - 5.

Таблица 2 - Метрологические характеристики калибраторов СРС4000 и СРС6050

Наименование

характеристики

Значение характеристики

СРС4000

СРС6050

Преобразователь

CPR4000

Преобразователь

барометрического

давления

CPR40003)

Преобразователь

CPR6050

Преобразователь

барометрического

давления

CPR60503)

Диапазоны измерений (ДИ)12):

- абсолютного давления, МПа

от

от 0 до 0,035 до

от 0 до 21,1

от 0,0552 до 0,1172

от

от 0 до 0,05 до

от 0 до 21,1

от 0,0552 до 0,1172

- избыточного давления, МПа

от

от 0 до 0,035 до

от 0 до 21

-

от

от 0 до 0,0025 до

от 0 до 21

-

- давления-разрежения, МПа

от

от -0,017 до 0,017 до

от -0,1 до 21

-

от

от -0,0012 до 0,0012 до

от -0,1 до 21

-

Пределы допускаемой основной погрешности, %

-    стандартное исполнение

-    исполнениеIS-50: от 0 до 50 % ДИ от 50 до 100 % ДИ

±0,02 от ДИ

±0,01 от ДИ ±0,02 от ИВ

±0,02 от измеряемой величины (ИВ)

±0,01 от ДИ

±0,01 от 0,5ДИ ±0,01 от ИВ

±0,01 от ИВ

Наименование

характеристики

Значение характеристики

СРС4000

СРС6050

Преобразователь

CPR4000

Преобразователь

барометрического

давления

CPR40003)

Преобразователь

CPR6050

Преобразователь

барометрического

давления

CPR60503)

Пределы допускаемой дополнительной приведенной погрешности от диапазона измерений, вызванной отклонением температуры от нормальных условий,

% /100С

±0,001

±0,001

Вариация показаний, % от диапазона измерений

0,004

0,002

) В соответствии с заказом допускается настройка калибраторов на любой диапазон, лежащий внутри приведенного в таблице диапазона измерений, но не менее минимального интервала измерений, при этом, минимальный шаг изменения диапазона равен соответствующей единице младшего разряда дисплея калибратора.

2)    Допускается выбор других единиц измерения, допущенных к применению в Российской Федерации

3)    В случае измерения абсолютного или избыточного давления с использованием встроенного преобразователя барометрического давления, основная приведенная погрешность определяется по формуле:

Уси! = р А_° р х 10° ,

max min

где Д0 - абсолютная погрешность калибратора давления при измерении абсолютного или избыточного давления с использованием встроенного преобразователя барометрического давления, определяемая по формуле:

где А - основная абсолютная погрешность калибратора с преобразователем давления,

ДБ - основная абсолютная погрешность преобразователя барометрического давления

АБ _ (РБ - Рэ)макс,

РБ - давление, измеренное поверяемым преобразователем барометрического давления,

Рэ - давление, измеренное эталоном,

(РБ - Рэ)макс - максимальное среди проверяемых точек диапазона отклонение давления, измеренного поверяемым преобразователем барометрического давления, от значения давления, измеренного эталоном, как при прямых, так и при обратных ходах в единицах давления._

Таблица 3 - Технические характеристики калибраторов СРС4000 и СРС6050

Наименование характеристики

Значение характеристики

СРС4000

СРС6050

Допустимое давление (перегрузка), % от диапазона измерений

110

Рабочая среда (на выходе калибратора)

Сухой воздух, азот

Напряжение питания -однофазного переменного тока, В -частота, Гц

от 100 до 240 от 50

Потребляемая мощность, ВА, не более

120

Наименование характеристики

Значение характеристики

СРС4000

СРС6050

Масса, кг, не более

12,7

22,7

Г абаритные размеры, мм, не более - настольное исполнение глубинахширинахвысота

346x389x178

429x447x178

Условия эксплуатации:

-    температура окружающей среды, °С

-    относительная влажность, % не более

-    атмосферное давление

от 15 до 45 95

от 84,0 до 106,7 кПа

Нормальные условия измерений:

0/^

-    температура окружающей среды, С

-    относительная влажность воздуха, %;

-    атмосферное давление, кПа;

от 15 до 25 от 30 до 80 от 84,0 до 106,7

от 15 до 25 от 30 до 80 от 86,0 до 106,7

Срок службы, лет

10

Средняя наработка на отказ, ч

100000

Таблица 4 - Метрологические характеристики калибраторов СРС7000

Наименование характеристики

Значение характеристики

СРС7000

Преобразователь

CPR8000

Преобразователь

CPR8050

Преобразователь барометрического давления CPR70003)

Диапазон измерений1)2): -абсолютного давления, МПа

от

от 0 до 10,1 до

от 0 до 40,1

от

от 0 до 40,1 до

от 0 до 70,1

от 0,0552 до 0,1172

- избыточного давления, МПа

от

от 0 до 10,1 до

от 0 до 40,1

от

от 0 до 40,1 до

от 0 до 70,1

Пределы допускаемой основной погрешности, %

-    стандартное исполнение

-    исполнениеIS-50: от 0 до 50 % ДИ от 50 до 100 % ДИ

±0,01 от ДИ

±0,01 от 0,5ДИ ±0,01 от ИВ

±0,01 от измеряемой величины

Пределы допускаемой дополнительной приведенной погрешности от диапазона измерений, вызванной отклонением температуры от нормальных условий, % /100С

±0,001

Вариация показаний, % от диапазона измерений

0,005

1) В соответствии с заказом допускается настройка калибраторов на любой диапазон, лежащий внутри приведенного в таблице диапазона измерений, но не менее минимального интервала измерений, при этом, минимальный шаг изменения диапазона равен соответствующей единице младшего разряда дисплея калибратора.

2)    Допускается выбор других единиц измерения, допущенных к применению в Российской Федерации

3)    В случае измерения абсолютного или избыточного давления с использованием встроенного преобразователя барометрического давления, основная приведенная погрешность определяется по формуле:

Уси! = р А_° р X 100,

max min

где Д0 - абсолютная погрешность калибратора давления при измерении абсолютного или избыточного давления с использованием встроенного преобразователя барометрического давления, определяемая по формуле:

д0= Ja2 + ДБ2,

где А - основная абсолютная погрешность калибратора с преобразователем давления,

ДБ - основная абсолютная погрешность преобразователя барометрического давления

АБ _ (РБ - Рэ^ак^

РБ - давление, измеренное поверяемым преобразователем барометрического давления,

Рэ - давление, измеренное эталоном,

(РБ - Рэ)макс - максимальное среди проверяемых точек диапазона отклонение давления, измеренного поверяемым преобразователем барометрического давления, от значения давления измеренного эталоном, как при прямых, так и при обратных ходах в единицах давления._

Таблица 5 - Технические характеристики калибраторов СРС7000

Наименование характеристики

Значение характеристики

СРС7000

Допустимое давление, % от диапазона измерений

100

Рабочая среда (на выходе калибратора)

Вода, масло

Напряжение питания -однофазного переменного тока, В -частота, Гц

от 100 до 240 от 50

Потребляемая мощность, ВА, не более

120

Масса, кг, не более

40

Г абаритные размеры, мм, не более глубинахширинахвысота

483x477x355

Условия эксплуатации:

-    температура окружающей среды, °С

-    относительная влажность, % не более

-    атмосферное давление

от 15 до 45 95

от 84,0 до 106,7 кПа

Нормальные условия измерений:

»-» 0/~i

-    температура окружающей среды, С

-    относительная влажность воздуха, %;

-    атмосферное давление, кПа;

от 15 до 25 от 30 до 80 от 84,0 до 106,7

Срок службы, лет

10

Средняя наработка на отказ, ч

100000

Знак утверждения типа

наносится типографским способом на титульный лист паспорта.

Комплектность

Комплектность калибраторов представлена в таблице 6.

Наименование

Обозначение

Кол-во

Примечания

Калибратор

-

1 шт.

Модификация и исполнение в соответствии с заказом

Паспорт

-

1 экз.

-

Руководство по эксплуатации

-

1 экз.

-

Методика поверки

МП 202-021-2017

1 экз.

Допускается поставлять 1 экз. на партию калибраторов

Пневматические или гидравлические шланги

-

1 компл.

По дополнительному заказу

Оборудование для создания питающего давления

-

1 компл.

По дополнительному заказу

Резьбовые переходники

-

1 компл.

По дополнительному заказу

Фильтры и грязеуловители

-

1 компл.

По дополнительному заказу

Кабель для связи с компьютером

-

1 шт.

По дополнительному заказу

Персональный компьютер

-

1 шт.

По дополнительному заказу

Поверка

осуществляется по документу МП 202-021-2017 «Калибраторы давления CPC4000, СРС6050, СРС7000 фирмы «WIKA Alexander Wiegand SE & Co. KG», Германия. Методика поверки», утвержденному ФГУП «ВНИИМС» 16.10.2017 г.

Основные средства поверки:

Рабочие эталоны 1-го и 2-го разрядов по ГОСТ Р 8.802-2012 - манометры избыточного давления грузопоршневые МП-2,5; МП-6; МП-60; МП-600 (Регистрационный № 58794-14).

Рабочий эталон 1-го разряда по ГОСТ Р 8.840-2013 - манометр абсолютного давления МПАК-15 (Регистрационный № 24971-03).

Рабочий эталон 1 разряда по ГОСТ Р 8.802-1012 - мановакуумметр грузопоршневой МВП-2,5 (Регистрационный № 1652-99).

Калибраторы-контроллеры давления PPC (Регистрационный № 27758-08).

Калибраторы давления СРС3000, СРС6000, СРС8000, СРС8000-Н (Регистрационный № 59862-15).

Калибраторы давления CPG8000, CPG2500, CPG1000 (Регистрационный № 54615-13). Манометры грузопоршневые серии 2000 (Регистрационный № 28674-05).

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.

Знак поверки наносится в паспорт и (или) на свидетельство о поверке в виде оттиска каучукового клейма.

Сведения о методах измерений

приведены в эксплуатационном документе.

Нормативные документы

ГОСТ Р 8.802-2012 «ГСИ. Государственная поверочная схема для средств измерений избыточного давления до 250 МПа».

ГОСТ Р 8.840-2013 «ГСИ. Государственная поверочная схема для средств измерений абсолютного давления в диапазоне 1 - 1 106 Па».

ГОСТ 8.187-76 «ГСИ. Государственный специальный эталон и общесоюзная поверочная схема для средств измерений разности давлений до 4-104 Па».

Техническая документация фирмы - изготовителя.

70999-18
Номер в ГРСИ РФ:
70999-18
Производитель / заявитель:
"WIKA Alexander Wiegand SE & Co. KG", Германия
Год регистрации:
2018
Cрок действия реестра:
11.05.2024
Похожие СИ
83680-21
83680-21
2021
Общество с ограниченной ответственностью "Альфапаскаль" (ООО "Альфапаскаль"), г. Челябинск
Срок действия реестра: 16.11.2026
75915-19
75915-19
2019
Общество с ограниченной ответственностью «ЭлМетро Групп» (ООО«ЭлМетро Групп»), г. Челябинск
Срок действия реестра: 19.08.2029
73356-18
73356-18
2018
"Fluke Corporation", США; Завод-изготовитель "Anhui Shifu Instruments Co., Ltd.", Китай
Срок действия реестра: 04.12.2024
73353-18
73353-18
2018
"Fluke Corporation", США; Завод-изготовитель "Anhui Shifu Instruments Co., Ltd.", Китай
Срок действия реестра: 04.12.2024
72295-18
72295-18
2018
"FLUKE Calibration", США
Срок действия реестра: 24.08.2024
72192-18
72192-18
2018
"WIKA Alexander Wiegand SE & Co. KG", Германия
Срок действия реестра: 24.08.2024
72120-18
72120-18
2018
"Druck Ltd.", Великобритания
Срок действия реестра: 03.08.2024
72087-18
72087-18
2018
"AMETEK Sensors, Test and Calibration", Дания; Завод-изготовитель "AMETEK M&G", США
Срок действия реестра: 03.08.2024
71774-18
71774-18
2018
Общество с ограниченной ответственностью Научно-производственное предприятие "ЭЛЕМЕР" (ООО НПП "ЭЛЕМЕР"), г. Москва, г. Зеленоград
Срок действия реестра: 09.07.2029
71590-18
71590-18
2018
"FLUKE Calibration", США
Срок действия реестра: 15.06.2024
