| Номер в госреестре | 71000-18 |
| Наименование СИ | Комплексы измерительно-вычислительные |
| Обозначение типа СИ | МЦВТ-ЭТАЛОН |
| Изготовитель | ООО "Эталон ТКС", г.Казань |
| Год регистрации | 2018 |
| Срок свидетельства | 11.05.2024 |
| МПИ (интервал между поверками) | 4 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Комплексы измерительно-вычислительные МЦВТ-ЭТАЛОН предназначены для измерений и преобразований входных аналоговых сигналов, частотно-импульсных сигналов, сопротивления в значения: температуры, давления, объемного и массового расхода, количества и массы природного газа, попутного нефтяного газа, газоконденсатов, азота, воздуха и других одно- и многокомпонентных газов, воды, нефти, нефтепродуктов, масла и других жидкостей, насыщенного и перегретого водяного пара, количества тепловой энергии.
Принцип действия комплексов измерительно-вычислительных МЦВТ-ЭТАЛОН основан на измерении электрических сигналов, поступающих от измерительных преобразователей на входные модули комплексов измерительно-вычислительных МЦВТ-ЭТАЛОН. Измеренные значения преобразуются в значения величин:
- расхода, объема, приведенного к стандартным условиям и массы газа, воды и водяного пара по методу переменного перепада давления в соответствии с ГОСТ 8.586.2-2005;
- расхода, объема, приведенного к стандартным условиям, и массы жидкости или газа при подключении к входам МЦВТ преобразователей расхода в соответствии с руководством по эксплуатации преобразователя расхода;
- массы теплоносителя, полученного по подающему и возвращенного по обратному трубопроводам и используемого для горячего водоснабжения, и тепловой энергии в соответствии ГОСТ 8.586.2-2005 и в соответствии с руководством по эксплуатации преобразователя расхода и «Правилами учета тепловой энергии»;
Комплексы измерительно-вычислительные МЦВТ-ЭТАЛОН обеспечивают: регистрацию, сбор, обработку информации, обмен информацией с другими уровнями автоматизированных систем, архивирование вычисляемых и измеряемых параметров, а также регистрирует и заносит в протокол работы комплекса все изменения настроек, уставок и нештатные ситуации с указанием времени простоя без электропитания.
Комплексы измерительно-вычислительные МЦВТ-ЭТАЛОН выпускаются в двух исполнениях: базовое (МЦВТ-М1) и компактное (МЦВТ-М0).
Базовое исполнение представляет собой комплекс электронных устройств, состоящий из: центрального блока обработки информации, набора удаленных модулей сбора и первичной обработки электрических сигналов, а также элементов передачи информации.
Компактное исполнение отличается от базового особенностями электронного исполнения, состоящими в том, что модули сбора и первичной обработки электрических сигналов являются встроенными в центральный блок обработки информации.
Количество одновременно обслуживаемых узлов учета в зависимости от исполнения составляет:
исполнение «МЦВТ-М0»: до 6 включительно;
исполнение «МЦВТ-М1»: до 50 включительно.
Передача информации при обмене данными между комплексами измерительновычислительными МЦВТ-ЭТАЛОН и внешними устройствами возможен по протоколам интерфейсов связи RS-232, RS-485 и Ethernet.
По заказу комплексы измерительно-вычислительные МЦВТ-ЭТАЛОН могут быть укомплектованы стандартным модемом или радиомодемом.

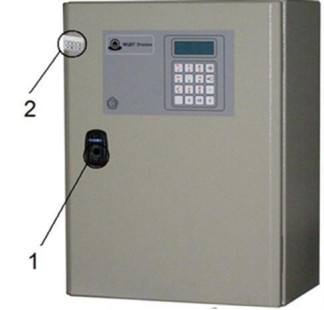

Рисунок 1 - Общий вид комплексов измерительно-вычислительных МЦВТ-ЭТАЛОН
с указанием мест пломбирования
1 - при помощи мастиковых пломб, 2 - при помощи наклейки-стикера
Пломбирование комплексов измерительно-вычислительных МЦВТ-ЭТАЛОН осуществляется с помощью мастиковых пломб и/или наклейки-стикеров, которыми пломбируется корпус комплексов измерительно-вычислительных МЦВТ-ЭТАЛОН с нанесением знака поверки на пломбу и/или наклейку стикер. Места пломбирования в целях предотвращения несанкционированного доступа представлены на рисунке 1.
Программное обеспечение комплексов измерительно-вычислительных МЦВТ-ЭТАЛОН предназначено для обработки измерительной информации от измерительных преобразователей, индикации результатов измерений, вычисления, сохранения результатов вычисляемых и измеряемых параметров, настроек и уставок, а также их архивирование, обмен информацией с другими уровнями автоматизированных систем.
Программное обеспечение не влияет на метрологические характеристики комплексов измерительно-вычислительных МЦВТ-ЭТАЛОН.
Уровень защиты программного обеспечение комплексов измерительно-вычислительных МЦВТ-ЭТАЛОН «высокий» в соответствии с Р 50.2.077-2014.
Таблица 1 - Идентификационные данные программного обеспечения
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | МЦВТЭТАЛОН |
| Номер версии (идентификационный номер) ПО | М-3.4.03 |
| Цифровой идентификатор ПО | 0х54АВ |
| Алгоритм вычисления контрольной суммы исполняемого кода | CRC-16 |
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение |
| Диапазон измерения сопротивления, Ом, | от 45 до 300 |
| Пределы допускаемой относительной погрешности измерений сопротивления, %, не более | ±0,1 |
| Диапазон измерения аналоговых (токовых) сигналов, мА, | от 0 до 20 |
| Пределы допускаемой приведенной* погрешности измерений аналоговых (токовых) сигналов, %, не более | ±0,05 |
| Частотные и импульсные сигналы по ГОСТ 26.010-80 с параметрами: - амплитуда напряжения: для входов без опторазвязки, В амплитуда напряжения для опторазвязанных входов, В - длительность импульсов, мкс - частота следования импульсов, Гц | от 0 до 5 от 3,5 до 30 от 10 до 200 от 1 до 5000 |
| Пределы допускаемой погрешности измерений частотно-импульсного канала при измерении: - количества импульсов, имп, не более - частоты, %, не более | ±1 ±0,03 |
| Пределы допускаемой относительной погрешности при вычислении: - расхода, объема, массы газа, воды, пара, приведенным к стандартным условиям, при применении метода переменного перепада давления, % - расхода, объема, приведенного к стандартным условиям, и массы жидкости при работе с преобразователями расхода, % - расхода, объема, приведенного к стандартным условиям, и массы газа при работе с преобразователями расхода, % - расхода, массы теплоносителя, % - тепловой энергии, % | ±0,005 ±0,005 ±0,005 ±0,005 ±0,005 |
| Пределы допускаемой абсолютной погрешности по каналу преобразования температуры, оС | ±0,1 |
| * - за нормирующее значение принимается разность между максимальным и минимальным значениями диапазона измерений | |
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение | |
| исполнение «МЦВТ-М0» | исполнение «МЦВТ-М1» | |
| Количество одновременно обслуживаемых узлов учета: | до 6 | до 50 |
| Параметры электрического питания: - напряжение питания, В - частота, Гц | 220±33 50±1 | |
| Потребляемая мощность, Вт, не более | 15 | 35 |
| Г абаритные размеры мм, не более центральный блок обработки информации | 250x200x120 | 400x320x230 |
| Масса, кг, не более | 2 | 12 |
| Условия эксплуатации: - температура окружающей среды, °С - относительная влажность, % - атмосферное давление, кПа | от +5 до +50 от 30 до 80 от 84 до 107 | |
| Средний срок службы, лет | 15 | |
| Средняя наработка на отказ, ч | 80000 | |
наносится на маркировочную табличку, закрепленную на передней или задней панели комплексов измерительно-вычислительных МЦВТ-ЭТАЛОН и на титульных листах по центру в верху руководства по эксплуатации и паспорта типографским способом.
Таблица 4 - Комплектность средства измерений
| Наименование | Обозначение | Количество, шт. |
| Комплекс измерительно-вычислительный МЦВТ-ЭТАЛОН | - | 1 шт. |
| Руководство по эксплуатации | ЭТКС 411177.03 РЭ | 1 экз. |
| Методика поверки | МП 0681-1-2017 | 1 экз. |
| Паспорт | ЭТКС 411177.03 ПС | 1 экз. |
осуществляется по документу МП 0681-1-2017 «Инструкция. ГСИ. Комплексы измерительновычислительные МЦВТ-ЭТАЛОН. Методика поверки», утвержденному ФГУП «ВНИИР» 06.12.2017 г.
Основные средства поверки:
- рабочий эталон 1-го разряда по ГОСТ 8.022-91 с диапазоном воспроизведения силы постоянного электрического тока от 0 до 24 мА;
- рабочий эталон единиц электрического сопротивления 3 разряда с диапазоном воспроизведения сопротивления от 45 до 300 Ом в соответствии с Государственной поверочной схемой для средств измерений электрического сопротивления (приказ Росстандарта от 15.02.2016 г. № 146);
- рабочий эталон по ГОСТ 8.129-2013 с диапазоном воспроизведения частоты от 1 до 5000 Гц;
- частотомер Ч3-85/3 (регистрационный № 32359-06).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик, поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке или паспорт, а также на мастиковые пломбы или наклейки-стикеры в соответствие с рисунком 1.
приведены в эксплуатационном документе.
ГОСТ 8.022-91 ГСИ. Государственный первичный эталон и государственная поверочная схема для средств измерений силы постоянного электрического тока в диапазоне 1 10-16 до 30 А Приказ Росстандарта от 15.02.2016 г. № 146 Об утверждении Государственной поверочной схемы для средств измерений электрического сопротивления
ГОСТ 8.129-2013 ГСИ. Государственная поверочная схема для средств измерений времени и частоты
ТУ 4012-002-13972650-2017 Комплексы измерительно-вычислительные МЦВТ-Эталон. Технические условия
