Государственный реестр средств измерений

Расходомеры-счетчики жидкости ультразвуковые PanaFlow LZ, 71006-18

71006-18
Расходомеры-счетчики жидкости ультразвуковые PanaFlow LZ предназначены для измерений объемного расхода и объема жидкости.
Карточка СИ
Номер в госреестре 71006-18
Наименование СИ Расходомеры-счетчики жидкости ультразвуковые
Обозначение типа СИ PanaFlow LZ
Изготовитель «Baker Hughes EMEA Unlimited Company», Ирландия и Фирма «Panametrics LLC», США
Год регистрации 2018
Срок свидетельства 11.05.2024
МПИ (интервал между поверками) 4 года
Стоимость поверки Узнать стоимость
Описание типа скачать
Методика поверки скачать

Назначение

Расходомеры-счетчики жидкости ультразвуковые PanaFlow LZ предназначены для измерений объемного расхода и объема жидкости.

Описание

Принцип действия расходомеров-счетчиков жидкости ультразвуковых PanaFlow LZ основан на методе измерения разности между временем прохождения ультразвуковых импульсов по направлению потока жидкости и против него. Возбуждение импульсов производится пьезоэлектрическими ультразвуковыми преобразователями, устанавливаемыми на измерительном участке трубопровода. Пьезоэлектрические ультразвуковые преобразователи работают попеременно в режиме приемник-излучатель и обеспечивают излучение в жидкость и прием из нее ультразвуковых импульсов под углом к оси трубопровода. Движение жидкости вызывает изменение времени распространения ультразвуковых сигналов по потоку и против него. Разница времени прохождения ультразвуковых импульсов расходомеров-счетчиков жидкости ультразвуковых PanaFlow LZ по потоку и против потока пропорциональна объемному расходу жидкости.

Расходомеры-счетчики жидкости ультразвуковые PanaFlow LZ состоят из одной или двух пар ультразвуковых преобразователей WT или BWT, установленных в корпусе из углеродистой или нержавеющей стали, и электронно-вычислительного блока XMT1000.

Электронно-вычислительный блок оснащен дисплеем и панелью с магнитной клавиатурой и может иметь локальную и удаленную установку относительно корпуса.

Расходомеры-счетчики жидкости ультразвуковые PanaFlow LZ позволяют проводить измерения в прямом и обратном направлениях в случае заказа данной опции.

Электронно-вычислительный блок расходомеров-счетчиков жидкости ультразвуковых PanaFlow LZ выполняет следующие функции:

-    цифровая обработка сигналов, поступающих с ультразвуковых преобразователей;

-    вычисление скорости, объемного расхода и объема, массового расхода и массы жидкости;

-    формирование и хранение архивов событий, измеренных и вычисленных значений, настроечных параметров;

-    индикация измеренных и вычисленных значений;

-    передача измеренной информации по аналоговым, импульсным, частотным сигналам и цифровым интерфейсам;

-    защита от преднамеренных и непреднамеренных изменений и несанкционированного

доступа.

Общий вид расходомеров-счетчиков жидкости ультразвуковых PanaFlow LZ приведен на рисунке 1. Пломбирование расходомеров-счетчиков жидкости ультразвуковых PanaFlow LZ не предусмотрено.

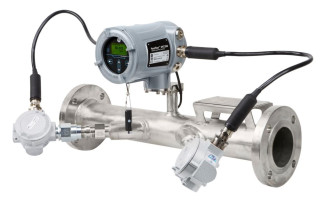

Рисунок 1 - Общий вид расходомеров-счетчиков жидкости ультразвуковых PanaFlow LZ

Программное обеспечение

Расходомеры-счетчики жидкости ультразвуковые PanaFlow LZ имеют встроенное программное обеспечение. Конфигурационные параметры защищены от преднамеренных изменений разграничением прав доступа - трехуровневая система доступа и паролей (общий, служебный, заводской). Все изменения конфигурационных параметров сохраняются в журнале событий, доступном только для чтения.

Доступ к метрологически значимой части программного обеспечения для пользователя закрыт. При изменении установленных параметров (исходных данных) в программном обеспечении обеспечивается подтверждение изменений.

Идентификация программного обеспечения осуществляется путем отображения на дисплее расходомера-счетчика жидкости ультразвукового PanaFlow LZ или подключенного к нему инженерного персонального компьютера структуры идентификационных данных, содержащих номер версии и цифровой идентификатор программного обеспечения.

Уровень защиты программного обеспечения «средний» в соответствии с Р 50.2.077-2014.

Идентификационные данные программного обеспечения расходомеров-счетчиков жидкости ультразвуковых PanaFlow LZ приведены в таблице 1.

Таблица 1 - Идентификационные данные программного обеспечения

Идентификационные данные (признаки)

Значение

Идентификационное наименование ПО

MPU Software (Flow Board software revision)

MODBUS MAP (Flow Board software revision)

Номер версии (идентификационный номер) ПО*

3.2.4.7 и выше

4.1.9 и выше

Цифровой идентификатор ПО

-

-

* номер версии приведен в паспорте

Таблица 2 - Метрологические характеристики расходомеров-счетчиков жидкости ультразвуковых PanaFlow LZ

Наименование характеристики

Значение

Номинальный диаметр

DN50

DN80

DN100

DN150

DN200

DN250

Наименьший объемный расход*, м3/ч

4,3

10,8

17,0

38,2

67,9

106,0

Наибольший объемный расход*, м3/ч

86

220

340

760

1360

2153

Диапазон скорости потока, м/с

от 0,03 до 12,19

Пределы допускаемой относительной погрешности при измерении объемного расхода и объема жидкости**, %

±0,5 (при проливном методе поверки) ±1,0 (при имитационном методе поверки)

* Диапазон измерений объемного расхода может быть уменьшен в соответствии с заказом (определен диапазоном калибровки изготовителя).

Таблица 3 - Метрологические характеристики расходомеров-счетчиков жидкости ультразвуковых PanaFlow LZ

Наименование характеристики

Значение

Номинальный диаметр

DN300

DN350

DN400

DN450

DN500

DN600

Наименьший объемный расход*, м3/ч

152,6

207,7

270

343,4

423

610

Наибольший объемный расход*, м3/ч

3100

4220

5512

6975

8612

12400

Диапазон скорости потока, м/с

от 0,03 до 12,19

Пределы допускаемой относительной погрешности при измерении объемного расхода и объема жидкости, %

±0,5 (при проливном методе поверки) ±1,0 (при имитационном методе поверки)

* Диапазон измерений объемного расхода может быть уменьшен в соответствии с заказом (определен диапазоном калибровки изготовителя).

Таблица 4 - Основные технические характеристики расходомеров-счетчиков жидкости ультразвуковых PanaFlow LZ_

Наименование характеристики

Значение

Измеряемая среда

однофазные жидкости с высокой звукопроводимостью

Температура измеряемой среды, °С

от -40 до +100 от -190 до +600*

Максимальное давление измеряемой среды, МПа

24

Выходные сигналы

аналоговый** (от 4 до 20 мА); частотный (от 0 до 10000 Гц); импульсный

Цифровые интерфейсы связи (выбираются по заказу)

Modbus RS485, HART 7.0, Foundation Fieldbus FISCO, LAS

Параметры электрического питания:

-    напряжение переменного тока, В

-    частота переменного тока, Гц

-    напряжение постоянного тока, В

220+23

50±2 от 12 до 28

Потребляемая мощность, В-А, не более

15

Габаритные размеры электронно-вычислительного блока, мм, не более

-    длина

-    ширина

-    высота

208

168

168

Наименование характеристики

Значение

Масса электронно-вычислительного блока, кг, не более

4,5

Условия эксплуатации:

-    температура окружающей среды, °С

-    относительная влажность, %, не более

-    атмосферное давление, кПа

от -40 до +60*** до 95 % без конденсации влаги от 84,0 до 106,7

Средний срок службы, лет

25

Средняя наработка на отказ, ч

60000

* Специальное исполнение по заказу.

** Применение аналогового выходного сигнала, может вызывать появление дополнительной погрешности.

*** Температура работы дисплея от минус 25 °С.

Таблица 5 - Основные технические характеристики ультразвуковых PanaFlow LZ

расходомеров-счетчиков жидкости

Наименование

характеристики

Значение

Номинальный диаметр

DN50

DN80

DN100

DN150

DN200

DN250

DN300

DN350

Габаритные размеры, мм, не более - длина

602,4

609,6

609,6

609,6

762,0

762,0

914,4

914,4

- ширина

333,8

491,4

491,4

570,7

621,5

675,6

726,4

758,2

- высота

356,1

391,0

435,5

503,9

561,5

632,5

683,3

721,2

Масса, кг, не более

21,0

32,5

45,3

84,6

125,1

193,9

241,8

280,4

Знак утверждения типа

наносится на титульный лист паспорта типографским способом и на маркировочную табличку, установленную на корпусе электронно-вычислительного блока, методом лазерной гравировки.

Комплектность

Таблица 6 - Комплектность расходомеров-счетчиков жидкости ультразвуковых

PanaFlow LZ

Наименование

Обозначение

Количество

Расходомер-счетчик жидкости ультразвуковой

PanaFlow LZ

1 шт.

Программный пакет Vitality*

-

1 экз.

Руководство по монтажу

910-316

1 экз.

Руководство по эксплуатации

910-313

1 экз.

Паспорт

-

1 экз.

Методика поверки

МП 0705-1-2017

1 экз.

* Поставляется дополнительно по заказу.

Поверка

осуществляется по документу МП 0705-1-2017 «Инструкция. Государственная система обеспечения единства измерений. Расходомеры-счетчики жидкости ультразвуковые PanaFlow LZ. Методика поверки», утвержденному ФГУП «ВНИИР» 25 декабря 2017 г.

Основное средство поверки:

- рабочий эталон 2-го разряда (часть 1) в соответствии с приказом Росстандарта от 07.02.2018 года №256 с пределами допускаемой относительной погрешности не более ±0,15 %.

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик СИ с требуемой точностью.

Знак поверки наносится на свидетельство о поверке расходомеров-счетчиков жидкости ультразвуковых PanaFlow LZ.

Сведения о методах измерений

приведены в эксплуатационном документе.

Нормативные документы

Приказ Росстандарта №256 от 7 февраля 2018 года «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости»

Техническая документация фирм GE Sensing EMEA, Ирландия, GE Infrastructure Sensing, LLC, США
