Государственный реестр средств измерений

Расходомеры-счетчики жидкости ультразвуковые PanaFlow XMT1000, 71007-18

71007-18
Расходомеры-счетчики жидкости ультразвуковые PanaFlow XMT1000 предназначены для измерений объемного расхода и объема жидкости.
Карточка СИ
Номер в госреестре 71007-18
Наименование СИ Расходомеры-счетчики жидкости ультразвуковые
Обозначение типа СИ PanaFlow XMT1000
Изготовитель «Baker Hughes EMEA Unlimited Company», Ирландия и Фирма «Panametrics LLC», США
Год регистрации 2018
Срок свидетельства 11.05.2024
МПИ (интервал между поверками) 4 года
Стоимость поверки Узнать стоимость
Описание типа скачать
Методика поверки скачать

Назначение

Расходомеры-счетчики жидкости ультразвуковые PanaFlow XMT1000 предназначены для измерений объемного расхода и объема жидкости.

Описание

Принцип действия расходомеров-счетчиков жидкости ультразвуковых PanaFlow XMT1000 основан на методе измерения разности между временем прохождения ультразвуковых импульсов по направлению потока жидкости и против него. Возбуждение импульсов производится пьезоэлектрическими ультразвуковыми преобразователями, устанавливаемыми на измерительном участке трубопровода. Пьезоэлектрические ультразвуковые преобразователи работают попеременно в режиме приемник-излучатель и обеспечивают излучение в жидкость и прием из нее ультразвуковых импульсов под углом к оси трубопровода. Движение жидкости вызывает изменение времени распространения ультразвуковых сигналов по потоку и против него. Разница времени прохождения ультразвуковых импульсов расходомеров-счетчиков жидкости ультразвуковых PanaFlow XMT1000 по потоку и против потока пропорциональна объемному расходу жидкости.

Расходомеры-счетчики жидкости ультразвуковые PanaFlow XMT1000 состоят из одной, двух или трех пар ультразвуковых преобразователей LX, WT или BWT, установленных в корпусе или непосредственно на измерительном трубопроводе и электронно-вычислительного блока XMT1000.

Расходомеры-счетчики жидкости ультразвуковые PanaFlow XMT1000 имеют корпусное или врезное исполнения. Врезное исполнение предназначено для установки непосредственно на измерительном трубопроводе.

Электронно-вычислительный блок оснащен дисплеем и панелью с магнитной клавиатурой и может иметь локальную и удаленную установку относительно корпуса или места установки непосредственно на измерительном трубопроводе.

Расходомеры-счетчики жидкости ультразвуковые PanaFlow XMT1000 позволяют проводить измерения в прямом и обратном направлениях в случае заказа данной опции.

Электронно-вычислительный блок расходомеров-счетчиков жидкости ультразвуковых PanaFlow XMT1000 выполняет следующие функции:

-    цифровая обработка сигналов, поступающих с ультразвуковых преобразователей;

-    вычисление скорости, объемного расхода и объема, массового расхода и массы жидкости;

-    формирование и хранение архивов событий, измеренных и вычисленных значений, настроечных параметров;

-    индикация измеренных и вычисленных значений;

-    передача измеренной информации по аналоговым, импульсным, частотным сигналам и цифровым интерфейсам;

-    защита от преднамеренных и непреднамеренных изменений и несанкционированного

доступа.

Общий вид расходомеров-счетчиков жидкости ультразвуковых PanaFlow XMT1000 приведен на рисунке 1. Пломбирование расходомеров-счетчиков жидкости ультразвуковых PanaFlow XMT1000 не предусмотрено.

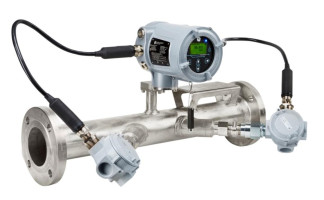

Рисунок 1 - Общий вид расходомеров-счетчиков жидкости ультразвуковых PanaFlow XMT1000

Программное обеспечение

Расходомеры-счетчики жидкости ультразвуковые PanaFlow XMT1000 имеют встроенное программное обеспечение. Конфигурационные параметры защищены от преднамеренных изменений разграничением прав доступа - трехуровневая система доступа и паролей (общий, служебный, заводской). Все изменения конфигурационных параметров сохраняются в журнале событий, доступном только для чтения.

Доступ к метрологически значимой части программного обеспечения для пользователя закрыт. При изменении установленных параметров (исходных данных) в программном обеспечении обеспечивается подтверждение изменений.

Идентификация программного обеспечения осуществляется путем отображения на дисплее расходомера-счетчика жидкости ультразвукового PanaFlow XMT1000 или подключенного к нему инженерного персонального компьютера структуры идентификационных данных, содержащих номер версии и цифровой идентификатор программного обеспечения.

Уровень защиты программного обеспечения «средний» в соответствии с Р 50.2.077-2014.

Идентификационные данные программного обеспечения расходомеров-счетчиков жидкости ультразвуковых PanaFlow XMT1000 приведены в таблице 1.

Таблица 1 - Идентификационные данные программного обеспечения

Идентификационные данные (признаки)

Значение

Идентификационное наименование ПО

MPU Software (Flow Board software revision)

MODBUS MAP (Flow Board software revision)

Номер версии (идентификационный номер) ПО*

3.2.4.7 и выше

4.1.9 и выше

Цифровой идентификатор ПО

-

-

* Номер версии приведен в паспорте

PanaFlow XMT1000

Таблица 2 - Метрологические характеристики расходомеров-счетчиков жидкости ультразвуковых

Наименование характеристики

Значение

Номинальный диаметр

от DN25 до DN2000

Диапазон измерений объемного расхода, м3/ч*

от 1 до 135000

Диапазон скорости потока, м/с

от 0,03 до 12,19

Пределы допускаемой относительной погрешности при измерении объемного расхода и объема жидкости**, %:

-    корпусное исполнение с тремя парами ультразвуковых преобразователей при проливном методе поверки

-    корпусное исполнение при проливном методе поверки

-    корпусное исполнение при имитационном методе поверки

-    врезное исполнение при проливном методе поверки

-    врезное исполнение при имитационном методе поверки

±0,3

±0,5

±1,0

±1,0

±2,0

* Определяется в зависимости от номинального диаметра; диапазон измерений объемного расхода может быть уменьшен в соответствии с заказом (определяется диапазоном калибровки изготовителя).

** При скорости потока от 0,6 до 12,19 м/с.

Таблица 3 - Основные технические характеристики расходомеров-счетчиков жидкости ультразвуковых PanaFlow XMT1000_

Наименование характеристики

Значение

Измеряемая среда

однофазные жидкости с высокой звукопроводимостью

Температура измеряемой среды, °С

от -40 до +100 от -190 до +600*

Максимальное давление измеряемой среды, МПа

24

Выходные сигналы

аналоговый** (от 4 до 20 мА); частотный (от 0 до 10000 Гц); импульсный

Цифровые интерфейсы связи (выбираются по заказу)

Modbus RS485, HART 7.0, Foundation Fieldbus FISCO, LAS

Параметры электрического питания:

-    напряжение переменного тока, В

-    частота переменного тока, Гц

-    напряжение постоянного тока, В

220+23 50±2 от 12 до 28

Потребляемая мощность, В-А, не более

15

Габаритные размеры электронно-вычислительного блока, мм, не более

-    длина

-    ширина

-    высота

208

168

168

Масса электронно-вычислительного блока, кг, не более

4,5

Условия эксплуатации:

-    температура окружающей среды, °С

-    относительная влажность, %, не более

-    атмосферное давление, кПа

от -40 до +60*** до 95 % без конденсации влаги от 84,0 до 106,7

Наименование характеристики

Значение

Средний срок службы, лет

25

Средняя наработка на отказ, ч

60000

Маркировка взрывозащиты

1Ex db ПС T6 Gb X

Степень защиты от внешних воздействий по ГОСТ 14254-2015

IP66

* Специальное исполнение по заказу.

** Применение аналогового выходного сигнала, может вызывать появление дополнительной погрешности.

*** Температура работы дисплея от минус 25 °С.

Знак утверждения типа

наносится на титульный лист паспорта типографским способом и на маркировочную табличку, установленную на корпусе электронно-вычислительного блока, методом лазерной гравировки.

Комплектность

Таблица 6 - Комплектность расходомеров-счетчиков жидкости ультразвуковых PanaFlow

XMT1000

Наименование

Обозначение

Количество

Расходомер-счетчик жидкости ультразвуковой

PanaFlow XMT1000

1 шт.

Программный пакет Vitality*

-

1 экз.

Руководство по эксплуатации

910-313

1 экз.

Паспорт

-

1 экз.

Методика поверки

МП 0703-1-2017

1 экз.

* поставляется дополнительно по заказу.

Поверка

осуществляется по документу МП 0703-1-2017 «Инструкция. Государственная система обеспечения единства измерений. Расходомеры-счетчики жидкости ультразвуковые PanaFlow XMT1000. Методика поверки», утвержденному ФГУП «ВНИИР» 25 декабря 2017 г.

Основное средство поверки:

- рабочий эталон 2-го разряда (часть 1) в соответствии с приказом Росстандарта от 07.02.2018 года №256 с пределами допускаемой относительной погрешности не более ±0,15 %.

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик СИ с требуемой точностью.

Знак поверки наносится на свидетельство о поверке расходомеров-счетчиков жидкости ультразвуковых PanaFlow XMT1000.

Сведения о методах измерений

приведены в эксплуатационном документе.

Нормативные документы

Приказ Росстандарта №256 от 7 февраля 2018 года «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости»

Техническая документация фирм GE Sensing EMEA, Ирландия, GE Infrastructure Sensing, LLC, США
