| Номер в госреестре | 71016-18 |
| Наименование СИ | Резервуары стальные вертикальные цилиндрические |
| Обозначение типа СИ | РВС-1000 |
| Изготовитель | ОАО "Нефтебаза "Красный Яр", пос.Красный Яр |
| Год регистрации | 2018 |
| МПИ (интервал между поверками) | 5 лет |
| Описание типа | скачать |
| Методика поверки | скачать |
Резервуары стальные вертикальные цилиндрические РВС-1000 предназначены для измерений объёма нефти и нефтепродуктов, а также для их приема, хранения и отпуска.
Тип резервуаров - стальные вертикальные цилиндрические, номинальной вместимостью 1000 м3.
Резервуары представляют собой стальную конструкцию, состоящую из цилиндрической стенки, днища и крыши.
Цилиндрические стенки резервуаров включают в себя восемь цельносварных поясов полистовой сборки.
Резервуары стальные вертикальные цилиндрические РВС-1000 с заводскими номерами 56, 57 расположены на территории УПНГ ЦППН-4 УПСВ-8 «Южно-Черемшанское» месторождение Томской области ОАО «Томскнефть» ВНК.
Общий вид резервуаров представлен на рисунках 1 и 2.

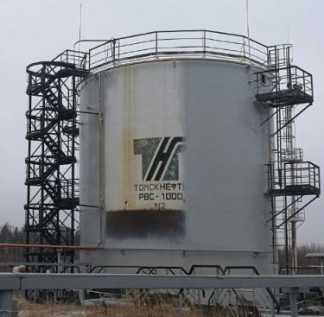

Рисунок 1 - Общий вид резервуаров РВС-1000
отсутствует.
Таблица 1 - Метрологические характеристики
| Наименование характеристики | Значение |
| Номинальная вместимость, м3 | 1000 |
| Пределы допускаемой относительной погрешности измерений вместимости (геометрический метод), % | ±0,20 |
| Наименование характеристики | Значение |
| Средний срок службы, лет, не менее | 20 |
| Условия эксплуатации: - температура окружающей среды, °С - атмосферное давление, кПа | от -40 до +50 от 84,0 до 106,7 |
наносится на титульный лист паспорта печатным способом. Комплектность средства измерений
Таблица 3 - Комплектность средств измерений
| Наименование | Обозначение | Количество. |
| Резервуар стальной вертикальный цилиндрический | РВС-1000 | 2 шт. |
| Паспорт стального вертикального цилиндрического резервуара | - | 2 экз. |
| Г радуировочная таблица | - | 2 экз. |
осуществляется по документу ГОСТ 8.570-2000 «ГСИ. Резервуары стальные вертикальные цилиндрические. Методика поверки».
Основные средства поверки:
- рулетка измерительная металлическая с грузом РНГ (регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений 43611-10 (далее -регистрационный номер), диапазон измерений от 0 до 20 м, класс точности 2;
- рулетка измерительная металлическая 2-го класса точности Р20Н2К (регистрационный номер 46391-11), диапазон измерений от 0 до 20 м, класс точности 2.
- толщиномер ультразвуковой УТ-301 (регистрационный номер 29134-05), диапазон измерений от 0,5 до 300,0 мм, пределы допускаемой абсолютной погрешности при измерении толщины ±0,1 мм;
- штангенциркуль 156 (регистрационный номер 11333-88), диапазон измерений от 0 до 400 мм, пределы допускаемой абсолютной погрешности ±0,02 мм;
- линейка измерительная металлическая (регистрационный номер 96-70), диапазон измерений от 0 до 500 мм, пределы допускаемой абсолютной погрешности ±0,2 мм;
- нивелир с компенсатором DSZ3 (регистрационный номер 29722-05), диапазон измерений от 0 до 360°, средняя квадратическая погрешность измерения превышения на 1 км двойного хода не более 2,5 мм.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке и на градуировочную таблицу.
ГОСТ Р 8.903-2015 ГСИ. Масса нефти и нефтепродуктов. Методики (методы) измерений.
Нормативные документы, устанавливающие требования к резервуарам стальным вертикальным цилиндрическим РВС-1000
ГОСТ 8.470-82 ГСИ. Государственная поверочная схема для средств измерений объема жидкости
ГОСТ 31385-2016 Резервуары вертикальные цилиндрические стальные для нефти и нефтепродуктов. Общие технические условия
ГОСТ 8.570-2000 ГСИ. Резервуары стальные вертикальные цилиндрические. Методика поверки
| Зарегистрировано поверок | 2 |
| Поверителей | 1 |
| Актуальность данных | 21.11.2024 |
