| Номер в госреестре | 71017-18 |
| Наименование СИ | Автоцистерны |
| Обозначение типа СИ | 7074 |
| Изготовитель | Общество с ограниченной ответственностью "Челябинский машиностроительныйзавод" (ООО "ЧМЗ"), г. Челябинск |
| Год регистрации | 2018 |
| Срок свидетельства | 11.05.2029 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Автоцистерны АНН 7074 (далее - АЦН) являются мерой полной вместимости, предназначены для транспортирования и кратковременного хранения светлых нефтепродуктов, нефти, нефтесодержащих жидкостей плотностью не более 1 г/см .
Конструкция цистерны выполнена в поперечном сечении в виде чемоданообразной, эллиптической или круглой формы и может состоять из одной или нескольких секций. Максимальное количество секций - 8. Каждая из секций может иметь разную номинальную вместимость. Корпус цистерны изготовлен из листовой стали и усилен внутри перегородками, выполняющими так же роль поперечных волнорезов.
В верхней части каждой секции (при наличии нескольких секций) цистерны приварена горловина с указателем уровня налива (мерный угольник), заливным люком, дыхательным клапаном, смотровым окном, воздухоотводящими трубками, в нижней части каждой секции цистерны установлены опоры и донные клапаны. На цистерне имеется площадка обслуживания с противоскользящей поверхностью в зоне обслуживания горловины. Для подъема на площадку обслуживания служит лестница.
Электрооборудование АЦН состоит из системы световой сигнализации и наружного освещения. АЦН снабжается противопожарными средствами, к которым относятся: огнетушитель; ящик для песка; заземляющее устройство; цепь походного заземления.
Наполнение цистерны АЦН осуществляется через заливной люк горловины либо через донный клапан при использовании внешнего или собственного насоса. Опорожнение цистерны АЦН происходит с помощью насоса или самотеком.

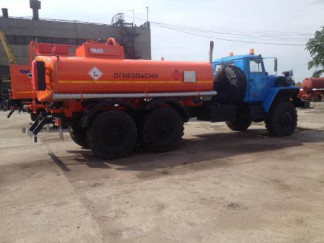

Общий вид АЦН представлен на рисунке 1, 2. Место пломбирования от несанкционированного доступа обозначено на рисунке 3,4,5.
отсутствует.
представлены в таблицах 1 и 2.
| Наименование характеристики | Значение для модификаций автоцистерн АЦН 7074 | |||||
| АЦН-5 | АЦН -5,5 | АЦН - 6 | АЦН - 6,5 | АЦН - 7 | АЦН -7,5 | |
| Номинальная вместимость цистерны, м3 | 5,000± 0,100 | 5,500± 0,110 | 6,000± 0,120 | 6,500± 0,130 | 7,000± 0,140 | 7,500± 0,150 |
| Номинальная вместимость секций, м3 | от 0,5 до 5,0 | от 0,5 до 5,5 | от 0,5 до 6,0 | от 0,5 до 6,5 | от 0,5 до 7,0 | от 0,5 до 7,5 |
| Количество секций в цистерне, шт. | от 1 до 6 включ. | |||||
| Пределы допускаемой относительной погрешности вместимости цистерны (секций)*, % | ±0,4 | |||||
| Объем вместимости горловины цистерны над указателем уровня, м3, не менее | 0,1 | 0,11 | 0,12 | 0,13 | 0,14 | 0,15 |
| Несливаемый остаток после опорожнения цистерны (секций),м3, не более | 0,005 | 0,0055 | 0,006 | 0,0065 | 0,007 | 0,0075 |
| Время заполнения цистерны своим насосом, мин, не более | 10 | 11 | 12 | 13 | 14 | 15 |
| Время слива своим насосом из цистерны, мин, не более | 10 | 11 | 12 | 13 | 14 | 15 |
| Время слива самотеком из цистерны, мин, не более | 20 | 22 | 24 | 26 | 28 | 30 |
| Наименование характеристики | Значение для модификаций автоцистерн АЦН 7074 | |||||
| АЦН -8 | АЦН -8,5 | АЦН -9 | АЦН -9,5 | АЦН -10 | АЦН -10,5 | |
| Номинальная вместимость цистерны, м3 | 8,000± 0,160 | 8,500± 0,170 | 9,000± 0,180 | 9,500± 0,190 | 10,000± 0,200 | 10,500± 0,160 |
| Номинальная вместимость секций, м3 | от 0,5 до 8,0 | от 0,5 до 8,5 | от 0,5 до 9,0 | от 0,5 до 9,5 | от 0,5 до 10,0 | от 0,5 до 10,5 |
| Количество секций в цистерне, шт. | от 1 до 6 включ. | |||||
| Пределы допускаемой относительной погрешности вместимости цистерны (секций)*, % | ±0,4 | |||||
| Объем вместимости горловины цистерны над указателем уровня, м3, не менее | 0,16 | 0,17 | 0,18 | 0,19 | 0,2 | 0,21 |
| Несливаемый остаток после опорожнения цистерны (секций),м3, не более | 0,008 | 0,0085 | 0,009 | 0,0095 | 0,01 | 0,0105 |
| Время заполнения цистерны своим насосом, мин, не более | 16 | 17 | 18 | 19 | 20 | 21 |
| Время слива своим насосом из цистерны, мин, не более | 16 | 17 | 18 | 19 | 20 | 21 |
| Время слива самотеком из цистерны, мин, не более | 32 | 34 | 36 | 38 | 40 | 42 |
| Наименование характеристики | Значение для модификаций автоцистерн АЦН 7074 | |||||
| АЦН -11 | АЦН -11,5 | АЦН -12 | АЦН -12,5 | АЦН -13 | АЦН -13,5 | |
| Номинальная вместимость цистерны, м3 | 11,000± 0,165 | 11,500± 0,173 | 12,000± 0,190 | 12,500± 0,188 | 13,000± 0,195 | 13,500± 0,203 |
| Номинальная вместимость секций, м3 | от 0,5 до 11,0 | от 0,5 до 11,5 | от 0,5 до 12,0 | от 0,5 до 12,5 | от 0,5 до 13,0 | от 0,5 до 13,5 |
| Количество секций в цистерне, шт. | от 1 до 7 включ. | |||||
| Пределы допускаемой относительной погрешности вместимости цистерны (секций)*, % | ±0,4 | |||||
| Объем вместимости горловины цистерны над указателем уровня, м3, не менее | 0,22 | 0,23 | 0,24 | 0,25 | 0,26 | 0,27 |
| Несливаемый остаток после опорожнения цистерны (секций),м3, не более | 0,011 | 0,0115 | 0,012 | 0,0125 | 0,013 | 0,0135 |
| Время заполнения цистерны своим насосом, мин, не более | 22 | 23 | 24 | 25 | 26 | 27 |
| Время слива своим насосом из цистерны, мин, не более | 22 | 23 | 24 | 25 | 26 | 27 |
| Время слива самотеком из цистерны, мин, не более | 44 | 46 | 48 | 50 | 52 | 54 |
| Наименование характеристики | Значение для модификаций автоцистерн АЦН 7074 | |||||
| АЦН -14 | АЦН -14,5 | АЦН -15 | АЦН -15,5 | АЦН -16 | АЦН -16,5 | |
| Номинальная вместимость цистерны, м3 | 14,000± 0,210 | 14,500± 0,218 | 15,000± 0,225 | 15,500± 0,233 | 16,000± 0,240 | 16,500± 0,248 |
| Номинальная вместимость секций, м3 | от 0,5 до 14,0 | от 0,5 до 14,5 | от 0,5 до 15,0 | от 0,5 до 15,5 | от 0,5 до 16,0 | от 0,5 до 16,5 |
| Количество секций в цистерне, шт. | от 1 до 7 включ. | |||||
| Пределы допускаемой относительной погрешности вместимости цистерны (секций)*, % | ±0,4 | |||||
| Объем вместимости горловины цистерны над указателем уровня, м3, не менее | 0,28 | 0,29 | 0,3 | 0,31 | 0,32 | 0,33 |
| Несливаемый остаток после опорожнения цистерны (секций), м3, не более | 0,014 | 0,0145 | 0,015 | 0,0155 | 0,016 | 0,0165 |
| Время заполнения цистерны своим насосом, мин, не более | 28 | 29 | 30 | 31 | 32 | 33 |
| Время слива своим насосом из цистерны, мин, не более | 28 | 29 | 30 | 31 | 32 | 33 |
| Время слива самотеком из цистерны, мин, не более | 56 | 58 | 60 | 62 | 64 | 66 |
| Наименование характеристики | Значение для модификаций автоцистерн АЦН 7074 | |||||
| АЦН -17 | АЦН -7,5 | АЦН -18 | АЦН-18,5 | АЦН -19 | АЦН -19,5 | |
| Номинальная вместимость цистерны, м3 | 17,000± 0,255 | 17,500± 0,263 | 18,000± 0,270 | 18,500± 0,278 | 19,000± 0,285 | 19,500± 0,293 |
| Номинальная вместимость секций, м3 | от 0,5 до 17,0 | от 0,5 до 17,5 | от 0,5 до 18,0 | от 0,5 до 18,5 | от 0,5 до 19,0 | от 0,5 до 19,5 |
| Количество секций в цистерне, шт. | от 1 до 8 включ. | |||||
| Пределы допускаемой относительной погрешности вместимости цистерны (секций)*, % | ±0,4 | |||||
| Объем вместимости горловины цистерны над указателем уровня, м3, не менее | 0,34 | 0,35 | 0,36 | 0,37 | 0,38 | 0,39 |
| Несливаемый остаток после опорожнения цистерны (секций),м3, не более | 0,017 | 0,0175 | 0,018 | 0,0185 | 0,019 | 0,0195 |
| Время заполнения цистерны своим насосом, мин, не более | 34 | 35 | 36 | 37 | 38 | 39 |
| Время слива своим насосом из цистерны, мин, не более | 34 | 35 | 36 | 37 | 38 | 39 |
| Время слива самотеком из цистерны, мин, не более | 68 | 70 | 72 | 74 | 76 | 78 |
| Наименование характеристики | Значение для модификаций автоцистерн АЦН | 7074 | |||
| АЦН -20 | АЦН - 20,5 | АЦН - 21 | АЦН - 21,5 | АЦН -22 | |
| Номинальная вместимость цистерны, м3 | 20,000 ± 0,300 | 20,500 ± 0,308 | 21,000 ± 0,315 | 21,500 ± 0,323 | 22,000 ± 0,330 |
| Номинальная вместимость секций, м3 | от 0,5 до 20,0 | от 0,5 до 20,5 | от 0,5 до 21,0 | от 0,5 до 21,5 | от 0,5 до 22,0 |
| Количество секций в цистерне, шт. | от 1 до 8 включ. | ||||
| Пределы допускаемой относительной погрешности вместимости цистерны (секций)*, % | ±0,4 | ||||
| Объем вместимости горловины цистерны над указателем уровня, м3, не менее | 0,40 | 0,41 | 0,42 | 0,43 | 0,44 |
| Несливаемый остаток после опорожнения цистерны (секций), м3, не более | 0,02 | 0,0205 | 0,021 | 0,0215 | 0,022 |
| Время заполнения цистерны своим насосом, мин, не более | 40 | 41 | 42 | 43 | 44 |
| Время слива своим насосом из цистерны, мин, не более | 40 | 41 | 42 | 43 | 44 |
| Время слива самотеком из цистерны, мин, не более | 80 | 82 | 84 | 86 | 88 |
| Тип АЦН | Наименование параметра или размера | ||||
| Г абаритные размеры, мм, не более | Масса снаряженного транспортного средства, кг, не более | Полная масса транспортного средства, кг, не более | |||
| длина | ширина | высота | |||
| АЦН - 5 | 8700 | 2500 | 3700 | 10820 | 25000 |
| АЦН - 5,5 | 8700 | 2500 | 3700 | 10940 | 25000 |
| АЦН - 6 | 8700 | 2500 | 3700 | 11060 | 25000 |
| АЦН - 6,5 | 8700 | 2500 | 3700 | 11180 | 25000 |
| АЦН - 7 | 8700 | 2500 | 3700 | 11300 | 25000 |
| АЦН - 7,5 | 8700 | 2500 | 3700 | 11400 | 25000 |
| АЦН - 8 | 8700 | 2500 | 3700 | 11530 | 25000 |
| АЦН - 8,5 | 8700 | 2500 | 3700 | 11600 | 25000 |
| АЦН - 9 | 8700 | 2500 | 3700 | 11750 | 25000 |
| АЦН - 9,5 | 8700 | 2500 | 3700 | 11800 | 25000 |
| АЦН - 10 | 9600 | 2500 | 3950 | 11830 | 25000 |
| АЦН - 10,5 | 9600 | 2500 | 3950 | 11950 | 25000 |
| АЦН - 11 | 9600 | 2500 | 3950 | 12140 | 25000 |
| АЦН - 11,5 | 9600 | 2500 | 3950 | 12190 | 25000 |
| АЦН - 12 | 9600 | 2500 | 3950 | 12230 | 25000 |
| АЦН - 12,5 | 9600 | 2500 | 3950 | 12630 | 25000 |
| АЦН - 13 | 11500 | 2500 | 3950 | 13030 | 25000 |
| АЦН - 13,5 | 11500 | 2550 | 3950 | 13430 | 25000 |
| АЦН - 14 | 11500 | 2500 | 3950 | 13830 | 25000 |
| АЦН - 14,5 | 11500 | 2500 | 3950 | 14130 | 25000 |
| АЦН - 15 | 11500 | 2500 | 3950 | 14210 | 25000 |
| АЦН - 15,5 | 11500 | 2500 | 3950 | 14330 | 25000 |
| АЦН - 16 | 11500 | 2500 | 3950 | 14450 | 33500 |
| АЦН - 16,5 | 11500 | 2500 | 3950 | 14570 | 33500 |
| АЦН - 17 | 11500 | 2500 | 3950 | 14690 | 33500 |
| АЦН - 17,5 | 11500 | 2500 | 3950 | 14810 | 33500 |
| АЦН - 18 | 11500 | 2500 | 3950 | 14930 | 33500 |
| АЦН - 18,5 | 11500 | 2500 | 3950 | 15050 | 33500 |
| АЦН - 19 | 11500 | 2500 | 3950 | 15170 | 33500 |
| АЦН - 19,5 | 11500 | 2500 | 3950 | 15290 | 33500 |
| АЦН - 20 | 11500 | 2500 | 3950 | 15410 | 33500 |
| АЦН - 20,5 | 11500 | 2500 | 3950 | 15530 | 33500 |
| АЦН - 21 | 11500 | 2500 | 3950 | 15650 | 33500 |
| АЦН - 21,5 | 11500 | 2500 | 3950 | 15770 | 33500 |
| АЦН - 22 | 11500 | 2500 | 3950 | 15850 | 33500 |
наносится фотохимическим или ударным способом на маркировочную табличку, прикрепляемую на цистерну АЦН, и типографским способом на титульный лист руководства по эксплуатации и формуляра.
Таблица 3
| Наименование | Обозначение | Количество |
| Автоцистерна АЦН 7074 | АЦН 7074 | 1 шт. |
| Комплектующие согласно комплектовочной ведомости | 1 шт. | |
| Рукав | 1 шт. | |
| Насос (при наличии) | 1 шт. | |
| Эксплуатационные документы | ||
| Руководство по эксплуатации на АЦН | 7074АЦ.00.00.000 РЭ или 7074АЦ.01.00.000 РЭ | 1 экз. |
| Паспорт на АЦН | 7074АЦН.00.00.000 ПС или 7074АЦН.01.00.000 ПС | 1 экз. |
осуществляется по документу ГОСТ 8.600-2011 «ГСИ. Автоцистерны для жидких нефтепродуктов. Методика поверки».
Таблица 4 - Основные средства поверки
| Наименование и тип средства поверки | Основные характеристики |
| Цилиндр 2-го класса точности 1000 см3 регистрационный номер: 4784-02 | Класс точности 2 |
| Термометр ртутно-стеклянный ТЛ-7 регистрационный номер: 308-84 | Диапазон измерения от 0 °С до 50 °С, цена деления 0,1 °С по ГОСТ 28498-90 |
| Мерники металлические эталонные 2-го разряда по ГОСТ 8.400-2013 регистрационный номер: 56453-14 | Вместимость 200, 500, 1000 дм3 |
| Мерники эталонные 2-го разряда по ГОСТ 8.400-2013 М2р-2000 регистрационный номер :62849-15 | Вместимость 2000 дм |
| Мерники эталонные 2-го разряда по ГОСТ 8.400-2013 М2р-5000 регистрационный номер:53293-13 | Вместимость 5000 дм |
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки в виде наклейки или оттиска поверительного клейма наносится на свидетельство
о поверке.
приведены в эксплуатационном документе.
ГОСТ 8.470-82 ГСИ. Государственная поверочная схема для средств измерений объема жидкости
ГОСТ 33666-2015. Автомобильные транспортные средства для транспортировки и заправки нефтепродуктов
ТУ 29.10.59-008-65711893-2017 «Автоцистерны АЦН 7074 на шасси автомобилей УРАЛ и КАМАЗ»
| Зарегистрировано поверок | 700 |
| Поверителей | 28 |
| Актуальность данных | 16.11.2024 |
