| Номер в госреестре | 71018-18 |
| Наименование СИ | Счетчики воды ультразвуковые |
| Обозначение типа СИ | НОВАТОР УВ |
| Изготовитель | ООО Производственное Предприятие "Новация", г.Йошкар-Ола |
| Год регистрации | 2018 |
| Срок свидетельства | 11.05.2024 |
| МПИ (интервал между поверками) | 4 года - для гор.воды; 6 лет - хол. |
| Описание типа | скачать |
| Методика поверки | скачать |
Счётчики воды ультразвуковые «НОВАТОР УВ» (далее - счётчики) предназначены для измерения объема потреблённой холодной и горячей воды протекающей по трубопроводам в промышленной и коммунально-бытовой сферах, в том числе для коммерческого учёта, а также для контроля технологических процессов.
Принцип действия счётчиков, основан на измерении времени прохождения ультразвукового сигнала по потоку жидкости и против потока жидкости. Возникающая при этом разность времен прохождения, пропорциональная скорости жидкости, преобразуется встроенным микропроцессорным устройством в измеряемый расход или объем и отображается на цифровом индикаторе.
Конструктивно, счётчик состоит из латунной трубы с отражателями, электронной платы с расположенными на ней индикатором, ультразвуковыми приемником и передатчиком, а также элементом питания. Индикатор счетчика представляет собой сегментный дисплей который отображает мгновенные данные по общему расходу, мгновенному потоку, времени работы, тестовой и служебной информации. Максимальное количество кубометров, которое способен отобразить дисплей 99999,999. Счетчик оснащен интерфейсом М-bus для передачи измеренных и накопленных данных, с возможностью его интеграции в автоматизированную систему коммерческого учета ресурсов.
Счетчики имеют следующие модификации:
- «НОВАТОР УВ» - ДУ20 - счетчики для холодной и горячей воды применяемые на трубопроводах с диаметром условного прохода 20 мм;
- «НОВАТОР УВ» - ДУ25 - счетчики для холодной и горячей воды применяемые на трубопроводах с диаметром условного прохода 25 мм;
- «НОВАТОР УВ» - ДУ32 - счетчики для холодной и горячей воды применяемые на трубопроводах с диаметром условного прохода 32 мм;
- «НОВАТОР УВ» - ДУ40 - счетчики для холодной и горячей воды применяемые на трубопроводах с диаметром условного прохода 40 мм;
Защита от несанкционированного вмешательства обеспечивается путем пломбировки товарным знаком предприятия предотвращающей вскрытие корпуса счетчика, а также применением специализированной программной среды, у которой отсутствуют средства и пользовательская оболочка для программирования или изменения программного обеспечения счетчика.
Общий вид средства измерений и схема пломбировки от несанкционированного доступа представлены на рисунке 1.

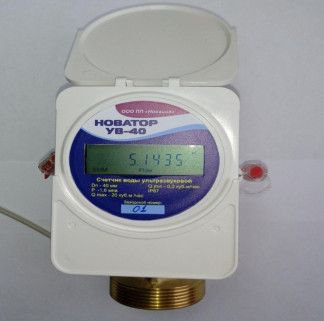

Рисунок 1 - Общий вид счетчиков ультразвуковых НОВАТОР УВ
1 - места для пломбирования
Счетчики имеют встроенное программное обеспечение (ПО).
Функции ПО: расчет мгновенного расхода жидкости по измеренным данным, вычисление объема жидкости, диагностика прибора.
Идентификационные данные ПО приведены в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | St-1.32 |
| Номер версии (идентификационный номер) ПО | 1.32 |
| Цифровой идентификатор ПО | - |
ПО не влияет на метрологические характеристики счетчика. Уровень защиты ПО и измерительной информации от преднамеренных и непреднамеренных изменений в соответствии с Р 50.2.077-2014 - высокий.
Таблица 2 - Метрологические и технические характеристики счетчиков
| Наименование характеристики | Значение | ||||||
| Метрологические характеристики | |||||||
| Диаметр условного прохода, ДУ, мм | 20 | 25 | 32 | 40 | |||
| Максимальный расход, Qmax , м3/ч | 2,5 | 7 | 12 | 20 | |||
| Номинальный расход, Qn , м3/ч | 1,25 | 3,5 | 6 | 10 | |||
| Переходный расход, Qt , м3/ч | 0,016 | 0,35 | 0,6 | 1 | |||
| Минимальный расход, Qmin , м3/ч | 0,01 | 0,07 | 0,12 | 0,2 | |||
| Порог чувствительности, м3/ч, не более | 0,005 | 0,01 | 0,025 | 0,035 | |||
| Пределы допускаемой относительной погрешности счётчика в диапазоне расходов, % - от Qmin до Qt - от Qt до Qmax | ±5 ±2 | ±5 ±2 | ±5 ±2 | ±5 ±2 | |||
| Технические характеристики | |||||||
| Максимальное рабочее давление, МПа, не более | 1,6 | ||||||
| Потеря давления, кПа, не более | 25 | ||||||
| Ёмкость индикаторного устройства, м3 | 99999,999 | ||||||
| Наименьшая цена деления показывающего устройства, м3 | 0,0001 | ||||||
| Диапазон рабочих температур воды, °С | от +4 до +95 | ||||||
| Цифровой интерфейс | M-bus | ||||||
| Габаритные размеры, мм, не более: длина высота ширина | 140 95 80 | 160 95 80 | 180 110 80 | 200 110 80 | |||
| Масса, кг, не более | 0,6 | 0,9 | 1,1 | 1,6 | |||
| Средняя наработка на отказ для холодной (горячей) воды, час, не менее | 15000 (10000) | ||||||
| Средний срок службы, лет, не менее | 6 | 6 | 6 | 6 | |||
| Условия эксплуатации: -диапазон температуры окружающего воздуха, °С - относительная влажность при температуре окружающего воздуха, %, не более | от +5 до +50 95 | ||||||
наносится типографским способом на верхнюю часть титульного листа документов: 4213-001-91265744 РЭ «Счётчик воды ультразвуковой «НОВАТОР УВ». Руководство по эксплуатации»;
4213-001-91265744 ПС «Счётчик воды ультразвуковой «НОВАТОР УВ». Паспорт». Комплектность средства измерений
Таблица 3 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Счётчик воды ультразвуковой | НОВАТОР УВ | 1 |
| Штуцер | - | 2 |
| Гайка | - | 2 |
| Прокладка | - | 2 |
| Наименование | Обозначение | Количество |
| Счётчик воды ультразвуковой «НОВАТОР УВ» Руководство по эксплуатации | 4213-001-91265744 РЭ | 1 |
| Счётчик воды ультразвуковой «НОВАТОР УВ» Паспорт | 4213-001-91265744 ПС | 1 |
осуществляется по документу МИ 1592-2015 «ГСИ. Счетчики воды. Методика поверки». Основные средства поверки:
рабочий эталон единицы объемного расхода жидкости 1 разряда в соответствии с приказом Росстандарта от 07.02.2018 г. № 256 (часть 1) в диапазоне значений от 0,01 до 200,0 (т/ч) м3/ч.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемого прибора с требуемой точностью.
Знак поверки наносится на паспорт счетчика и свидетельство о поверке.
приведены в эксплуатационном документе.
Приказ Росстандарта от 07.02.2018 г. № 256 Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости
ГОСТ Р 50193.1-92 Измерение расхода воды в закрытых каналах. Счетчики холодной питьевой воды. Технические требования
ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов.
ТУ 26.51.52-001-91265721-2017 Счетчики воды ультразвуковые «НОВАТОР УВ». Технические условия
