| Номер в госреестре | 71024-18 |
| Наименование СИ | Приборы контроля роторных диодов |
| Обозначение типа СИ | "Крона-911" |
| Изготовитель | Общество с ограниченной ответственностью Научно-производственный комплекс "КРОНА" (ООО НПК "КРОНА"), г. Пенза |
| Год регистрации | 2018 |
| Срок свидетельства | 11.05.2029 |
| МПИ (интервал между поверками) | 2 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Приборы контроля роторных диодов «Крона-911» предназначены для измерений амплитудного значения обратного тока роторных диодов, а также среднего значения обратного тока диодных сборок с подключенными или не подключенными к ним RC-цепями.
Принцип действия приборов контроля роторных диодов «Крона-911» заключается в формировании на диоде или диодной сборке импульсов обратного напряжения частотой 50 Гц и измерении амплитуды подаваемого обратного напряжения, амплитуды и среднего значения обратного тока. Импульсы обратного напряжения формируются с помощью автотрансформатора, подключенного к сети переменного напряжения 220 В, повышающего трансформатора и диодного выпрямителя. Измерительный сигнал пропорциональный напряжению на диоде получается с помощью резистивного делителя, подключенного параллельно контролируемому диоду. Измерительный сигнал пропорциональный току через диод формируется с помощью резистора, включенного последовательно с диодом. Мгновенные значения измерительных сигналов преобразуются с помощью аналого-цифровых преобразователей в цифровой код и обрабатываются микропроцессором. Для управления измерениями и представления результатов измерений используется сенсорный жидкокристаллический дисплей. Установка уровня обратного напряжения осуществляется вращением ручки автотрансформатора на панели прибора. Для сохранения измерительных данных на внешний носитель имеется USB интерфейс.

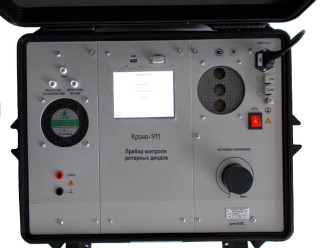

Приборы контроля роторных диодов «Крона-911» изготавливаются в пластмассовом ударопрочном корпусе, оборудованном ручками и колесиками, облегчающими их перемещение. Общий вид прибора контроля роторных диодов «Крона-911», место нанесения на него знака утверждения типа средства измерений и схема пломбирования от несанкционированного доступа приведены на рисунке 1.
Для поверки приборов контроля роторных диодов «Крона-911» в комплект их поставки входит блок калибровки «Крона-911». Общий вид блока калибровки «Крона-911» и схема его пломбирования от несанкционированного доступа приведен на рисунке 2.
Рисунок 2 - Общий вид блока калибровки «Крона-911» и схема его пломбирования
от несанкционированного доступа
Идентификационные данные программного обеспечения (ПО) приборов контроля роторных диодов «Крона-911» приведены в таблице 1.
Таблица 1 - Идентификационные данные ПО приборов контроля роторных диодов «Крона-911»
| Идентификационные данные ПО | Значение |
| Идентификационное наименование | НПКР 00195-01 |
| Номер версии | 1.20 |
| Цифровой идентификатор | 9C9A10BA |
| Алгоритм вычисления идентификатора | CRC32 |
Уровень защиты ПО приборов контроля роторных диодов «Крона-911» высокий в соответствии с Р 50.2.077-2014. Конструкция приборов контроля роторных диодов «Крона-911» исключает возможность несанкционированного влияния на ПО.
Метрологические характеристики приборов контроля роторных диодов «Крона-911» приведены в таблице 2, технические характеристики приведены в таблице 3.
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение |
| 1 | 2 |
| Диапазон измерений амплитуды обратного напряжения, В | от 0 до 2800 |
| Пределы допускаемой приведенной погрешности измерений обратного напряжения, % | ±5 |
| 1 | 2 |
| Диапазоны измерений амплитуды обратного тока, мА : | |
| I | от 0 до 0,1 |
| II | от 0 до 1 |
| III | от 0 до 75 |
| Диапазоны измерений среднего обратного тока, мА: | |
| I | от 0 до 0,32 |
| II | от 0 до 3,2 |
| III | от 0 до 24 |
| Пределы допускаемой приведенной погрешности | |
| измерений амплитудного и среднего значений | ±5 |
| обратного тока, % | |
| Примечание. При определении приведенной погрешности нормирующим значением является | |
| верхнее значение диапазона измерений. | |
Таблица 3 - Технические характеристики
| Наименование характеристики | Значение |
| Параметры электрического питания: | |
| - напряжение переменного тока, В | от 198 до 242 |
| - частота переменного тока, Гц | от 49 до 51 |
| Потребляемая мощность, В А, не более | 300 |
| Габаритные размеры, мм, не более | |
| - высота | 260 |
| - ширина | 550 |
| - длина | 425 |
| Масса, кг, не более | 22,5 |
| Условия эксплуатации: | |
| - температура окружающей среды, °С | от +10 до +40 |
| - относительная влажность, % | до 80 |
| - атмосферное давление, кПа | от 84 до 106 |
| Время непрерывной работы, ч, не менее | 8 |
| Наработка на отказ, ч, не менее | 4000 |
наносится на лицевую панель прибора методом печати.
Таблица 4 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| 1 | 2 | 3 |
| Прибор контроля роторных диодов «Крона-911» в комплекте с сетевым и измерительными кабелями и зажимами типа «крокодил» | НПКР 2.758.015 | 1 |
| Комплект принадлежностей: | ||
| Предохранитель ВПТ6-12-250В-4А | 0Ю0.481.021 ТУ | 4 |
| Предохранитель ВПТ6-9-250В-1,6А | 0Ю0.481.021 ТУ | 2 |
| Предохранитель ВПБ6-2-250В-0,25А | 0Ю0.481.021 ТУ | 2 |
| Предохранитель ВП2Б-1В-1А | АГ0.481.304 ТУ | 2 |
| Продолжение таблицы 4 | ||
| 1 | 2 | 3 |
| Руководство по эксплуатации | НПКР 2.758.015 РЭ | 1 |
| Руководство оператора | НПКР 00195-01 34 | 1 |
| Оборудование для поверки прибора «Крона-911»: | ||
| Блок калибровки «Крона-911» | НПКР 5.173.002 | 1 |
| Кабель USB 2,0 | НПКР 6.644.229 | 1 |
| Кабель К3 | НПКР 6.644.263 | 1 |
| Кабель К4 | НПКР 6.644.264 | 1 |
| Кабель К5 | НПКР 6.644.265 | 2 |
осуществляется по документу НПКР 2.758.015 РЭ «Прибор контроля роторных диодов «Крона-911». Руководство по эксплуатации», раздел 5 «Методика поверки», утвержденному ФБУ «Пензенский ЦСМ» 9 января 2018 г.
Основные средства поверки:
Калибратор многофункциональный Fluke 5730А, регистрационный номер в Федеральном информационном фонде 60407-15.
Осциллограф цифровой GDS-72072, регистрационный номер в Федеральном информационном фонде 56370-14.
Вольтметр универсальный В7-54М, регистрационный номер в Федеральном информационном фонде 50973-12.
Преобразователь напряжения измерительный Е14-440 регистрационный номер в Федеральном информационном фонде 43195-09.
Блок калибровки из комплекта прибора «Крона-911».
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки в виде наклейки наносится на лицевую панель прибора.
приведены в эксплуатационном документе.
ТУ 2899-911-27756312-17 Прибор контроля роторных диодов «Крона-911». Технические условия
| Зарегистрировано поверок | 22 |
| Поверителей | 2 |
| Актуальность данных | 16.09.2024 |
